cad的绘图教程之修改命令:[14]合并

合并就是将连接的两条直线合并为一条直线。其意思和前面讲到的打断是相反的功能。

操作方法

  • 01

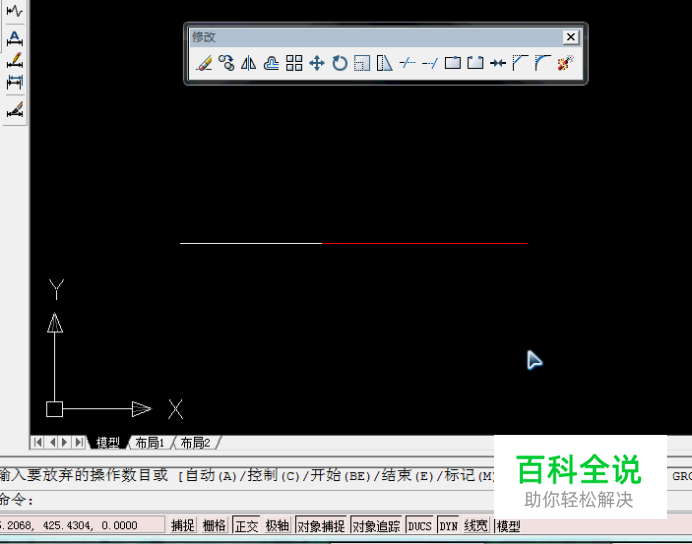

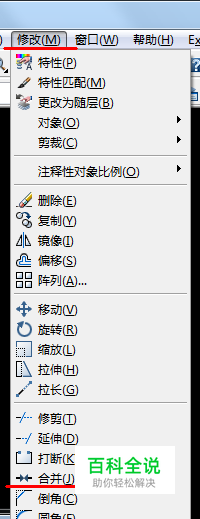

    可以点击合并命令,也可以点击修改,下拉有个合并。或者也可以输入J回车执行合并命令。

  • 02

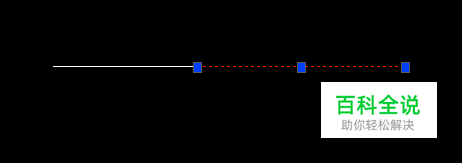

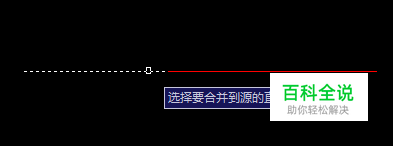

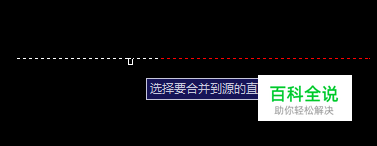

    点击合并命令后,点击两条直线,图例是一条白线和一条红线。

  • 03

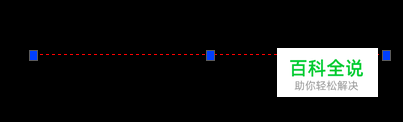

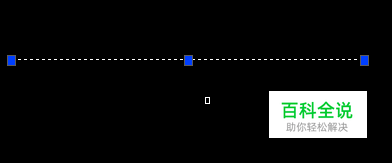

    点击两条线后,回车,那么两条线变为一条直线,但颜色变为红色,因为我先点击的红线,后点击的白线,所以合并后的线变为先点击的红线的红色。相反,如果我先点击白线,然后点击红线,最后变为一条线的颜色是白色。

  • 04

    以下是动态图,希望对您有帮助,祝您学习愉快!
