cad的绘图教程之修改命令:[13]打断

打断就是将一条线打断,指定两个点将线条断开,红线为边界线。

操作方法

  • 01

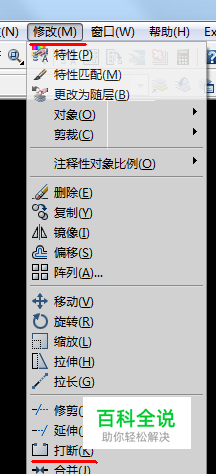

    点击打断命令,也可以点击修改下拉有个打断,或者也可输入br回车执行打断命令。

  • 02

    点击打断命令后,点击要打断的线条

  • 03

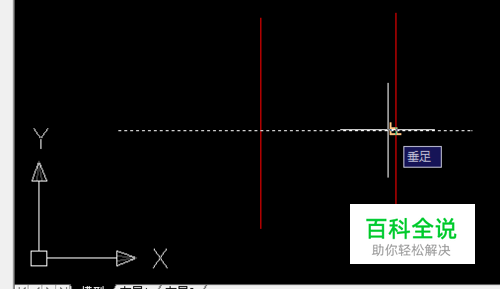

    然后注意一下下面的输入栏,指定低一点。如果不指定第一点,那么刚刚点击线条时的位置默认为第一点处。这个自己可以尝试。

  • 04

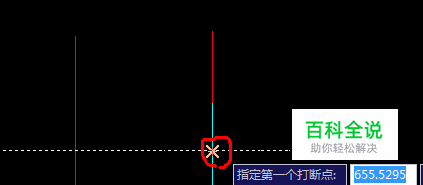

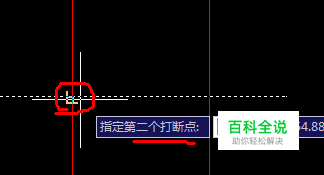

    要指定第一点,这时要输入F回车,然后点击第一个交点处,图例中,红线与白线交点为打断点。两根红线之间为打断部分。然后点击第二点。

  • 05

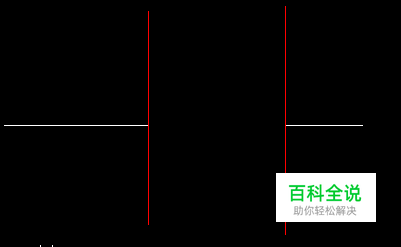

    点击好两个点后,白色的线条就在两个红线处被打断了。图例部分,红线为边界线。

  • 06

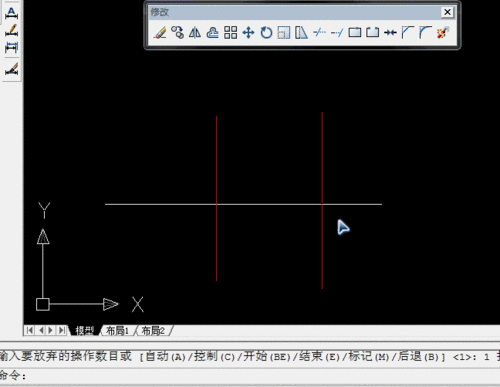

    以下是动态图,希望对您有帮助,祝您学习愉快!
