如何在AutoCAD里进行模型打印出图及操作步骤

2024-03-31 07:05:36

AutoCAD打印出图操作，本次为虚拟打印机演示，希望对不会的朋友一点帮助。

操作方法

01

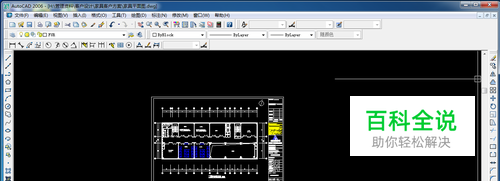

首先用CAD软件打开需要打印的图形，如图：
02

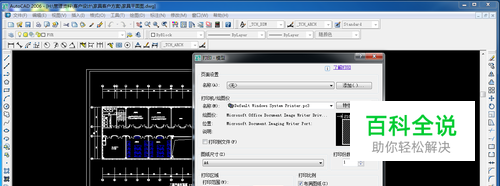

左键点击CAD软件上的“文件”按钮，找到打印或者用命令CTRL+P，显示如图：
03

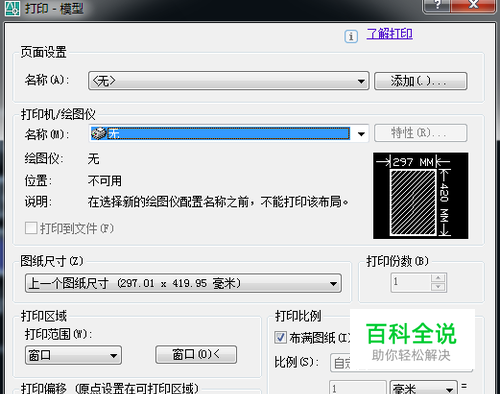

弹出默认下的打印窗，下面简单设置下:
04

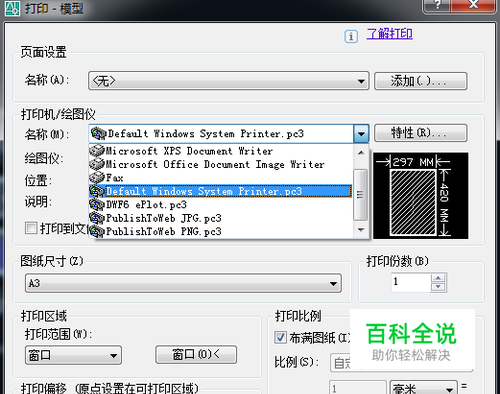

选择打印机，你目前物理状态下安装的端口.
05

选择需要出图的纸张尺寸，如我选择A4.
06

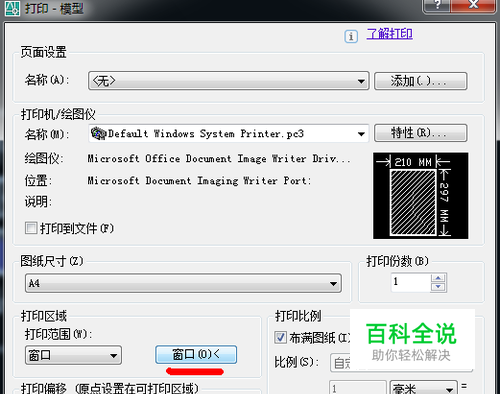

选择居中打印、布满图纸勾选，接着选择打印范围里的窗口，并左键点击窗口.
07

选择居中打印勾选，接着左键点击窗口.
08

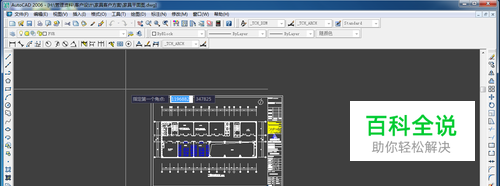

选择窗口后，图形界面变灰色.
09

用左键在图形的四角的任意一角点击一下，并移动鼠标到对角点.
10

移动鼠标到对角点后，再点击下左键.
11

接着再次弹出打印模型对话框.
12

点击“预览”.
13

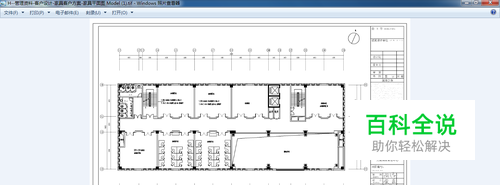

这时候会预览当前需要打印的图形.如图：
14

若预览满意后，右键点击选择“打印”即可出图：
15

本次演示为虚拟机打印，因此要求我们把电子档另存在电脑里即可.
16

打印作业进度，即正在出图中。这样基本就完了.
17

最后出图成功，本次演示虚拟打印，直接把电子档保存到电脑里即可。如图：
