proe5.0工程图教程：[1]导入三视图

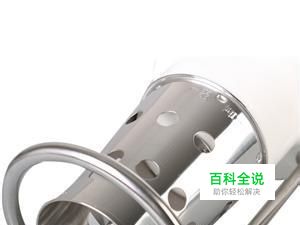

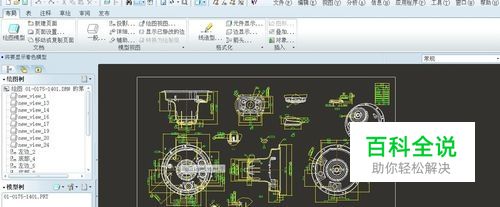

工程图是我们检验产品的标准，proe5.0制作的工程图要比单纯的CAD制作的工程图有很多优越性，而且proe5.0制作的工程图可以导出ca格式。因为proe5.0导出2d图需要较多步骤，现在个系列来写吧。下面先一个实物来描述整个流程，后续不断深化。
操作方法
- 01

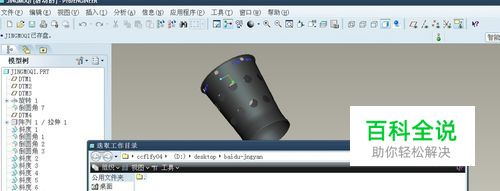

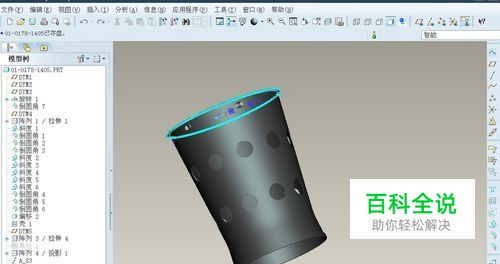

虽然这比较基础，但还是强调下，必须设置工作目录。
- 02

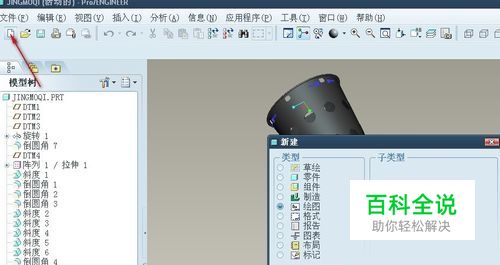

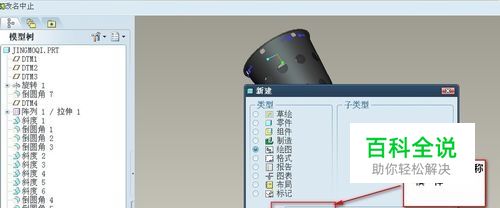

建立一个2d 绘图图文件。
- 03

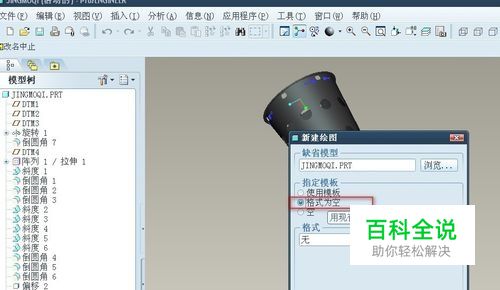

然后选择“格式为空”
- 04

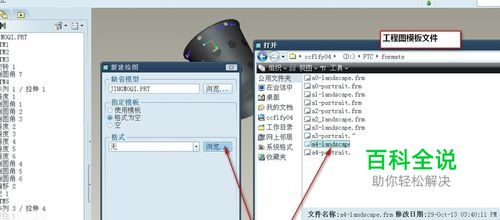

选择“浏览”-找到已经下载好的2d图的国标模板。
- 05

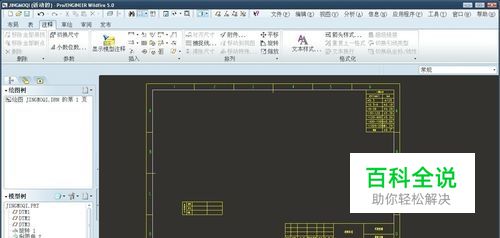

上面已经建立了基本的框架，下面开始导入三视图。
- 06
布局模式下，右键长按，出现“插入普通视图”。
- 07
左键点击空白处，出现对话框，选择一个视图方向。
- 08

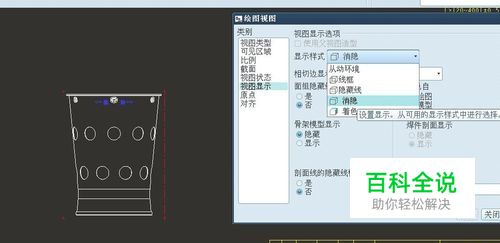

鼠标双击产品视图视图，更改显示。
- 09

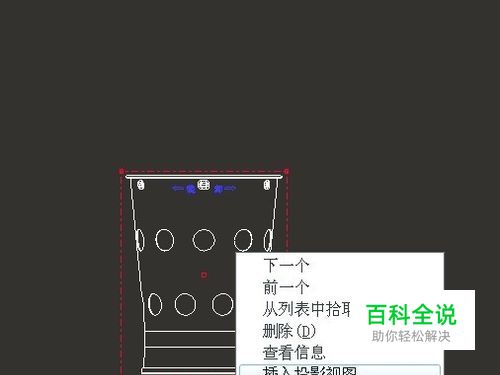

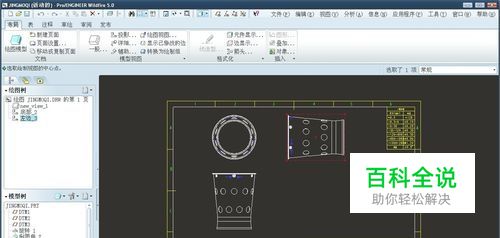

然后在已经导入的产品视图上面右键，插入投影视图，同理可以导出右边的视图。三视图就完成了。
