proe5.0实例教程小度WIFI：[2]构造曲面实体化

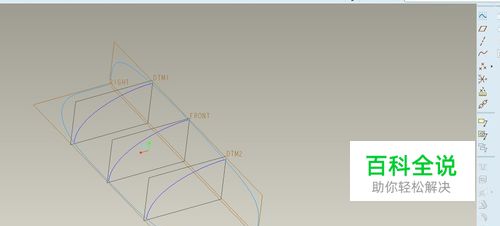

我们知道proe5.0中，4条线就可以构造一个面，中间的轮廓线越多，曲面约束就越多，曲面造型越准确。前面我们进行了轮廓线的构造，现在可以构造面了。
操作方法
- 01
选择造型上面的“边界混合”工具。
- 02

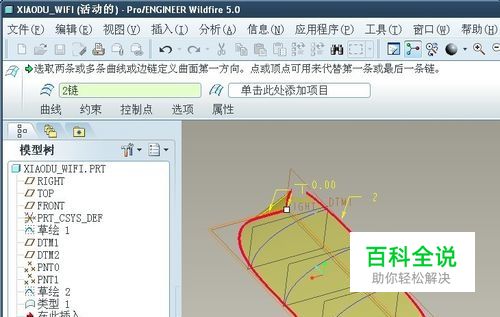

按住键盘上面的ctrl，依次选择两条轮廓线作为第一方向的收集的链。
- 03

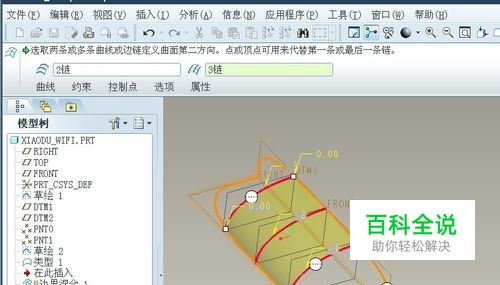

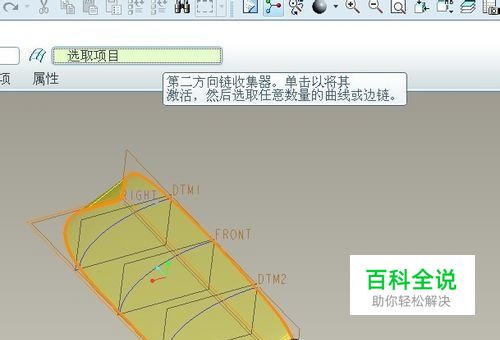

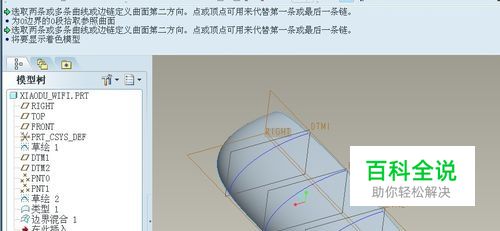

再在第2个空白点击下鼠标左键，然后依次选择3个轮廓构造线。
- 04
点击确认，就可以产生我们需要的1/4面了，
- 05

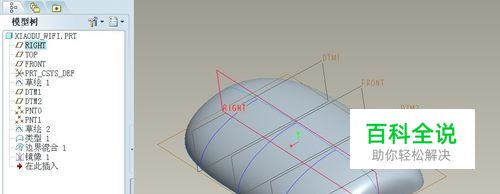

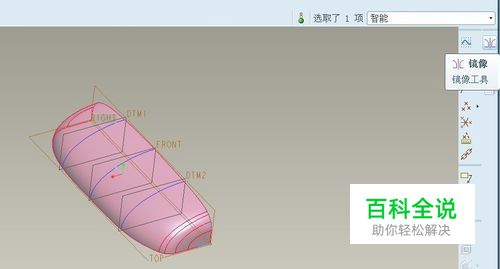

选择曲面，然后选择“镜像工具”，选择right为镜像平面镜像。
- 06

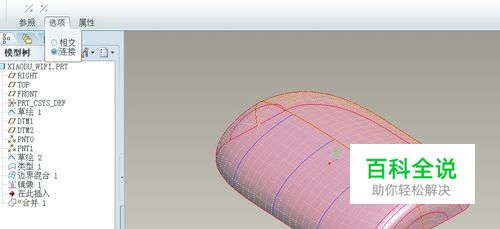

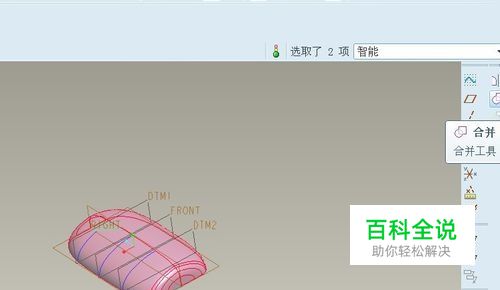

然后选择原曲面和镜像的区别进行“合并”。
- 07

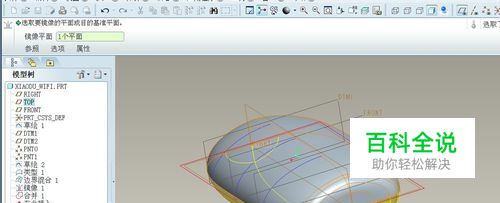

然后选择合并的面再以top镜像。
- 08

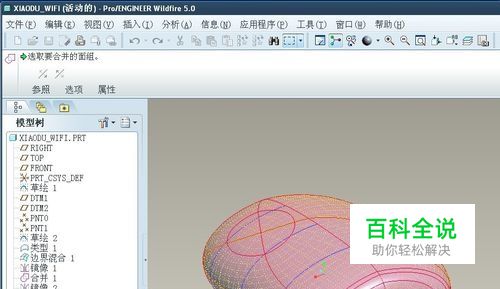

镜像完成后，再把2个面进行合并。
- 09

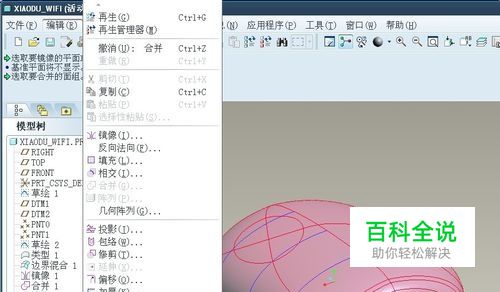

选择最终合并后的曲面，然后选择“编辑”-“实体化”
- 10

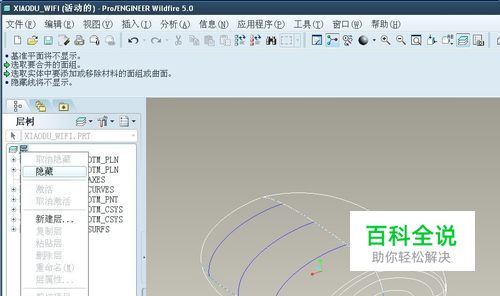

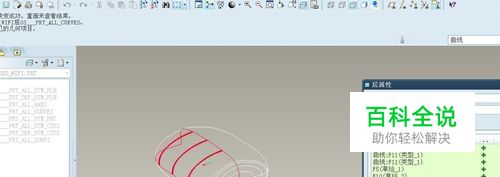

隐藏曲线层，前面画的曲线需要隐藏。把曲线的层都隐藏。
