AutoCAD 中修剪命令（TR）的使用
如图中绘制的圆、矩形、构造线等图形需要剪掉多余部分时候可以使用TR工具来实现，TR是CAD中使用的最多的命令之一，所以我们要精通其使用。尤其是在选择修剪边缘时，建议用全部选择，这样就不纠结如何选边界的问题了，所有对象都是边界。
操作方法
- 01

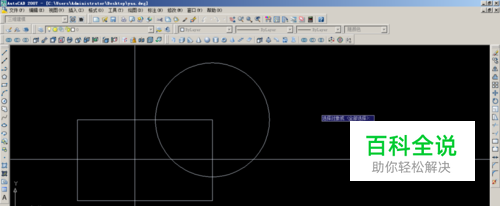

如图选择命令或输入TR后空格键。
- 02
这时，要求选择边界，我们以矩形为边界，可以多选。
- 03
如图，我们选择如图3个点
- 04
如图，剪切是沿选中的矩形边界进行的，剪切后效果如图。
- 05
而实际上，我们在第二步操作时，即选择边界时，我们可以不进行选择，如图中默认的是全部选择，我们可以不选，直接按空格键。这样就是选中图中所有对象为边界了。
- 06
如图，点选的部位，消失了，其断面是任意相交的对象。
- 07
象图中单独的短线是删不掉的，我们只能通过DELETE或橡皮擦工具来删除它。
