AutoCAD 中镜像命令(MI)的使用

用复制可以复制一模一样的图形,但是镜像的图形则无法通过复制和旋转得到,只能使用MI镜象得到。

操作方法

  • 01

    如图示,选择镜像或输入MI和空格键。使用交叉窗口快速选择,也可通过其他方式。

  • 02

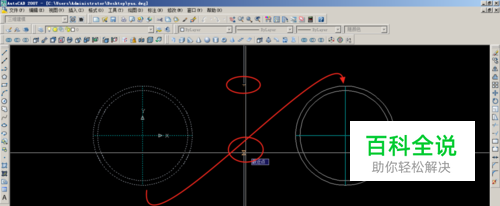

    选择镜面上任意不重合两点。

  • 03

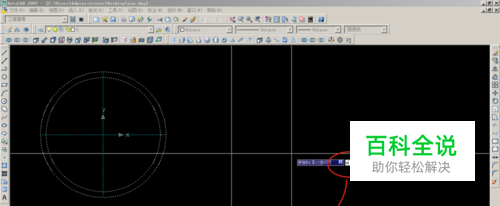

    确认后,还有一个选项,就是要选择是否删除源对象。

  • 04

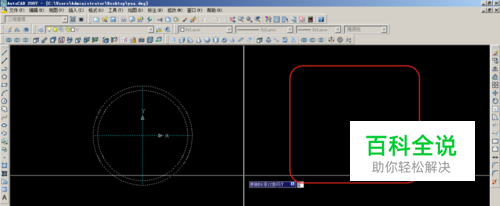

    我们选择N,然后回车,默认的也是N,其实我们可以不输入直接回车。

  • 05

    此时得到镜像后的两个镜像图形。

  • 06

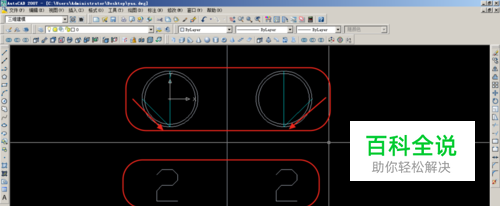

    当然,完全中心对称的两个图形其实镜像后也是一样的,我们做一个适当改动看看效果吧。 当然文字的镜像因为没有什么意义在后期的版本中,AutoCAD的镜像对文字不再生效,非常合理的改动。
