Auto CAD 3D 建模扫掠（sweep）命令的使用
等截面的实体建模，我们可以用扫掠(sweep)的命令来处理。
这个命令没有简写，只能写全称。建模的方式无非三种，拉伸、扫掠和回转。可以看看我引用的其他。用好这些，你就是高手了。
操作方法
- 01

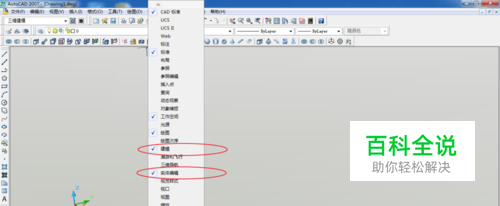

打开CAD后，我们先把建模和实体编辑工具条调出来。
- 02

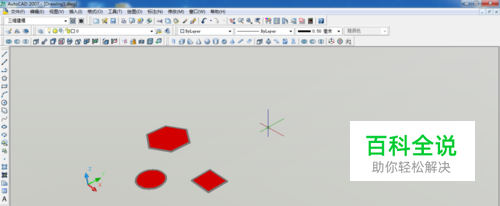

同样，用REG把三个截面形状建立成三个面域。
- 03

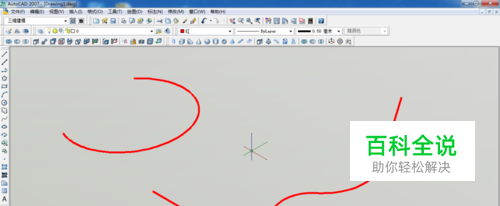

这是我们画三个线，我分别画了圆弧，直线和PL线。
- 04

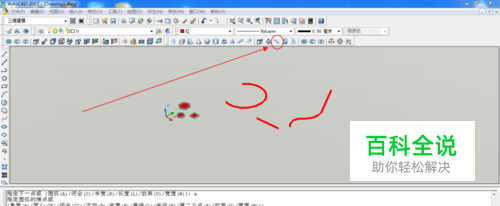

扫掠和命令在这儿，可以直接输入sweep，因为面域扫掠后消失，我们来复制三组吧。
- 05

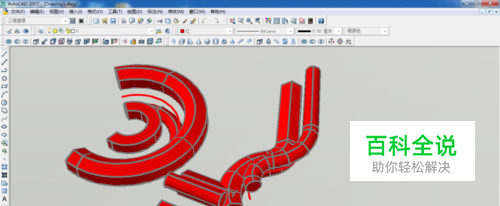

分别沿着弧、直线、Pl线，扫掠，我们就得到了沿线等截面的实体。
- 06

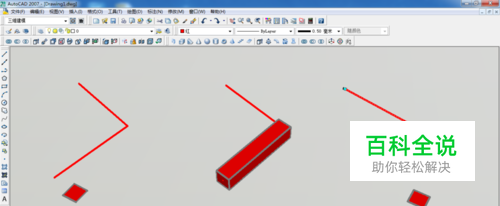

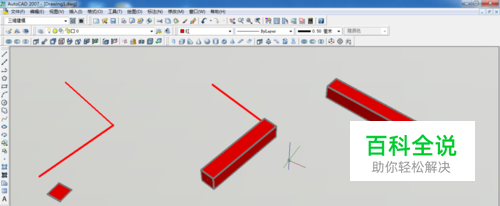

如果这条线是直线绘制的，我们就只能扫掠出一段，因为，扫掠的路径我们只能单选。所以在绘制的时候，我们只能使用多段线（PL），一定要习惯使用。
- 07
图三为多段线扫掠的效果。
- 08

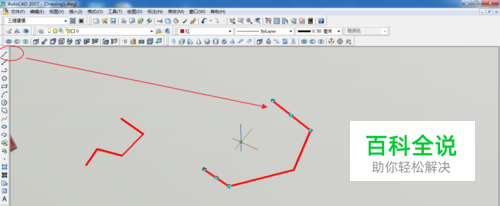

在这里我强调一下线段（l）的多段线(pl)的区别. PL线是一个整体，可以说他是首尾相接的。
- 09

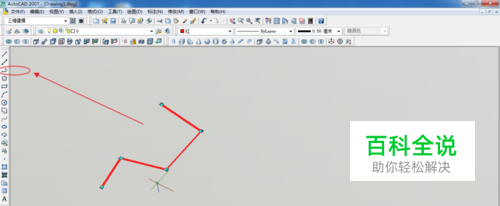

而线段是多段的，如下，他不连续，我们可以找出他的断点。
