Visio教程：[1]Visio中如何设计组织结构图

2024-03-31 03:28:09

使用Microsoft Office Visio可以设计各种复杂的流程图，当然也包括大家日常工作中经常会用到的组织结构图，具体如何来制作适合自己需要的组织结构图呢，下面就跟随小编亦凡的步骤来自己学习使用吧！

操作方法

01

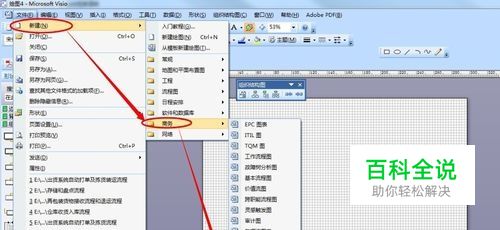

步骤1、从开始菜单点击Microsoft Office Visio 2007打开Visio应用程序；鼠标左键点击右上方菜单项”文件（F）”，然后在弹出的下拉菜单中点击“新建”，继续鼠标左键点击弹出的级联菜单中的“商务”，再继续点击级联下级菜单中的“组织结构图”；
02

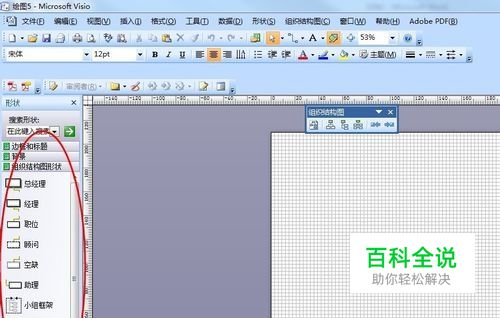

步骤2、将出现如下图所示的组织结构图设计界面；
03

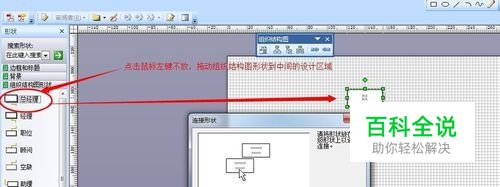

步骤3、从左侧的组织结构图形状中选择需要的组织结构图形状，点击鼠标左键不放，拖动组织结构图形状到中间的设计区域或者称为绘图页上，如下图所示；
04

步骤4、鼠标左键单击或者双击该形状，可以在中间的文本框中输入对应文字，参见下图；
05

步骤5、如果鼠标左键点击左侧的“多个形状”拖动到绘图页将弹出“添加多个形状”窗口，在该窗口中可以选择要添加的形状的数目，比如小编输入数字5，然后点击”确定“按钮，可以看到绘图页中出现了5个同样的形状；
06

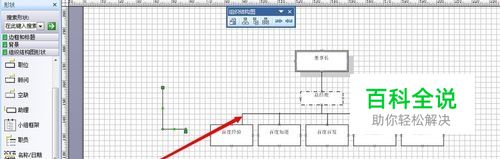

步骤6、最后通过鼠标左键点击“动态连接线”拖动到中间的绘图页来建立不同组织结构图间的联系或者层级关系，效果图如下所示；
