螺纹是机械行业中常见的一种结构，
其他三位软件都有各自创建螺纹特征的方法，
那么，
caxa中又是如何创建螺纹特征的呢？

操作方法

01

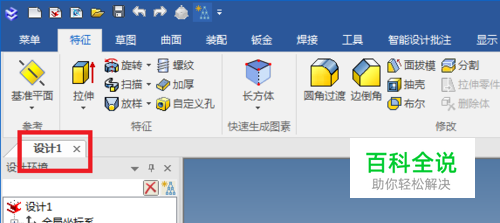

如下图所示，打开caxa实体设计软件，新建一个设计环境，默认的文件名为“设计1”（见红色框选）。

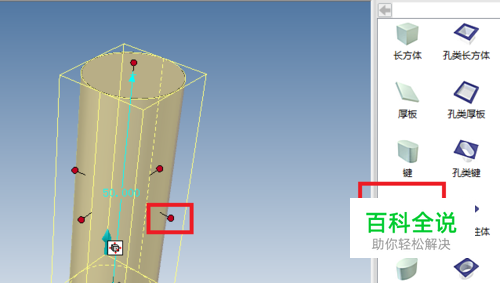

02

如下图所示，从设计元素库中拖一个圆柱体到三维工作区域，然后鼠标左键双击红色框选中的“手柄”，修改直径为18,。
03

如下图所示，点击特征工具栏中的“倒角”图标，然后加左边的属性对话框，几何元素一栏选择圆柱体的上下两个边，距离一栏默认为2，不用管，最后点击上面的√，完成倒角就好了。

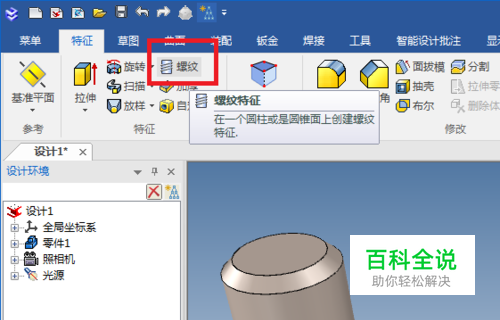

04

如下图所示，点击特征工具栏中的“螺纹”图标，激活螺纹命令。
05

如下图所示，见属性对话框中的操作提示：在设计环境中选择一个零件，所以这一步我们点击圆柱体就可以了。

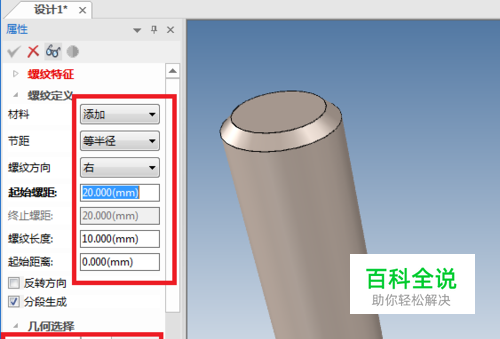

06

如下图所示，当我们点击完圆柱体这个零件之后，就可以看到属性对话框的变化了，见红色框选，这些都是默认的属性数据，后面要有选择性的更改，然后见下面的红色框选，这是要我们选择草图，但是我们没有画草图，怎么办？也可以在这里创建草图。

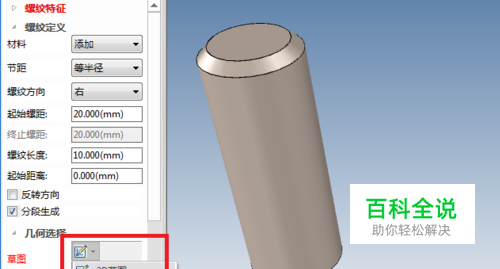

07

如下图所示，点击其中的草图图标，在其展开的下拉菜单中点击“2D草图”。

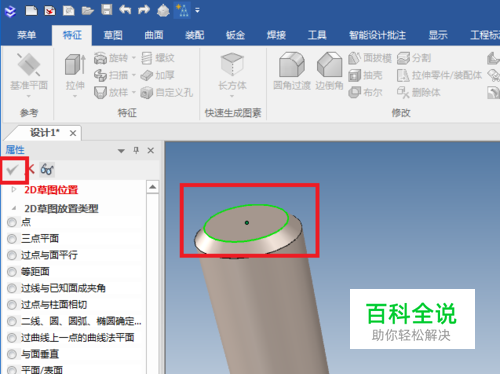

08

如下图所示，属性对话框又变了，见红色框选，我们选择圆柱体两个底面中的一个就可以了点击完平面之后，就点击属性对话框中的√，完成2D草图的创建。

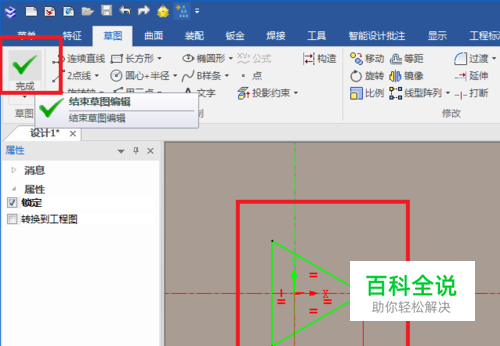

09

如下图所示，进入到草图状态，画一个等边三角形，具体尺寸见下图，最后点击“完成“就好了。注意，尺寸一定要正确，因为我们的圆柱体直径是18，而我们准备创建的螺纹是M18x1.5，所以，这个尺寸不能太离谱了。

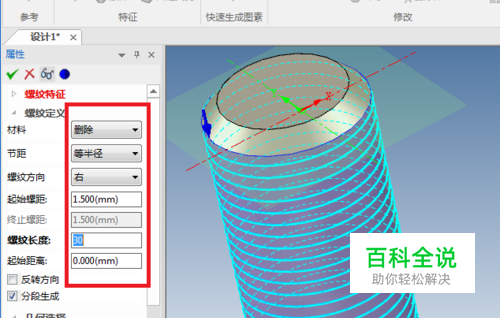

10

如下图所示，完成草图绘制之后，回到了螺纹特征属性对话框，见红色框选，材料由添加改成删除，起始螺距由20.0改成1.5，螺纹长度由自动变成的46改成30，曲面要选择圆柱体的侧面，最后别忘了打√，就OK了。

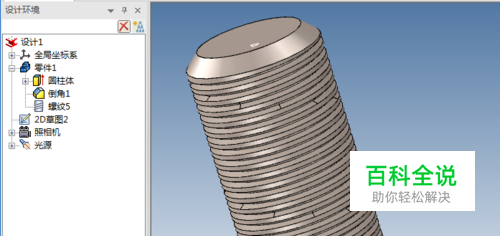

11

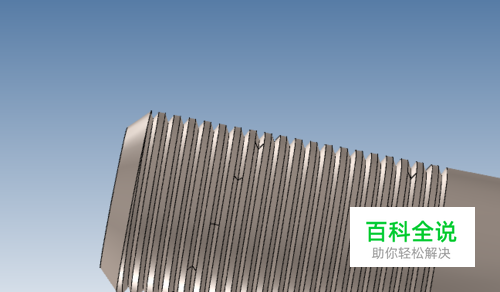

如下图所示，一个M18x1.5的实体螺纹特征就这样造出来了。
