实现从cad文件到SU对应尺寸对应？

经常遇见
cad方案里面，本来设置是对的，但是到s
u模型建好之后，发现空间感觉很难受，
仔细量了一下，建筑尺寸，发现建筑尺寸是对的，然而道路尺寸竟然是个奇异的尺寸，究竟是怎么了，后来一看，原来是
建模型倒入，倒入
SU（Sketch up ）的时候，
模板选择不对？究竟
导入的时候我们应该怎么做呢，怎么
选择争取的模板呢？？

步骤一、问题描述

  • 01

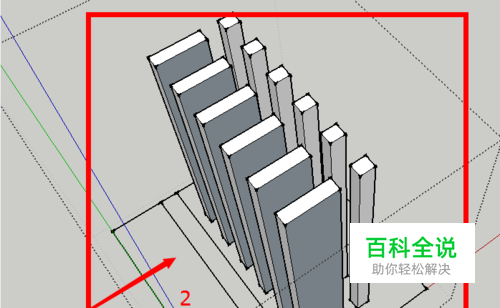

    下面给大家看一张， 正确模板的和一张不正确模板的。其中 1是正确选择模板的，2是错误模板的。看过之后，大家就会明白，正确选择模板的重要性了。

步骤二、正确选择模板的步骤

  • 01

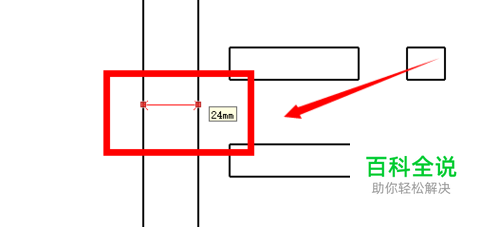

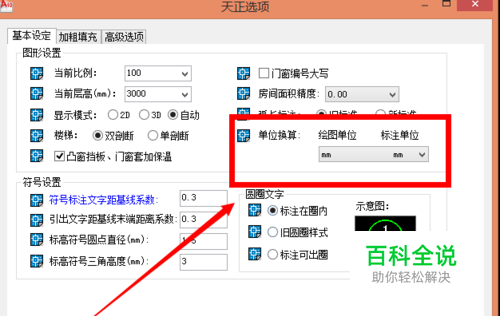

    首先 查看，cad里面的尺寸设置，到底是MM为单位，CM为单位，还是M为单位，很是关键，查看办法是？如图所示

  • 02

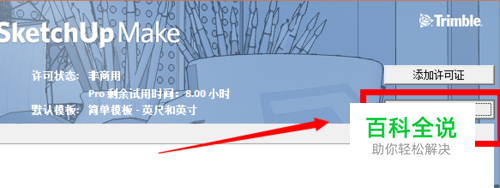

    之后是，在打开 su(Sketch Up)之前进行模板的选择，如图找到 选择模板

  • 03

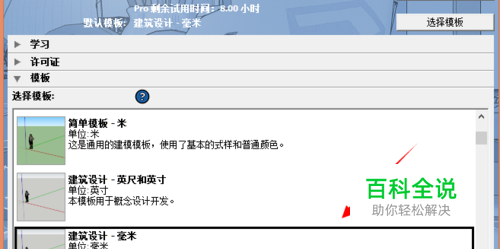

    在之后是 选择和cad对应的模板设置，如图：

  • 04

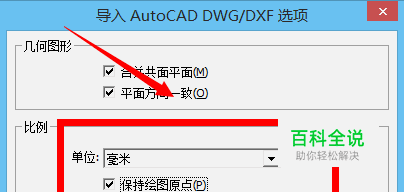

    正确选择模板之后，剩下的就是在 SU里面导入cad前进行如下设置，如图

  • 05

    导入cad之后， 检验尺寸，如图，尺寸正确

  • 06

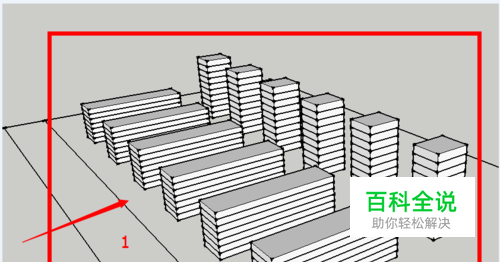

    建模，按照正确比例，会建出下面的模型。！！！！~~~~~~~空间感觉是正确的！！！

  • 07

    希望对大家有用！！！！！
