cad镜像图形，文字保留正常的方向-mirrtext命令
cad镜像图形，但文字保留正常的方向-mirrtext命令的应用。
下图中的示例：
一个是文字方向保持正常的
另一个是文字方向是 镜像的。
区别就是使用mirrtext命令。
操作方法
- 01

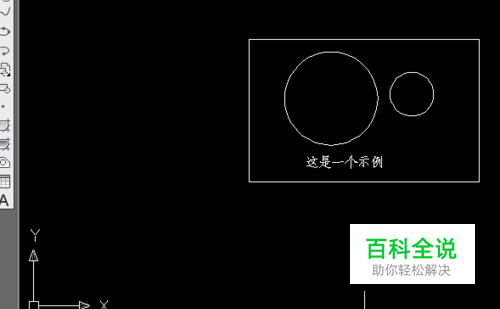

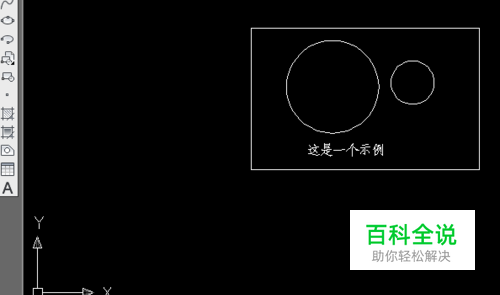

打开原始的图纸，使用镜像命令正常操作。 1.1命令行输入：mi后回车。
- 02

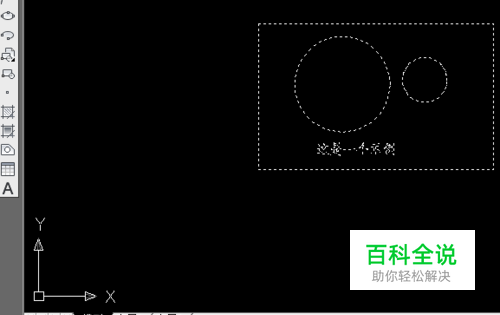

1.2选择待镜像的图形及文字。
- 03

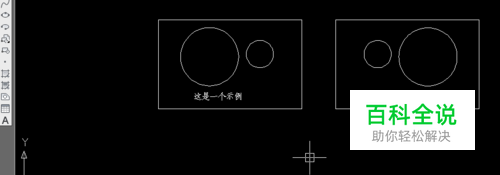

1.3选择镜像线，点两个点。回车确认 得到如图示的图形。
- 04
可以看到上面的镜像，文字也被镜像了。
- 05
如果我们仅想镜像图形，但文字保留正常方向，可以使用mirrtext命令。
- 06

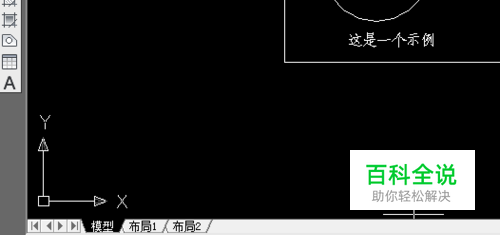

cad的命令行，输入mirrtext后回车。
- 07
输入参数0回车
- 08

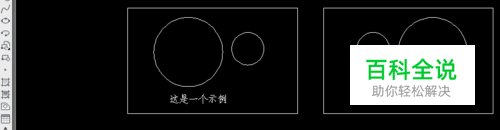

重复镜像mi的操作，这次得到的结果是。
- 09

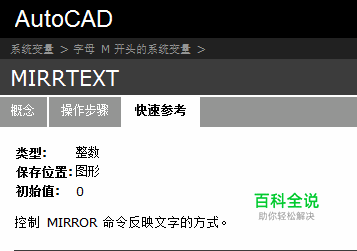

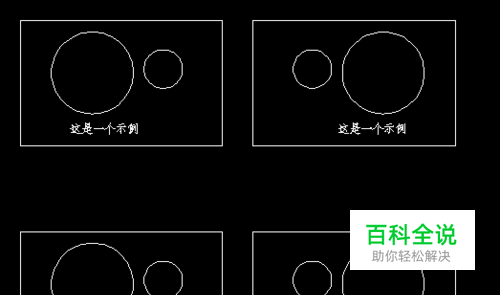

再次对比改变mirrtext值后，同样镜像操作的两个不同结果，如下图。 控制 MIRROR 命令反映文字的方式。 0 保持文字方向 1 镜像显示文字
