cad线型比例设置

在CAD画图过程中难免需要使用到不同的线型及其比例,那么我们可以在哪里设置呢?

操作方法

  • 01

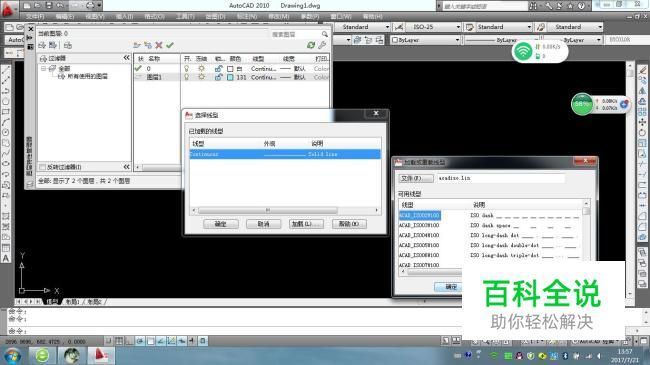

    打开图层管理器,在这里我们可以点击线型,然后加载,选择自己所需要的线型。

  • 02

    也可以在右上方【线型控制】中直接选择。

  • 03

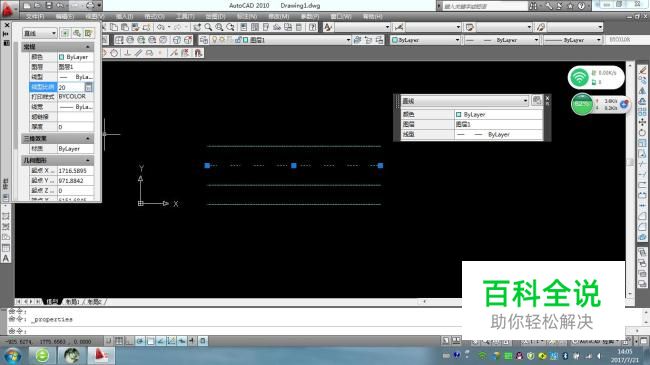

    那么设置完线型之后怎么来调整比例呢?我们可以选中需要修改的,按Ctrl+1键,线型比例中设置。

  • 04

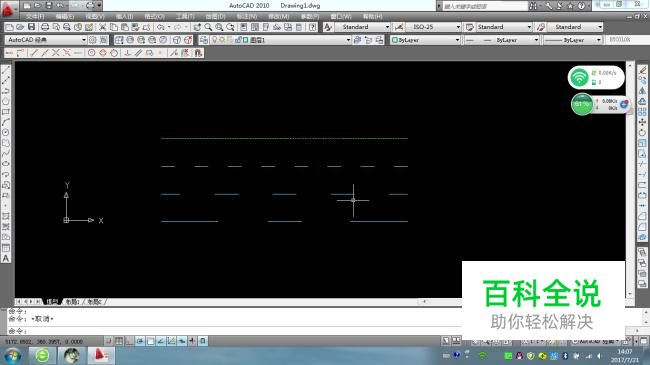

    如下图所示可设置任意比例。
