通过的练习，让读者掌握形位公差各个特征值的设置方法，并讲解了不同形位公差的标注方法，以及形位公差标注引线的位置确定，然后详细讲解了基准符号的绘制、定义图块、插入图块的方法。

操作方法

01

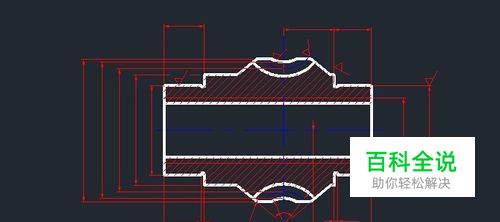

正常启动autocad软年，选择“文件|打开”菜单命令，将“形位公差标注-A.dwg”文件打开。
02

在图层工具栏的图层控制下拉列表框中，将“标注层”图层设置为当前图层。
03

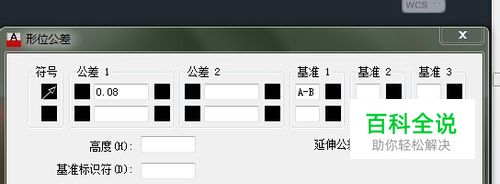

单击“标注”工具栏中的“公差”按钮，将弹出“形位公差”对话框，设置符号为“圆跳动”，在“公差1”文本框中输入公差值为0.08，在“基准1”文本框中输入基准符号为“A-B”，再单击“确定”按钮，然后在图形要标注公差值附近位置单击，即可插入公差标注。
04

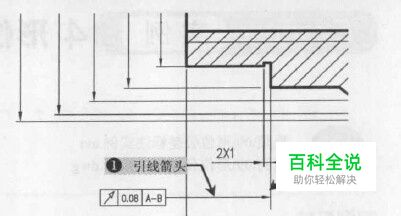

要使形位公差标注对象准确地定位于某一位置，可以使用直线和引线标注命令来指定形位公差的标注位置。
05

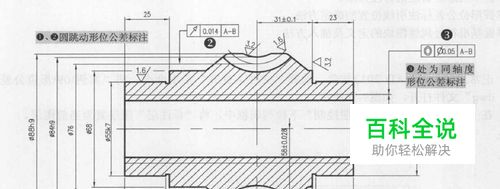

按照相同的方法，对图形1、2处进行“圆跳动”形位公差标注，在3处进行“同轴度”形位公差标注。
06

执行直线、圆、文字命令，在视图的空白位置绘制一基准符号，其上侧水平多段线宽为0.2mm,长度为7mm,垂直线段长度为5mm,圆直径为7mm.
07

选择“绘图|块|定义属性”菜单命令，弹出“定义属性”对话框，设置相应的属性，并设置文字对正方式、文字样式及文字高度，再单击确定按钮，随后捕捉圆心点即可。
08

这时将绘制的符号及定义的属性对象定义为图块对象，执行“块定义”命令（B），将其定义为“JZH”内部图块对象。
09

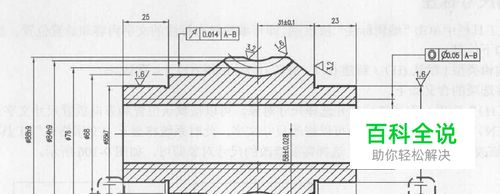

执行“插入块”命令（I），将上一步所定义的属性图块“JZH”插入到图形中的基准位置，并分别输入属性值为A、B。该图形的形位公差已经标注完成。
