在思科模拟器上进行帧中继配置

帧中继相当于路由功能,能把一些网络连接起来,帧中继在日常生活中使用越来越广泛,使用该网络也没那么复杂,可以节省网络资源,在企业,学校使用广泛。有时候路由器可以充当帧中继云,下面就来讲讲在思科模拟器上怎么进行帧中继配置。

操作方法

  • 01

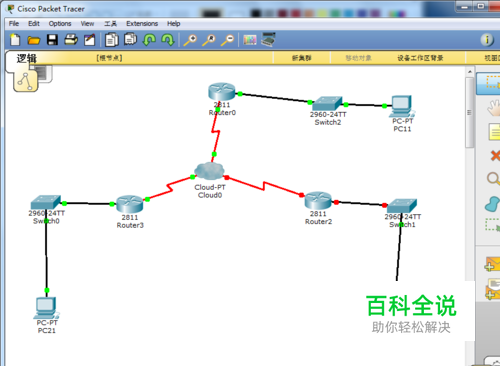

    1. 首先打开思科模拟器软件,找出3台2811类的路由器,和3台2960类型的交换机,电脑3台,帧中继交换机一台,若干条双绞线,将它们连接起来,如下图所示:

  • 02

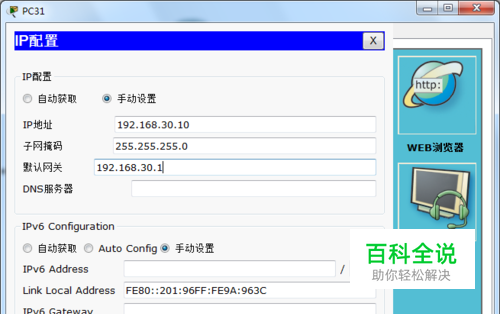

    各个设备支架没配置之前是不通的,所以要给各个设备配置相应的命令,然后给台计算机配置ip地址,网关,如给pc11配置的ip地址为 192.168.10.10 255.255.255.0 网关为192.168.10.1 给其它计算机配置的ip地址网关均不和pc11同一个网段,如下图所示:

  • 03

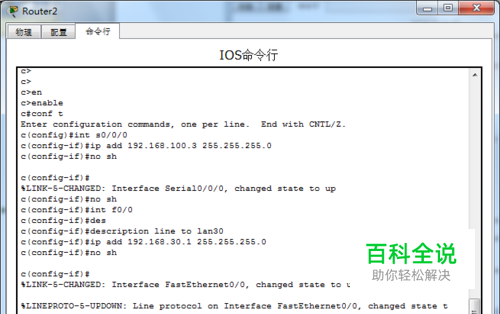

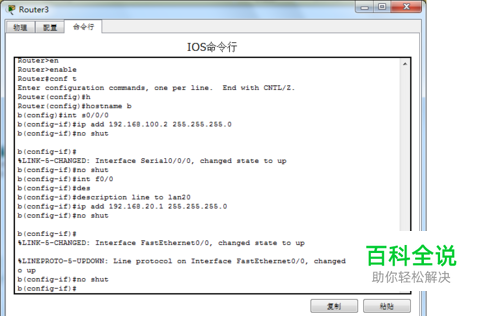

    配置各个路由器,配置a路由器命令是: Router>en Router>enable Router#conf  t Enter configuration commands, one per line.  End with CNTL/Z. Router(config)#hostname a a(config)#int s0/0/0 a(config-if)#ip add 192.168.100.1 255.255.255.0 a(config-if)#no shut a(config-if)#int f0/0 a(config-if)#description line to lan10 a(config-if)#ip add 192.168.10.1 255.255.255.0 a(config-if)#no sh 相同给路由器b,c配置的命令是一样的,如下图所示:

  • 04

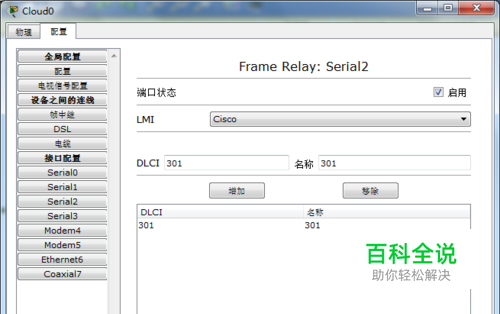

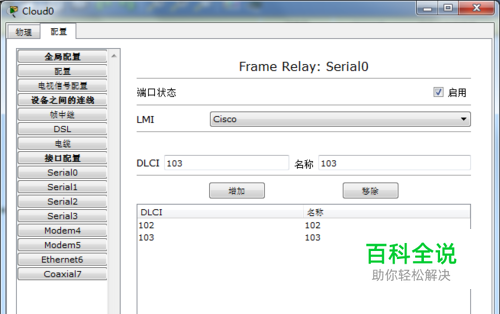

    配置帧中继云,配置串口的DLCI号,选择串口s0.在DLCI文本框输入路由器的物理接口S0/0/0的两个DLCI,分别为102,103,选择串口S1,在DLCI中输入路由器b的物理接口的一个DLCI号,即为201,选择S2,在DLCI中输入路由器c的物理接口的一个DLCI号,即为301,如下图所示:

  • 05

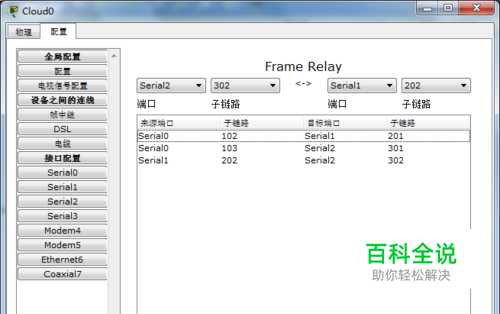

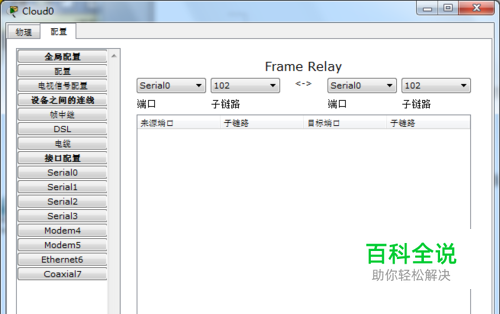

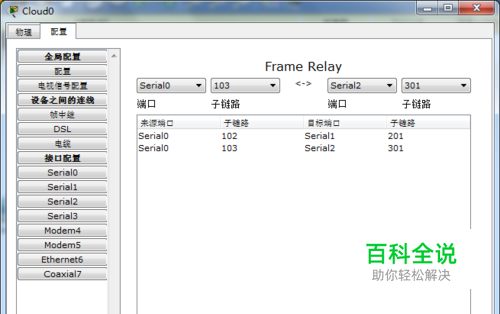

    打开帧中继云,配置帧中继,即为连接各个路由器,如下图所示:

  • 06

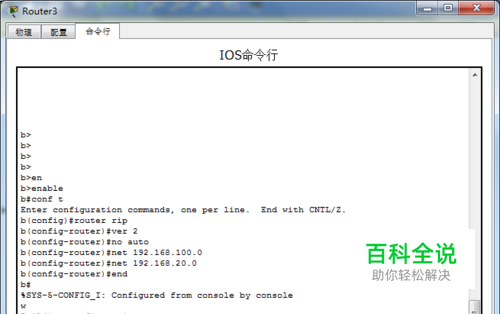

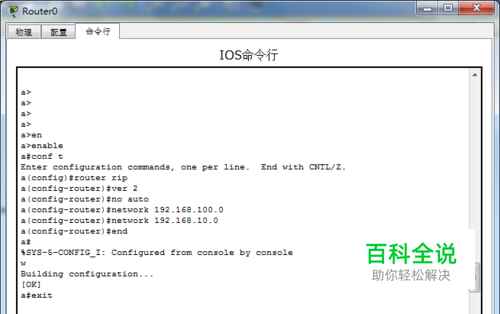

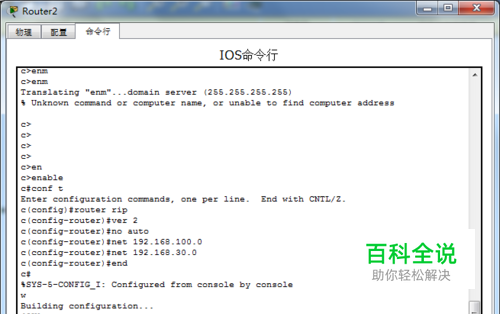

    为每个路由器配置动态路由RIP,配置RIP的版本号为版本2,如下图所示:

  • 07

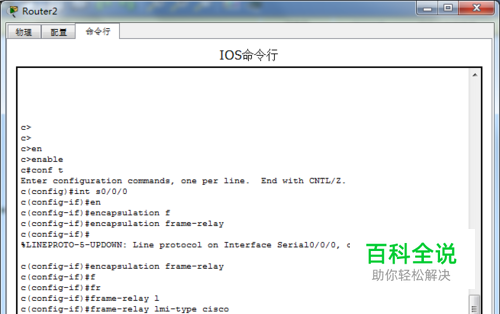

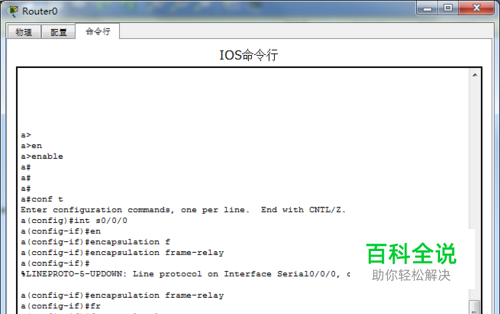

    封装帧中继,配置命令是: a#conf t Enter configuration commands, one per line.  End with CNTL/Z. a(config)#int s0/0/0 a(config-if)#encapsulation frame-relay a(config-if)# %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up a(config-if)#encapsulation frame-relay a(config-if)#frame-relay lmi-type cisco b#conf t Enter configuration commands, one per line.  End with CNTL/Z. b(config)#int s0/0/0 b(config-if)#encapsulation frame-relay b(config-if)# %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up b(config-if)#encapsulation frame-relay b(config-if)#frame-relay lmi-type cisco c#conf t Enter configuration commands, one per line.  End with CNTL/Z. c(config)#int s0/0/0 c(config-if)#encapsulation frame-relay c(config-if)# %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/0/0, changed state to up c(config-if)#encapsulation frame-relay c(config-if)#frame-relay lmi-type cisco, 如下图所示:

  • 08

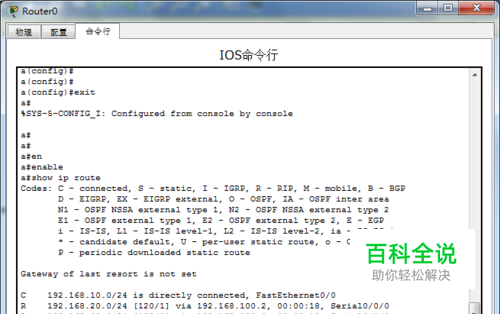

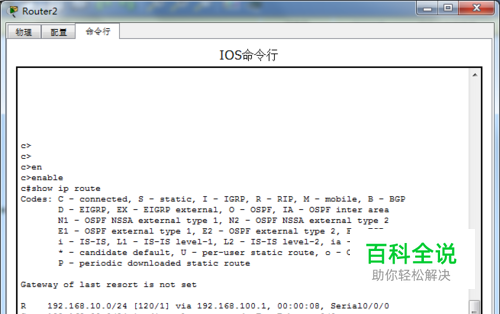

    用show ip route命令查看各个路由器的路由信息,如下图所示:

  • 09

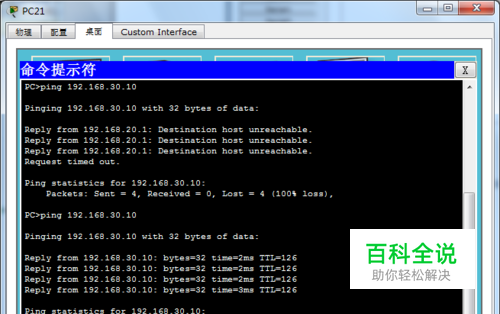

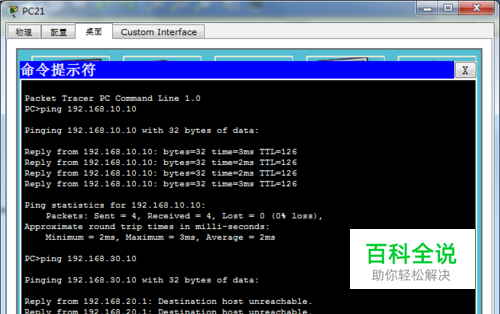

    各台电脑互相ping,这时,各台电脑可以互相ping通,如下图所示:

  • 10

    如上图所示,pc21和pc31是不不通的,原因是没有在帧中继中映射,做好了映射,pc21和pc31可以ping通的,如下图所示:
