在思科模拟器上，在路由器上怎么配置DHCP服务器
由于网络的流行和广泛使用，在企业或学校都需要配置DHCP服务器，这样可以使无论在哪的电脑，只要连上局域网，就可以通过“自动获取IP地址“方式来自动获取IP地址网关，这样可以节约网络成本，网络资源。。
操作方法
- 01

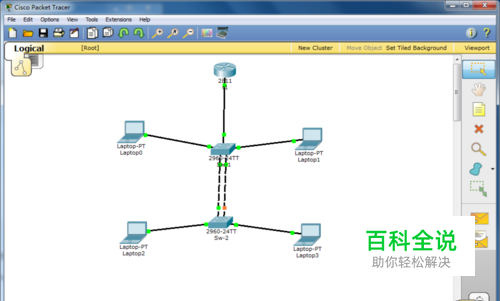

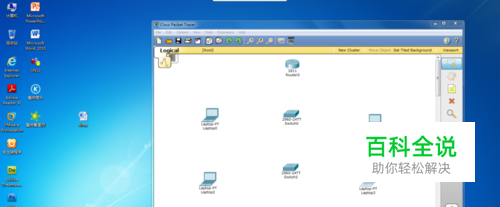

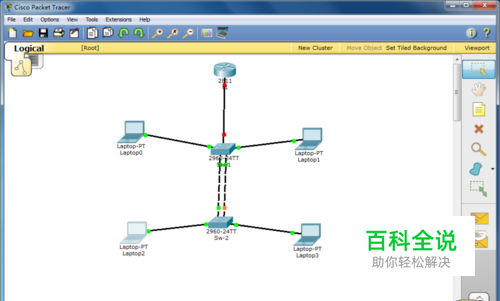

1. 打开思科模拟器软件，找出一台2811类的路由器和两台2960类的交换机，4台PC电脑，并用正确的线缆将各个设备互相连接起来，如下图所示：
- 02
2.给所有设备都重新命名，路由器命名为r1,一交换机命名为sw1,另一交换机命名为sw2，如下图所示：
- 03

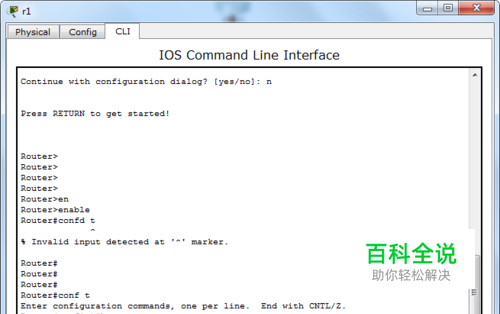

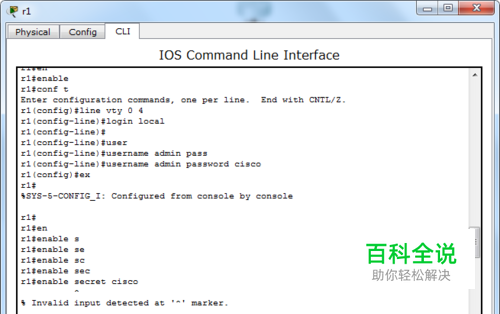

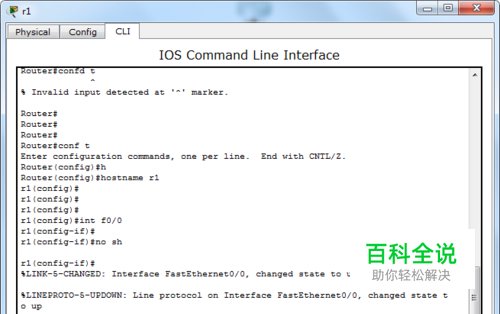

3. 先配置路由器r1先，配置命令为： r1(config)#int f0/0 r1(config-if)#no sh 再配置路由器设备的远程登录和密码保护，配置命令为： r1(config)#lin vty 0 4 r1(config-line)#login local r1(config-line)#username admin password cisco r1(config-line)#exit r1(config)#enable secret cisco r1(config)#service password-encrption (此命令为加密所有口令) 如下图所示：
- 04

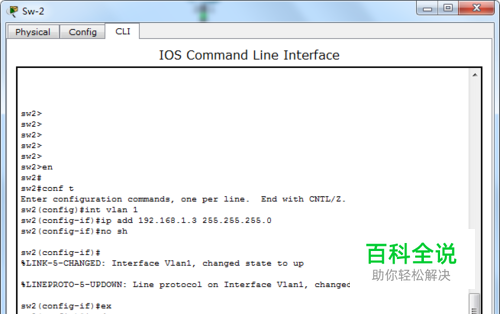

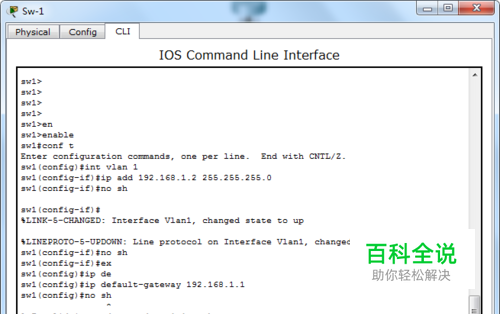

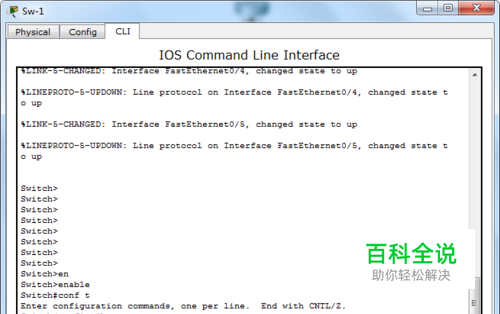

4.配置交换机sw1，配置命令是： sw1(config)#int vlan 1 sw1(config-if)#ip add 192.168.1.2 255.255.255.0 sw1(config-if)#no sh sw1(config-if)#ex sw1(config)#ip default-gateway 192.168.1.1 再用相同方法配置sw2，如下图所示：
- 05

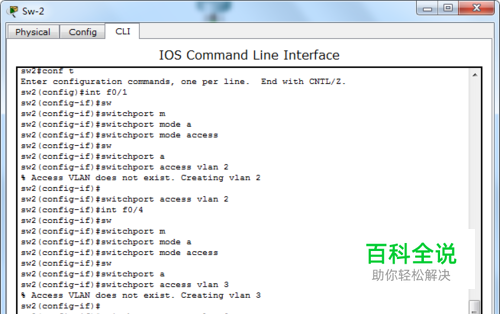

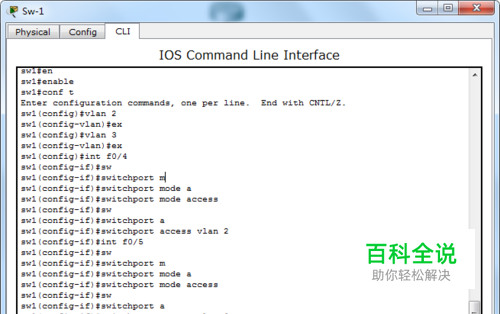

5. 配置vlan设定，在sw1上划分vlan 2,3，将相应端口加入其中，配置命令为： sw1#conf t Enter configuration commands, one per line. End with CNTL/Z. sw1(config)#vlan 2 sw1(config-vlan)#ex sw1(config)#vlan 3 sw1(config-vlan)#ex sw1(config)#int f0/4 sw1(config-if)#switchport mode access sw1(config-if)#switchport access vlan 2 sw1(config-if)#int f0/5 sw1(config-if)#switchport mode access sw1(config-if)#switchport access vlan 3 sw1(config-if)#ex 用相同方法在sw3上面划分vlan，并将相应的端口加入其中，如下图所示：
- 06

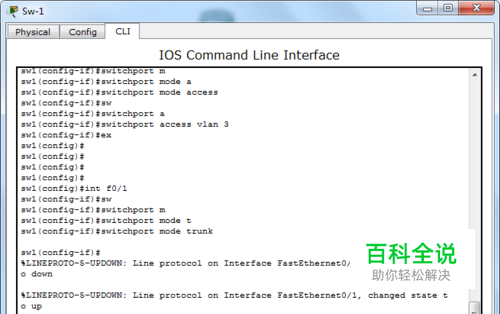

6.配置单臂路由，实现valn1,2,3之间的互访，配置sw1接口f0/1为主干链路，配置命令是： sw1(config)#int f0/1 sw1(config-if)#switchport mode trunk sw1(config-if)#no sh 如下图所示：
- 07

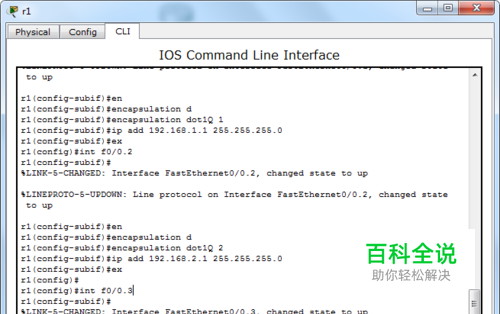

7.在路由器r1上进行封装，配置命令如下图所示： r1#conf t Enter configuration commands, one per line. End with CNTL/Z. r1(config)#int f0/0 r1(config-if)#no shut r1(config)#int f0/0.1 r1(config-subif)#encapsulation dot1Q 1 r1(config-subif)#ip add 192.168.1.1 255.255.255.0 r1(config-subif)#ex r1(config)#int f0/0.2 r1(config-subif)#encapsulation dot1Q 2 r1(config-subif)#ip add 192.168.2.1 255.255.255.0 r1(config-subif)#ex r1(config)#int f0/0.3 r1(config-subif)#encapsulation dot1Q 3 r1(config-subif)#ip add 192.168.3.1 255.255.255.0 r1(config-subif)#no sh r1(config-subif)#ex 如下图所示：
- 08

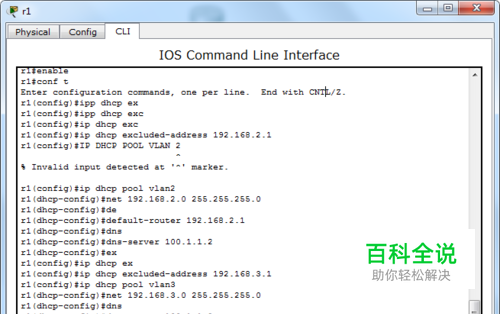

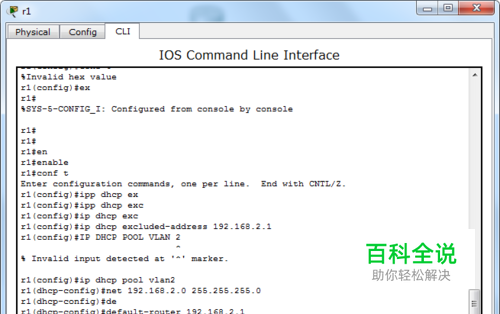

8.配置DHCP服务器，即是配置路由器r1，配置命令是： r1#enable r1#conf t r1(config)#ip dhcp excluded-address 192.168.2.1 r1(config)#ip dhcp pool vlan2 r1(dhcp-config)#net 192.168.2.0 255.255.255.0 r1(dhcp-config)#default-router 192.168.2.1 r1(dhcp-config)#dns-server 100.1.1.2 r1(config)#ip dhcp excluded-address 192.168.3.1 r1(config)#ip dhcp pool vlan3 r1(dhcp-config)#net 192.168.3.0 255.255.255.0 r1(dhcp-config)#dns-server 100.1.1.2 r1(dhcp-config)#ex 如下图所示：
- 09

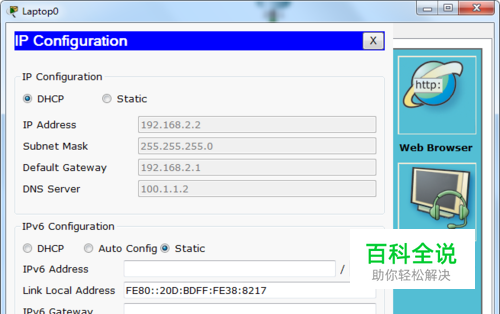

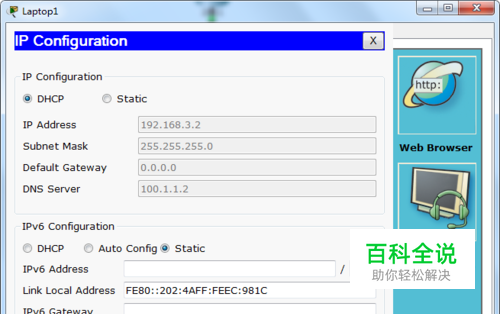

9. 现在PC之间可以自动获取IP地址和网关了，如下图所示：
