如何配置同一个端口有两个网段

工作中鉴于某种需求，我们需要将两个网段配置在一条线上，也就是一个端口下带着两个网段，和小编一起操作吧。

操作方法

  • 01

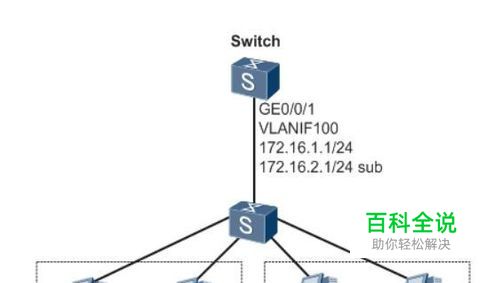

    交换机上只有一个空闲以太网接口 GE0/0/1，但该局域网中的计算机分别属于 2个不同的网段 172.16.1.0/24 和 172.16.2.0/24，要求通过 Switch 可以实现一个接口接入两个不同的网段 。

  • 02

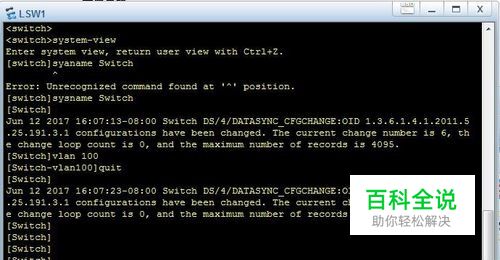

    进入系统视图，新建VLAN 100 <HUAWEI> system-view                           //进入系统模式 [HUAWEI] sysname Switch                         //交换机重命名 [Switch] vlan 100                                        //创建 vlan [Switch-vlan100] quit                                 //退出 vlan 模式

  • 03

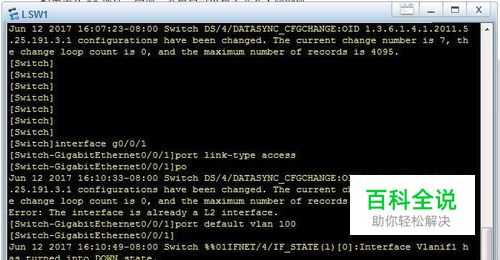

    配置端口属性和所属的VLAN [Switch] interface gigabitethernet 0/0/1                           //进入接口[Switch-GigabitEthernet0/0/1] port link-type access [Switch-GigabitEthernet0/0/1] port default vlan 100 [Switch-GigabitEthernet0/0/1] quit

  • 04

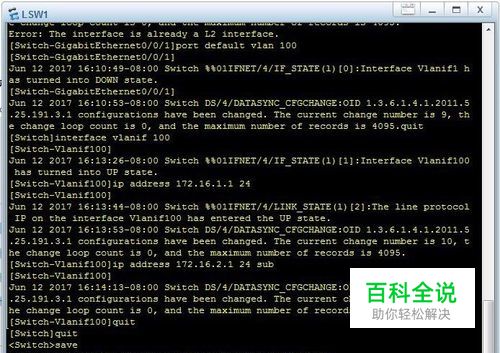

    配置VLANif 100 的IP地址 [Switch] interface vlanif 100                                       //进入三层 vlanif 接口[Switch-Vlanif100] ip address 172.16.1.1 24              //配置主 IP 地址 [Switch-Vlanif100] ip address 172.16.2.1 24 sub        //配置从 IP 地址[Switch-Vlanif100] quit [Switch] quit <Switch>save

  • 05

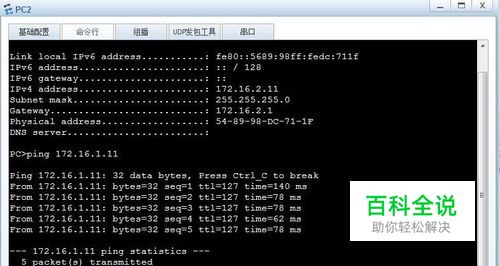

    验证设置pc1的ip地址172.16.1.11，PC2的ip地址为172.16.2.11，ping PC1 如图
