室内设计CAD出图内容

一篇家装设计CAD制图全过程,简述家装工程中需要用到的CAD施工图纸的顺序与内容。

操作方法

  • 01

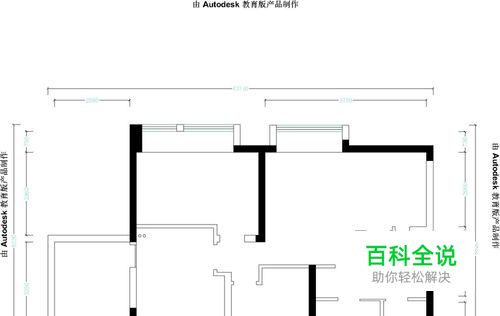

    第一张图非常重要,是我们进过实际量过房屋后的画出的原始平面图,与实际相符也是后面所有图的参照。

  • 02

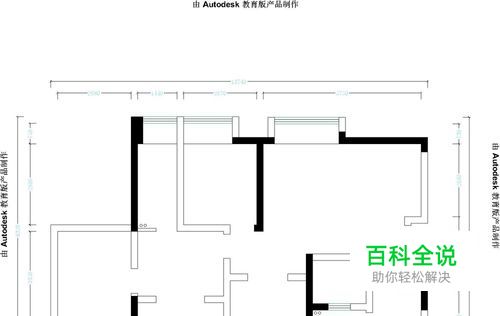

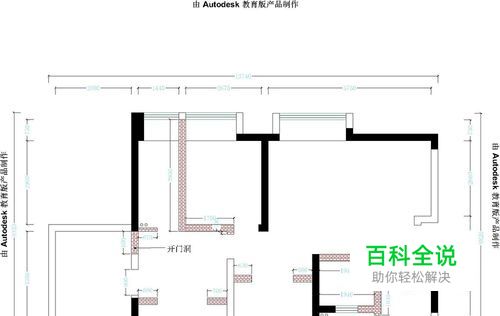

    第二张图是我原始图的一个内部尺寸的标注图。第三张是墙体拆除图,对墙体的改造拆除将是报价与工人施工不可缺少的图纸之一。

  • 03

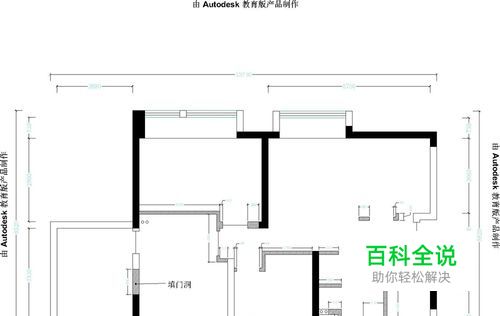

    第四张将是墙体新建图,对墙体的改造拆除将是报价与工人施工不可缺少的图纸之一。

  • 04

    第五张是墙体建后图,它能更直观的表现出平面墙体改动后的整个空间分区特色。

  • 05

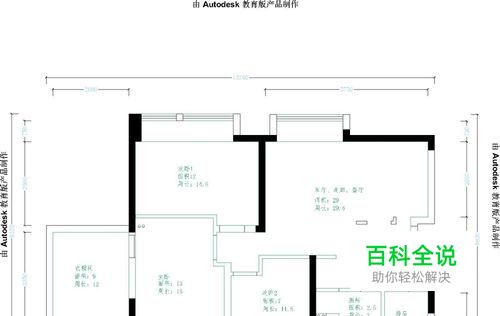

    第六张是面积周长图,是整个房屋空间大小的体现,为后面的布局打下基础,也是报价依据的其中之一。

  • 06

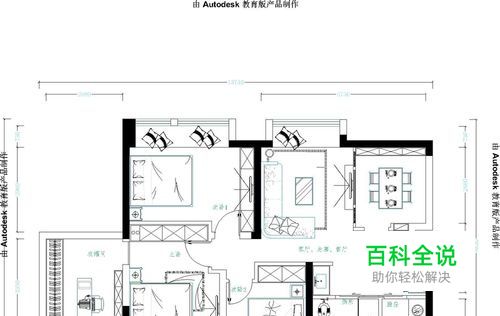

    第七张是平面布局图,是整个房屋空间布局的直观体现。第八张是平面布置尺寸图,是业主购买家具参照的依据。

  • 07

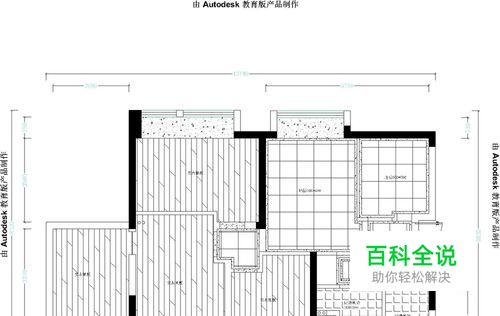

    第九张是地面布置图,是整个房屋空间地面材质拼花等地面造型的体现。

  • 08

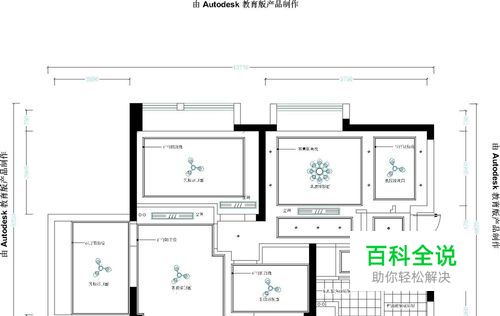

    第十张是吊顶布置图,第十一张是吊顶材质标注图,第十二张是吊顶尺寸标注图,而后还有水电图等,是整个房屋吊顶造型,与施工中不可或缺的图。

  • 09

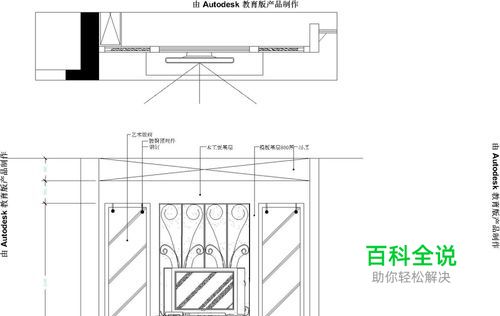

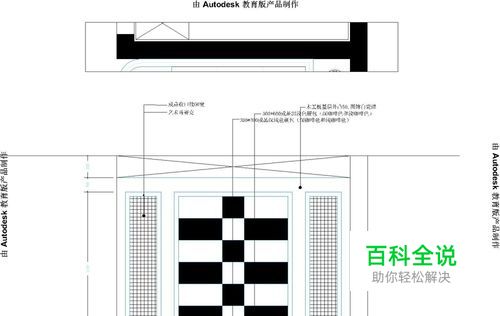

    最后是立面造型图,是附有立体敢的美学体现。这些都是施工必备的图纸,其中还后很多细部的图。将与下次给与分享一套完整的装修图纸。
