cad中的修剪命令怎么用（cad修剪快捷键怎么用）

在使用浩辰CAD软件绘制图纸的过程中经常会用到各种CAD命令快捷键，比如当需要对CAD图纸中部分图形进行修剪调整时就会用到修剪命令，那么修剪命令如何使用呢？下面小编给大家具体介绍一下修剪功能及其CAD命令快捷键的使用吧！

修剪（TRIM）命令功能说明：

修剪（TRIM）命令是按其他对象定义的剪切边修剪对象。修剪的对象包括直线、圆、圆弧、样条曲线等。主要使用方法是执行"修剪"命令以后，按照命令行提示选取一个或一个以上的切割边界后按回车键确认，然后选取要修剪的部分，最后按回车键确认即可完成修剪。

浩辰CAD软件中支持对填充进行修剪操作，既可以用其它实体修剪填充，也可以用填充的线条来修剪其它实体。

修剪（TRIM）命令的使用

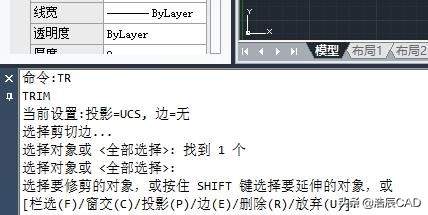

1、命令行。剪切命令：TRIM，命令快捷键：TR，如果想修改可以在pgp文件中修改CAD命令快捷键。使用方法：在命令行输入修剪命令快捷键【TR】后按回车键确认。如下图所示：

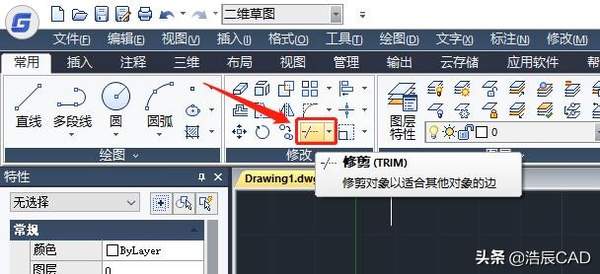

2、工具栏。在工具栏找到【修改】，在其中找到并点击【修剪】按钮即可。如下图所示：

3、菜单栏。在菜单栏找到【修改】—【修剪】。

操作步骤如下：

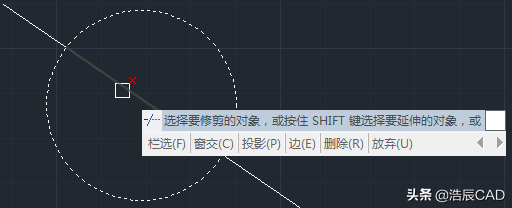

点击修剪后，根据命令行提示选择对象或<全部选择>后按回车键确认，剪切位置会有红色×显示，如果需要就直接回车默认。如下图所示：

以上就是浩辰CAD软件中修剪命令的相关介绍，CAD命令快捷键是CAD软件中重要功能之一，大家一定要熟练掌握。想get更多CAD学习小技巧嘛？可以关注浩辰CAD哦！
