用Rational Rose画用例图
做软件需求分析的朋友经常需要画用例图，现在小编向大家介绍使用Rational Rose画一个简单的用例图的方法。
操作方法
- 01

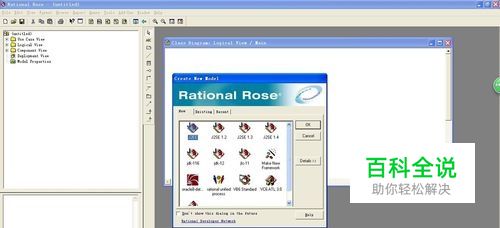

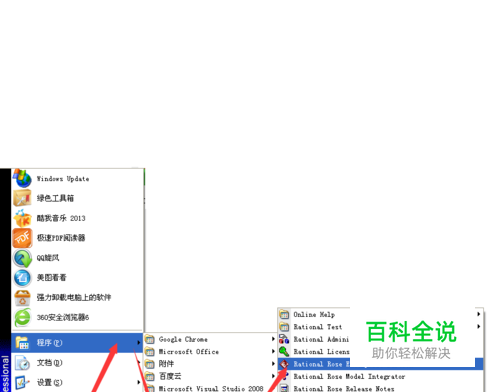

点击【开始】=>【程序】=>【Rational Software】=>【Rational Rose】打开Rational Rose软件。
- 02

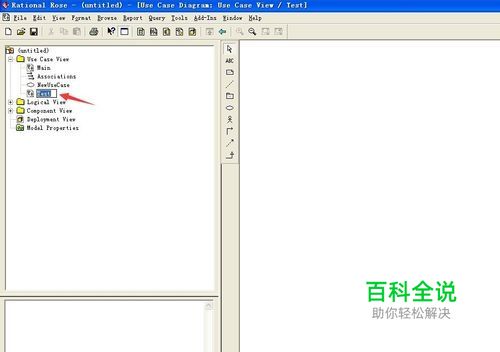

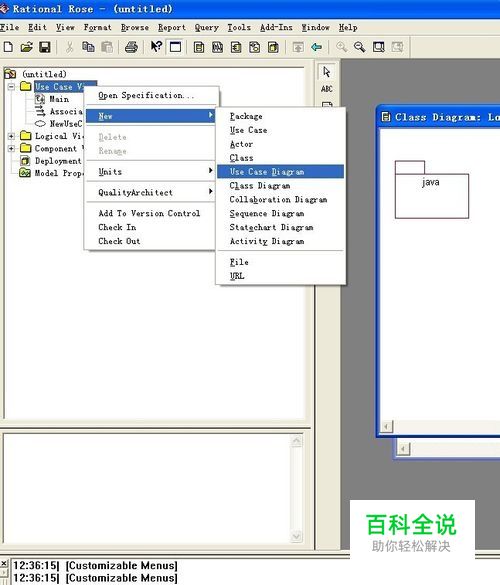

如下图所示，右键新建一个用例图绘图区域。
- 03

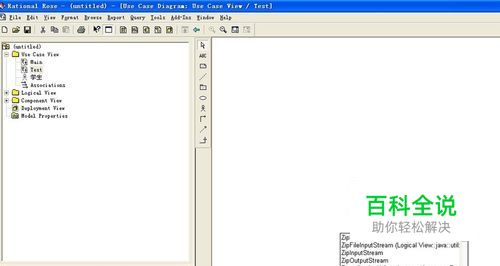

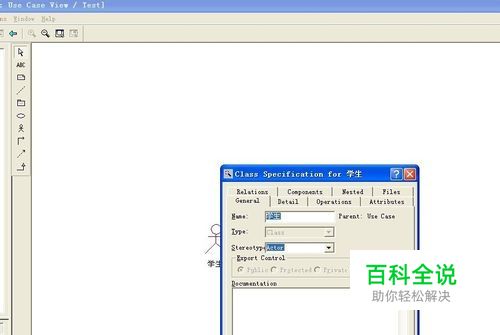

在中间的工具栏里有一个像人一样的图标，这是用来画参与者的。点击这个图标，在绘图区域画出参与者并命名为“学生”。也可以双击参与者，在显示的弹窗里输入属性名称。
- 04

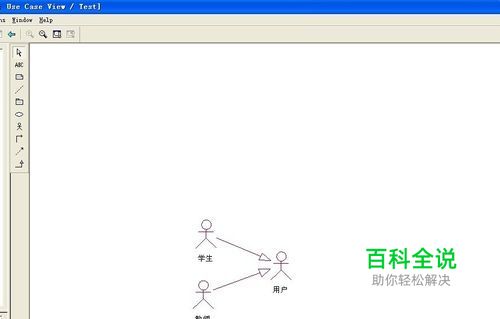

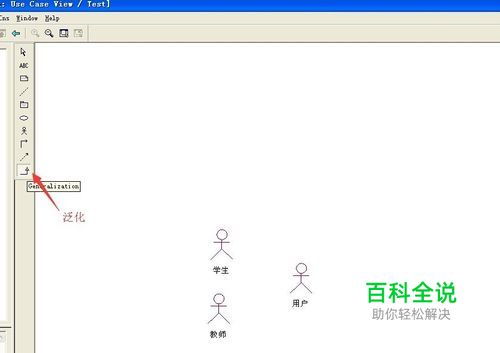

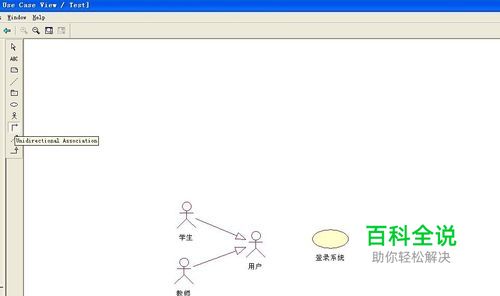

用相同的方法画出“教师”和“用户”的参与者。学生和教师分别与用户具有泛化关系，可以使用工具栏里的空心箭头来连接，如图所示。
- 05
接下来，使用工具栏的椭圆来画第一个用例“登陆系统”。
- 06

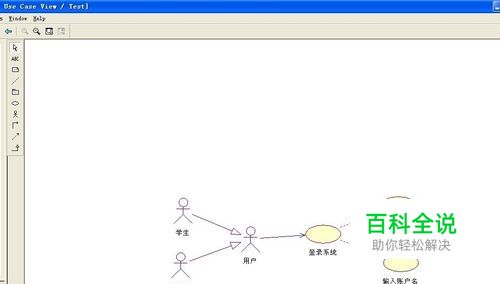

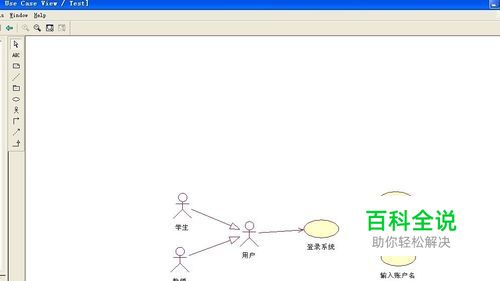

然后，再画“密码验证”、“输入帐号名”两个用例。使用工具栏的实心箭头连接用户和登陆系统，表示用户有权限登录系统。
- 07
“密码验证”和“输入账号”分别与“登陆系统”有依赖关系，可以使用虚线箭头来连接。
- 08

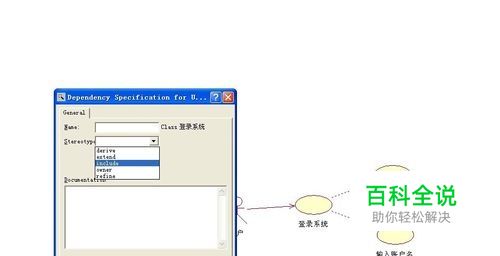

双击虚线箭头，在弹出窗口设置属性为include，表示“密码验证”和“输入账号”包含在“登陆系统”里。
- 09

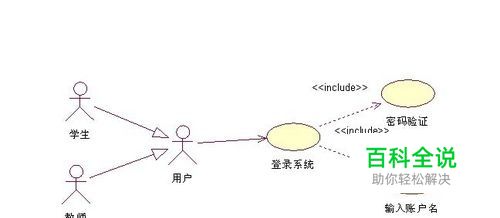

到此为止，一个简单的用例图就完成了。
