Solidworks怎么画门把手

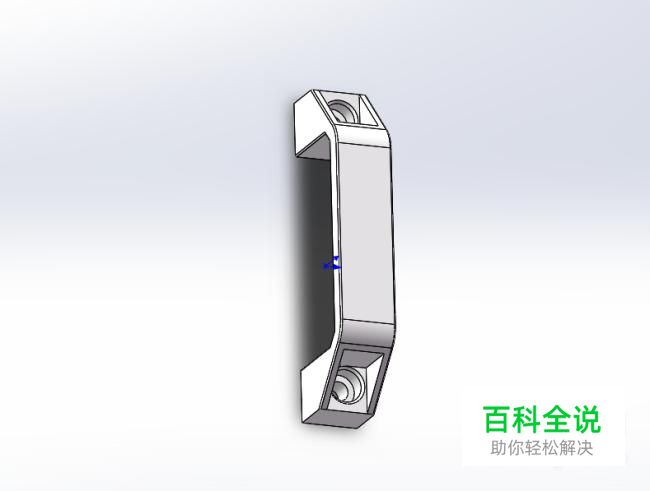

Solidworks是一款三维制图软件，主要用来进行三维建模，今天小编给大家介绍一个简单的门把手的画法。
操作方法
- 01

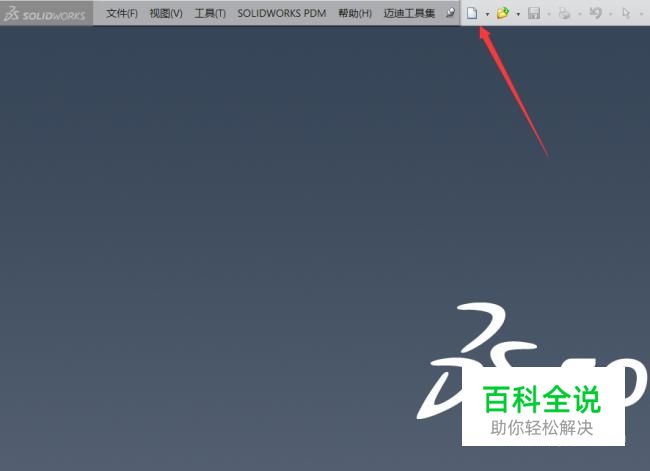

打开Solidworks三维制图软件，然后点击新建。
- 02

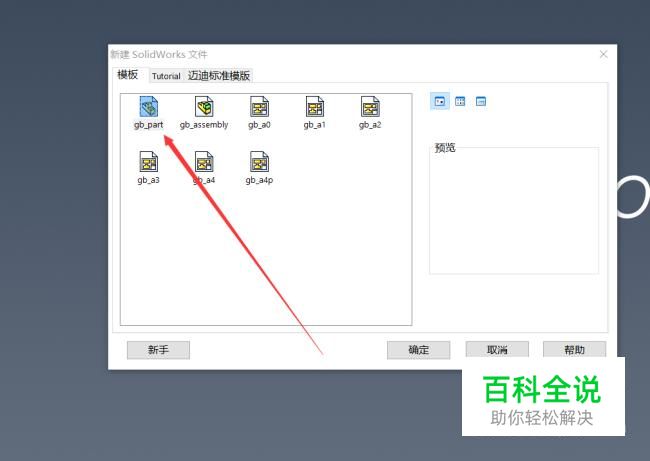

之后选择新建零件图。
- 03

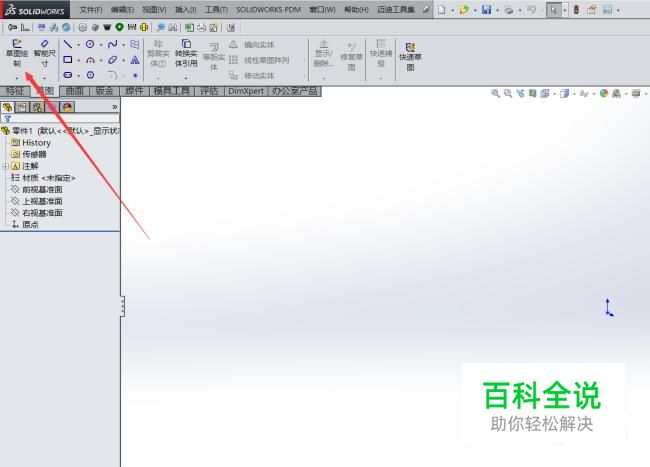

然后点击命令栏草图下的绘制草图。
- 04

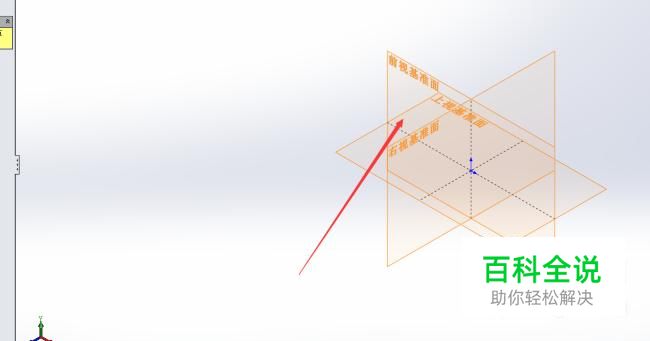

接下来从三个基准面里随便选择一个。这个不影响我们作图。
- 05

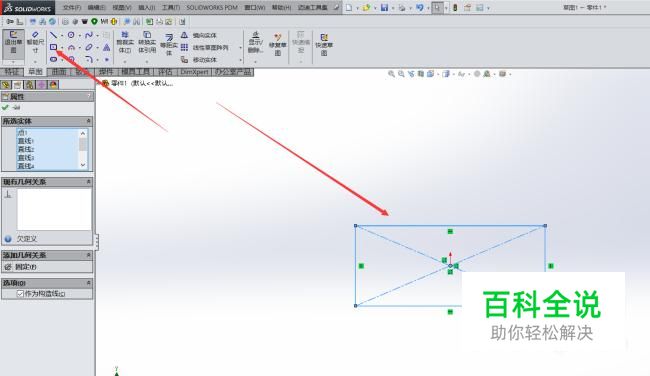

然后在新建的草图基准面里画一个中心矩形，把中心点放在左边原点，这样处理图形会方便很多。
- 06

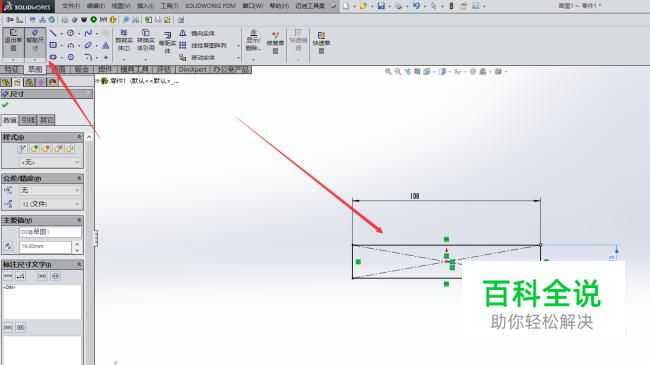

接下来点击智能尺寸，给画好的矩形定义一个尺寸。
- 07

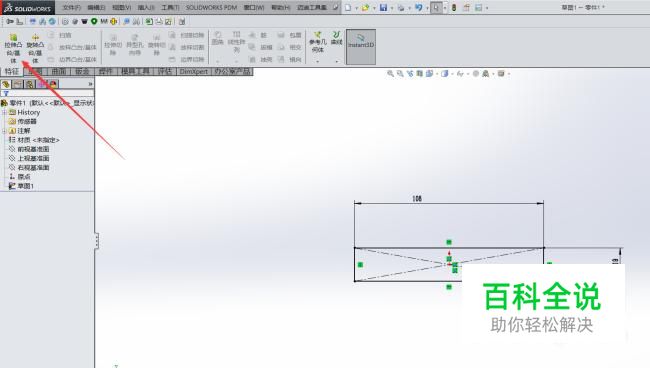

之后选择特征命令下的拉伸命令。
- 08

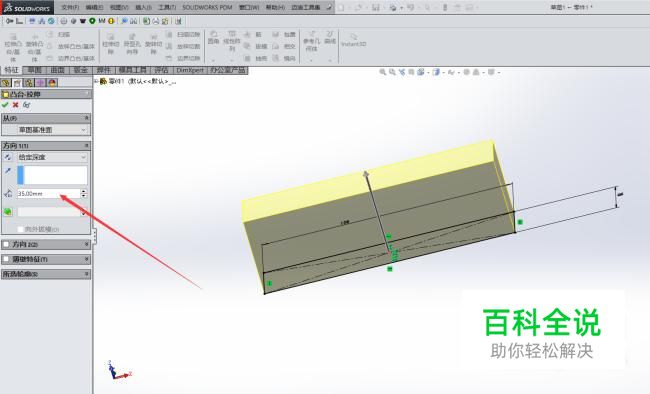

然后拉伸高度就是你门把手的高度，我们设置个35mm好了。
- 09

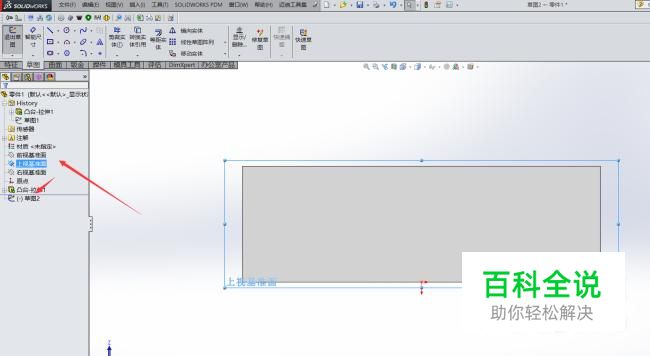

拉伸好之后，我们切换到侧面，新建一个草图，准备把门把手周边多余的给切掉。
- 10

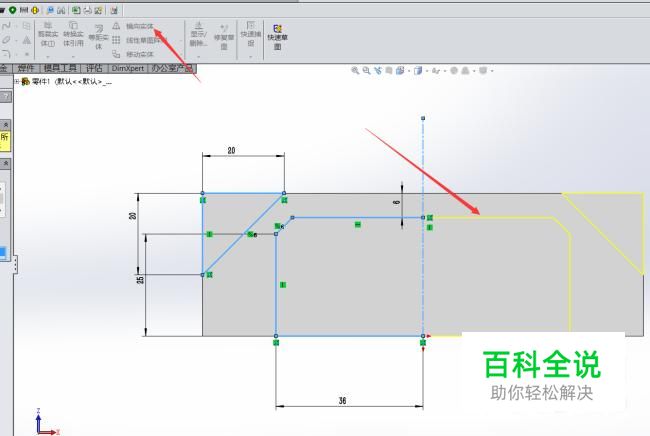

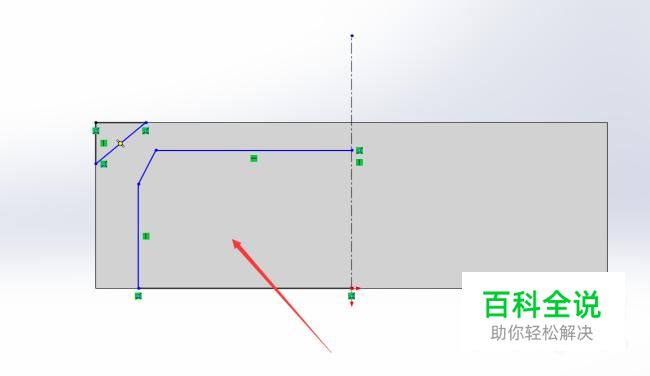

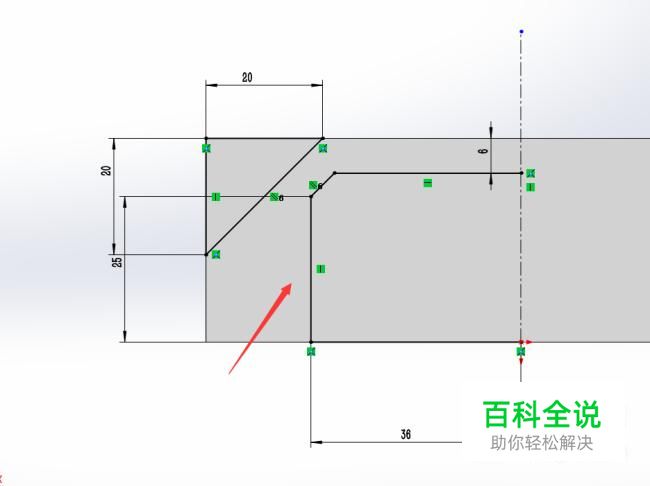

先画一条中心线，然后在中心线的一侧先把图形的轮廓画出来。
- 11

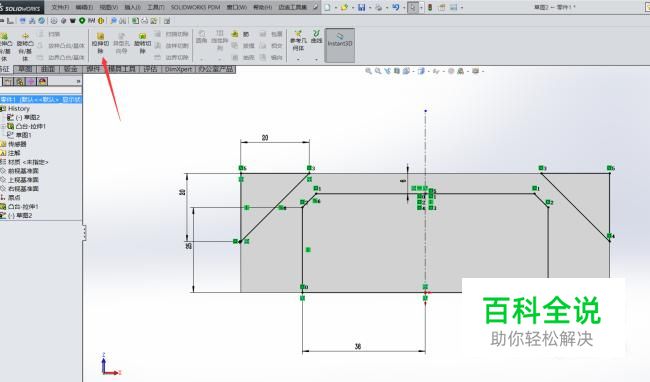

接下来再次选择智能尺寸，给刚刚画好的轮廓进行尺寸约束。
- 12
定义好尺寸之后，我们使用镜像把另一半的草图镜像过去。
- 13

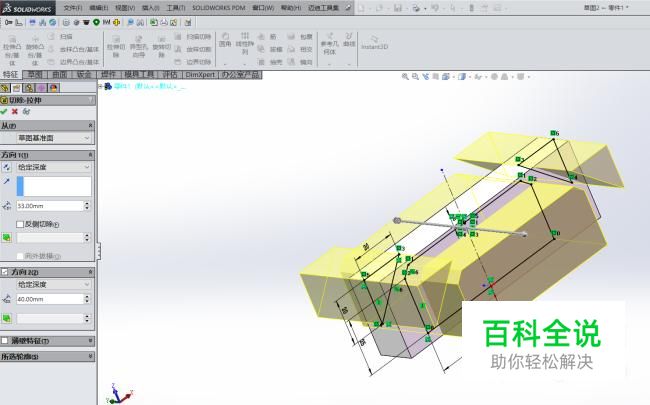

然后选择特征下的拉伸切除命令。
- 14
拉伸切除的尺寸无所谓，只要全部切除掉即可。
- 15

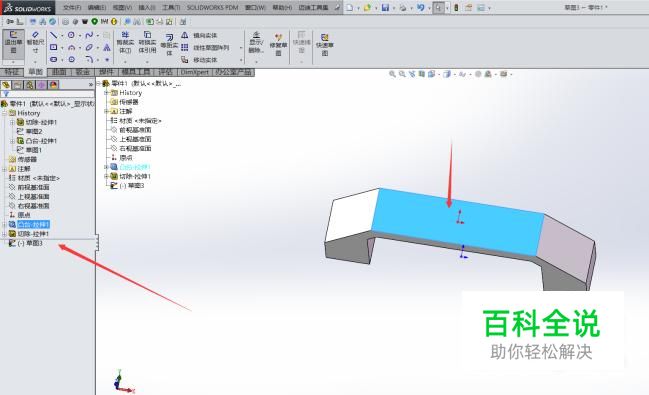

然后我们选择上面的面，在上面的面再次新建一张草图。
- 16

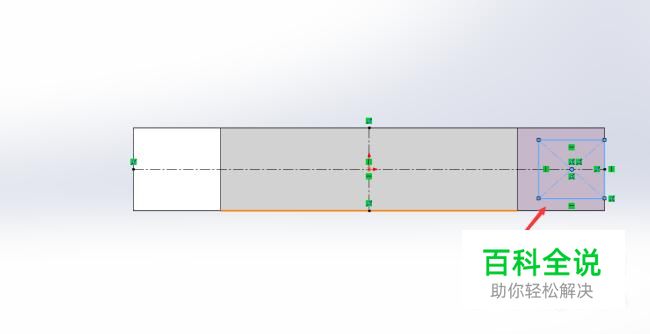

在把手上的一侧先画一个中心矩形，可以先做中心线，然后在画矩形。
- 17

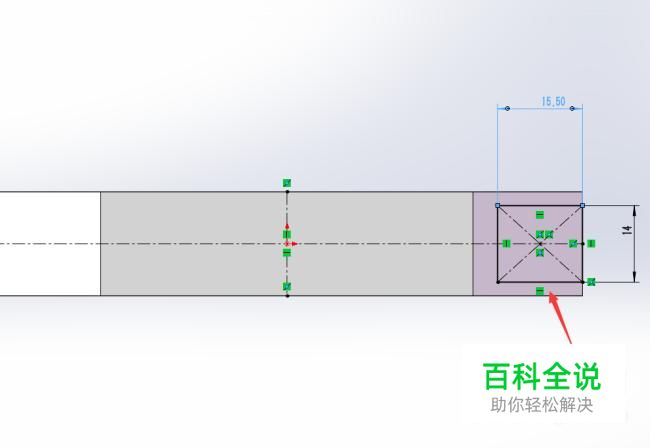

接下来选择智能尺寸约束矩形的尺寸。
- 18

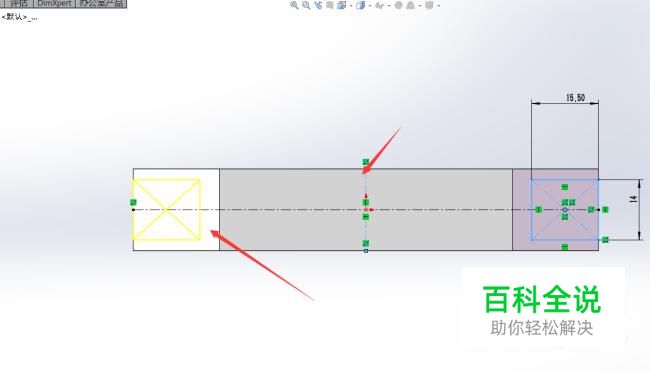

之后选择镜像将约束好的矩形镜像到把手的另一侧。
- 19
这个时候就可以再次选择特征命令下的拉伸切除。
- 20

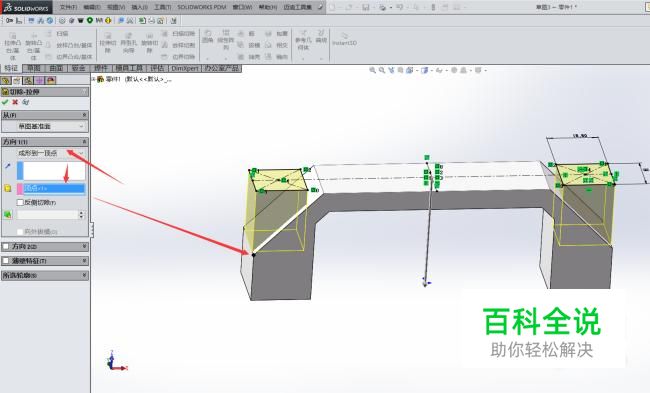

这次切除的深度就不能随便了，把把手切穿了就没办法装了。我们切除选择成型到顶点，然后选择把手折弯的顶点。
- 21

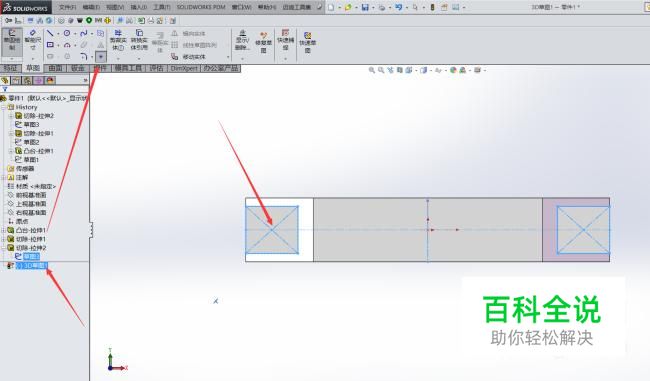

接下来就是打孔了。新建一个3D草图，然后在刚刚画的中心矩形的中心点打上两个点。
- 22

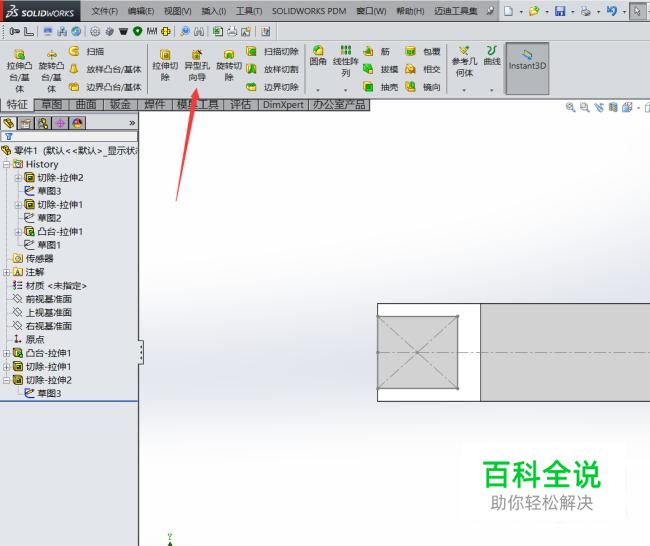

接下来进行打孔，选择特征里的异型孔向导，不要自己去画，白费功夫还容易画不好。
- 23

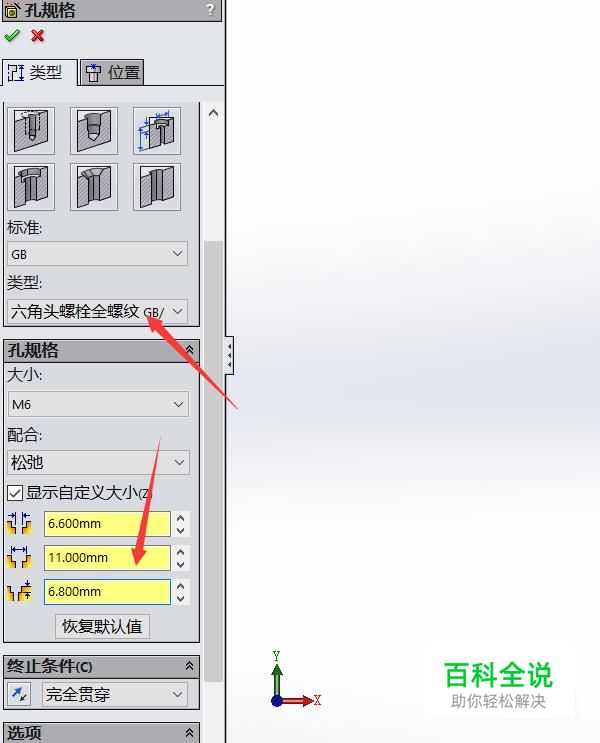

然后设置好孔的型号和尺寸。
- 24
在之前画的两个点的位置进行打孔。直接选中两个点的位置。
- 25

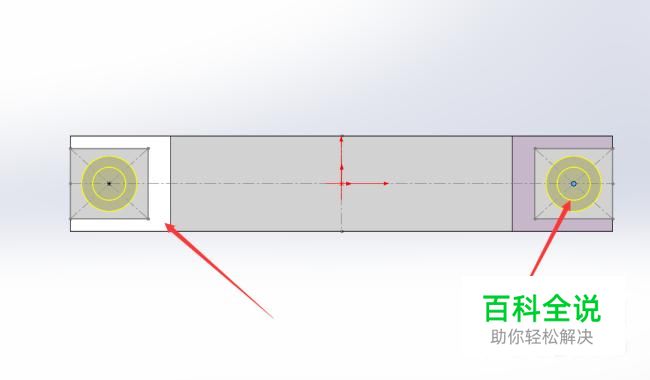

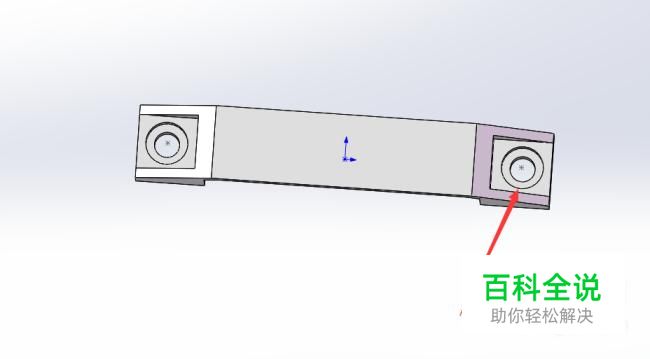

然后孔就会打出来了。
- 26

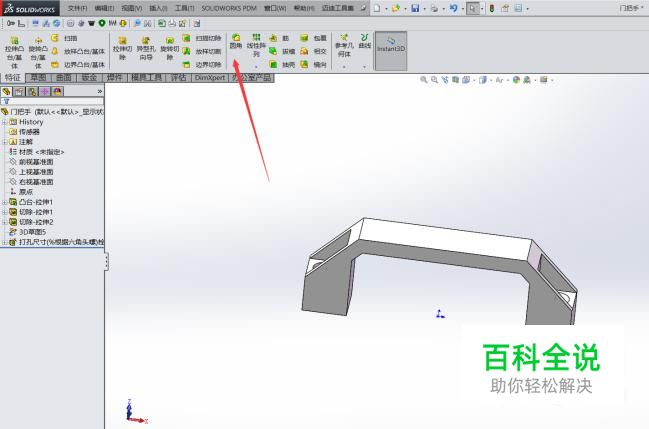

最后还可以进行一个圆角操作，给把手的周边倒个圆角，防止人的手抓到把手的时候不舒服。
