cad立面图怎么画

CAD是一款功能强大的图形绘制软件，该软件在建筑设计和室内设计领域的使用是非常广泛的，下面我们就来看看使用该软件如何绘制立面图吧。

操作方法

  • 01

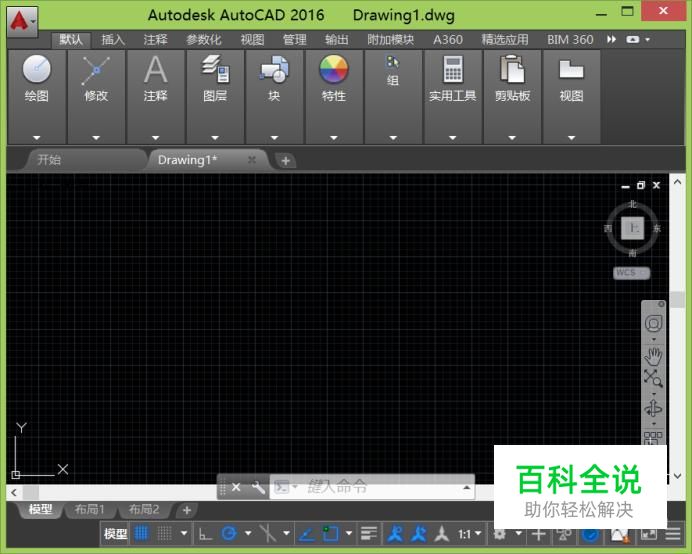

    在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

  • 02

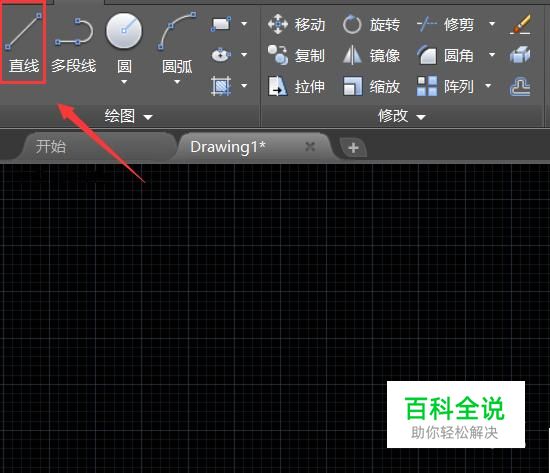

    在该界面内找到直线命令，如图所示：

  • 03

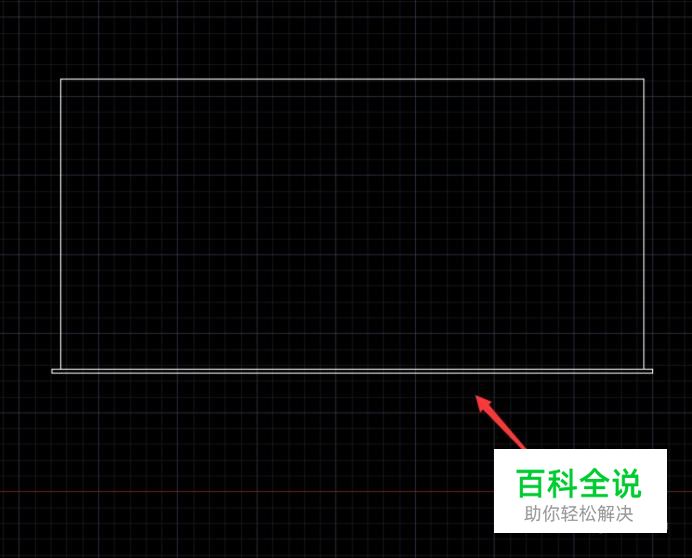

    使用直线命令在绘图区里绘制出建筑外墙的轮廓，如图所示：

  • 04

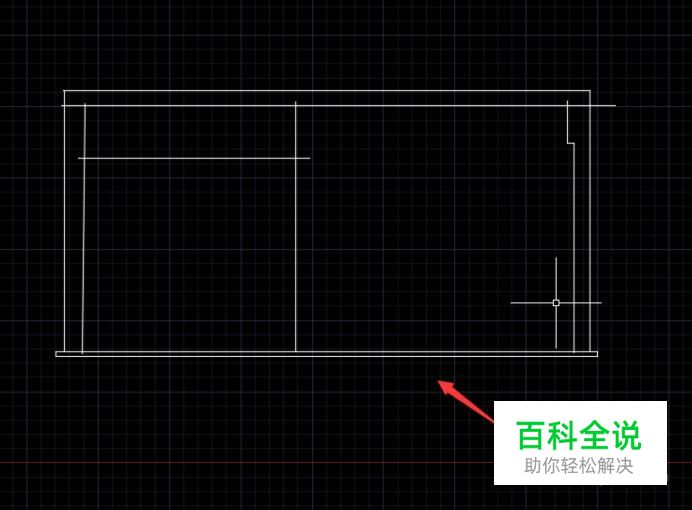

    在使用直线命令绘制出墙体的厚度和窗户的结构图，如图所示：

  • 05

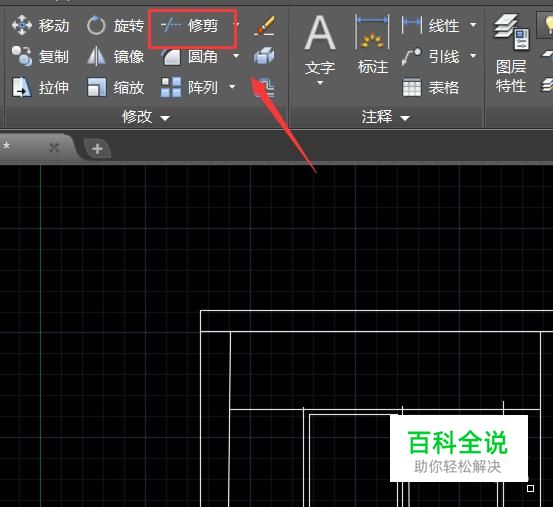

    在工具箱内找到修剪命令，如图所示：

  • 06

    使用修剪命令，将多出的线剪掉，如图所示：

  • 07

    再在图中画出窗户的结构图形，如图所示；

  • 08

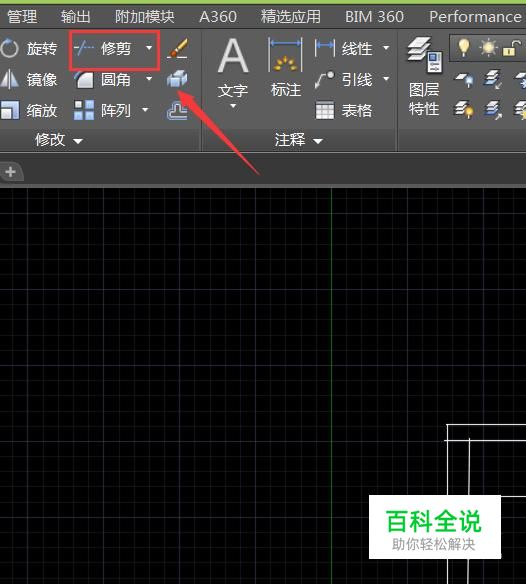

    在在工具箱内找到修剪命令，如图所示：

  • 09

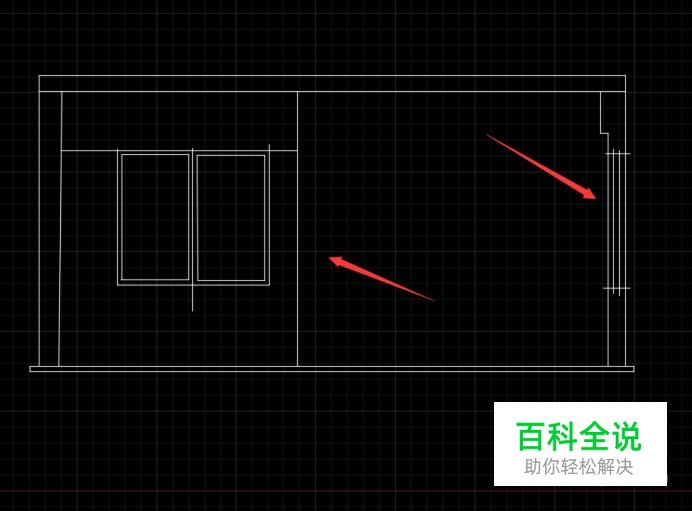

    将窗户上多余的的线剪掉，如图所示：

  • 10

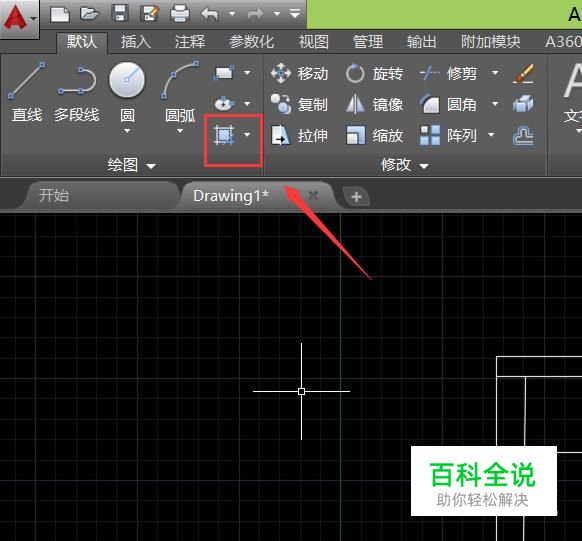

    在在工具箱内找到填充命令，如图所示：

  • 11

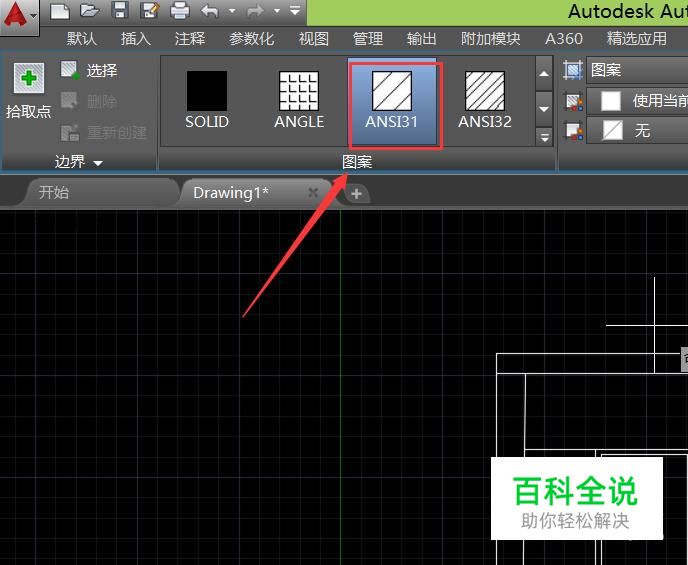

    点击填充命令，现在一种填充纹理，如图所示：

  • 12

    使用选择的填充纹理将外墙填充成该纹理，如图所示：

  • 13

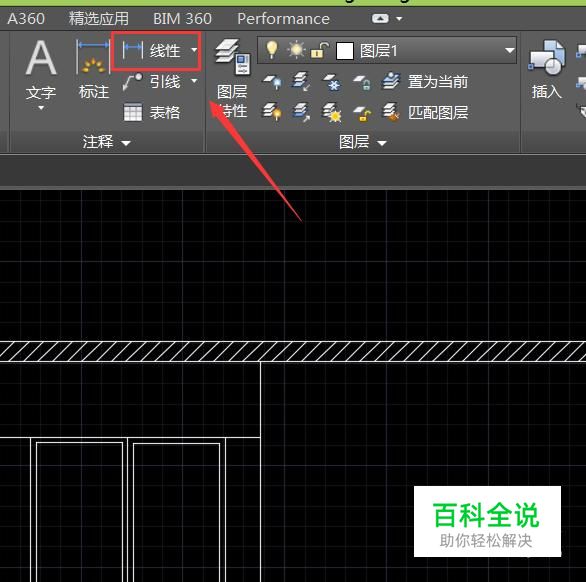

    再在工具箱内找到线性标注选项，如图所示：

  • 14

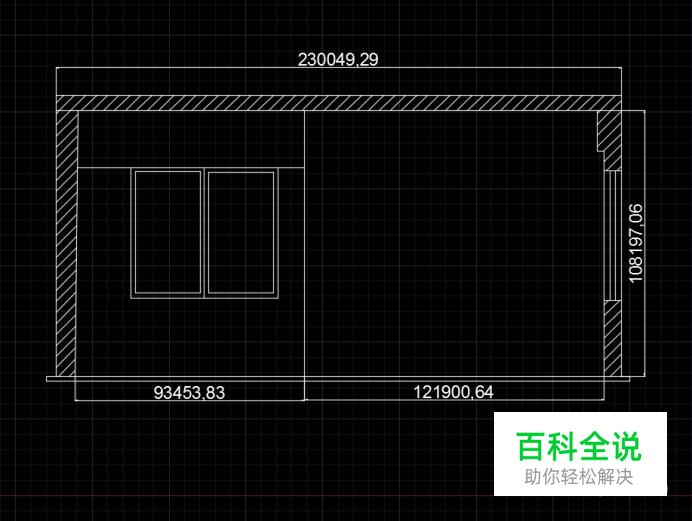

    使用线性标注选项，给我们的立面图标注尺寸，这样我们的立面图就绘制好了，如图所示：
