标准的卫生间CAD立面图里要有哪些标注

CAD立面图是为了展示某个空间的某个面的装饰效果，显示顶面、墙面、底面材料和家具的布置。

操作方法

  • 01

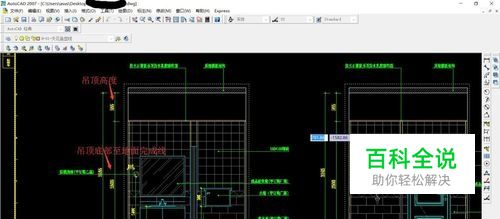

    标注垂直立面的外部总高度，包括吊顶高度、吊顶底部至地面完成面高度、以及地面完成面高度，属于外尺寸。

  • 02

    标注水平面上家具与墙体的距离、家具与家具的距离、墙体与墙体的距离、水平轴线总长度，属于外尺寸。

  • 03

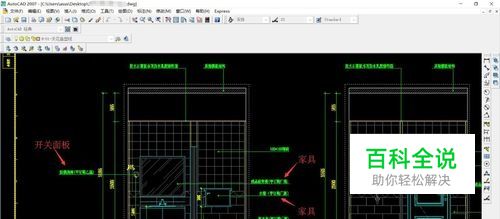

    标注家具的品类及甲/乙方订购，开关面部等。

  • 04

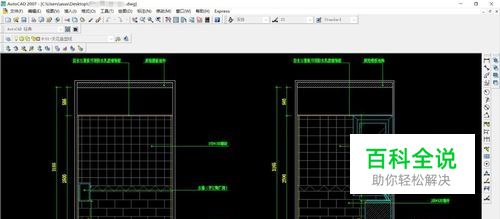

    标注墙面材料、材料规格。

  • 05

    标注吊顶材料，及原始结构楼板和地面完成面。

  • 06

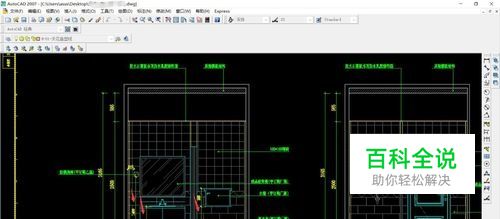

    家具、开关、插座等的定位：其与墙面的垂直相对尺寸，开关和插座则是标明水平、垂直两个方向的相对尺寸，属于内尺寸。

  • 07

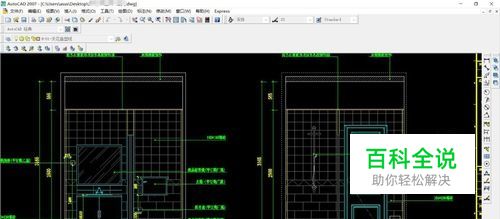

    标注立面的门窗样式，及标注甲/乙方订购。
