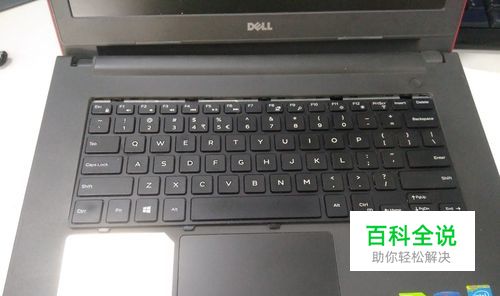

戴尔DELL Vostro 14 3000series笔记本电脑拆机【百科全说】

别人的笔记本，早上开机黑屏，并且会嘀嘀响8声，每响8声停一下继续循环响。查了下资料说是显示屏问题，外接一个显示器测试能正常开机显示，拔掉外接显示器再开机就不行，由于之前测试的时候能正常开启过一次，所以显示器应该没彻底坏，可能是线路接触不良，故拆机折腾一下看能否抢救回来。本次拆机由于时间比较匆忙，所以基本上都是拆开了才补拍的图片。

操作方法

01

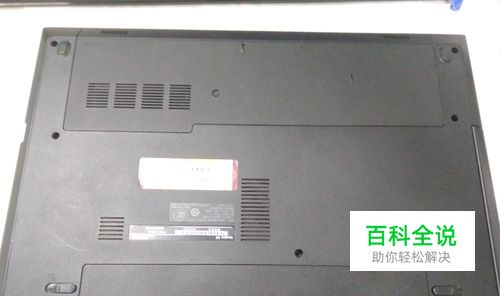

1.把笔记本翻过来，先把电源、电池给拔掉，拆掉D面上所有的螺丝↓
02

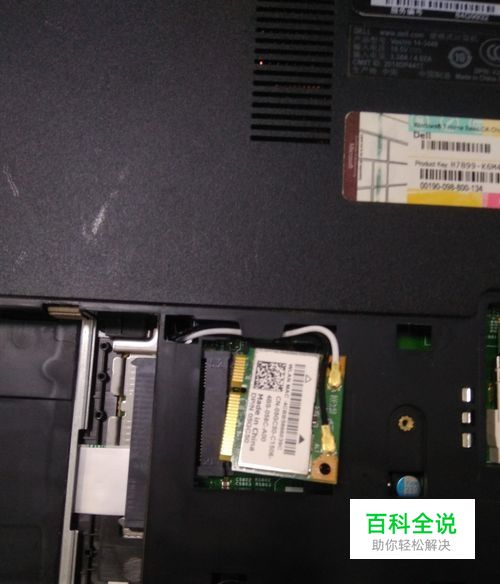

2.把光驱拔出来，再把D面那个小点的塑料板撬下来后就可以看到硬盘、内存条和无线网卡，一样全都拆下来，看还有没有螺丝，有的话也都拆下来。
03

3.然后拆键盘：从右上方缝隙那里撬，撬上方超过一半多一点后，把右边的撬开一点，接着撬上边，一直撬到左上角.再继续撬开左边，然后从下边那里往屏幕前推，可以先推右下角一点点，自己把握力度和方向。注意键盘底下连着排线，不要用力过猛直接把键盘扯开，撬开后把键盘里翻过来就可以看到排线了，把灰色塑料片往上轻撬就可以把排线拿下来，其他排线也一样。OK已拆掉键盘。如图↓
04

4.拿掉键盘后就看到整个C面了，拆掉白色面板上的排线和螺丝：↓
05

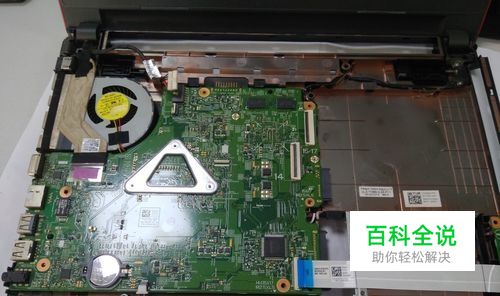

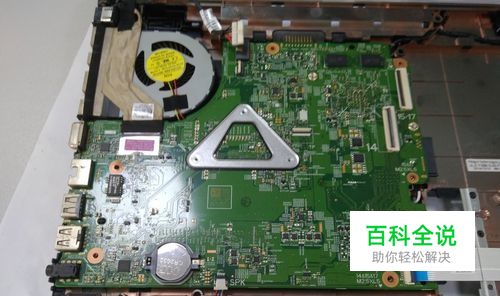

5.好!咋们可以开工撬C面了：沿着C面和D面的缝隙撬，注意拆开C面的时候，VGA接口那里可能会卡一下，用东西撬开一点才好拿开C面。拿开C面后即可看到主板，风扇上面淡黄色的排线应该就是连接显示屏的。哥重新拔插一下所有的排线后再把键盘拼回去开机，问题还是依旧，看来没什么luan用。
06

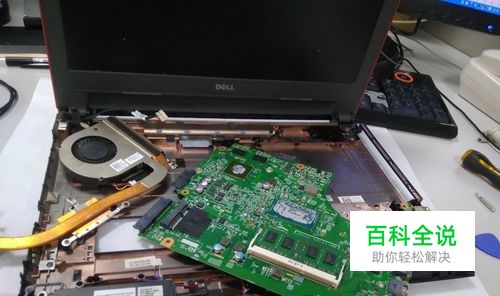

6.如果你要换风扇或者上硅脂的话，就继续把主板上的螺丝和排线都拆下来，把主板翻过来就可以看到背面的散热管、风扇的螺丝了↓
07

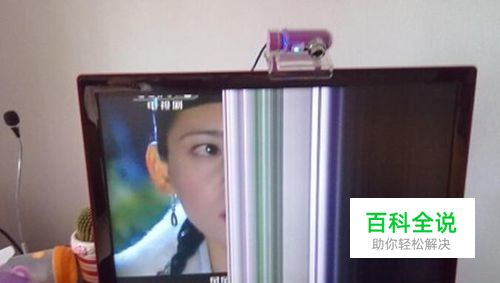

6.好戏后头，折腾了这么久还是没效果，实在是有点对不住机主，看来只能拆屏幕了。为什么不直接拆屏幕？屏幕是易碎易刮花，并且一出问题无法修理，建议不是自己的东西不要折腾，风险太大。还有一个原因就是哥当初配的第一台电脑，显示器才一年就出毛病，卡扣很紧难拆。容我BB黑一下三丧，九百多的显示器才保修一年，出问题后网上一查才发现这款显示器都有这个毛病，三丧显示器花屏,(网上的图)，后来手痒用费了九牛二虎之力才拆开，好多卡扣都拆断了，质量也容易出问题所以哥此生不买三丧的东西，附带品除外。↓
08

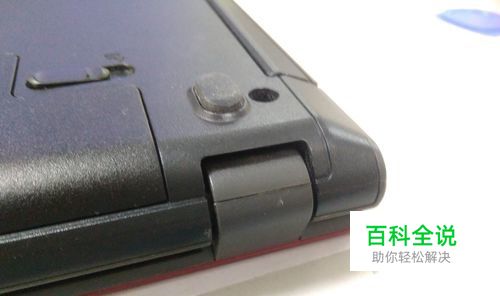

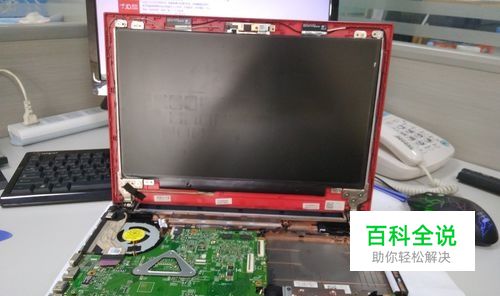

8.从B面找到红色面板与黑色面板交界缝隙，用撬片撬，拆解循序可以从：右边—上边---左边---两个合页---下边。这里需要注意的是B面跟合页是连着的，合页缝隙那里也要撬。↓
09

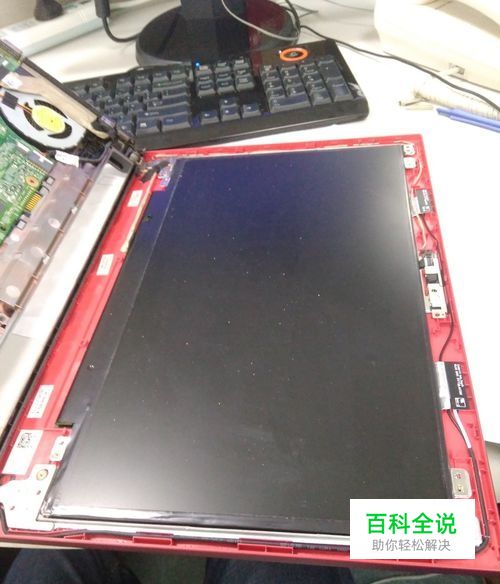

9.取下屏幕只要拆下4个地方的螺丝就行了↓（我多拆了几个）
10

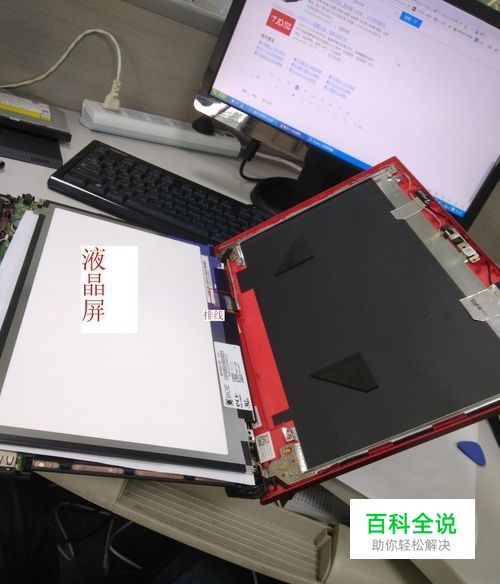

10.左边贴有白色的那块就是屏幕，上面有排线，重新弄了排线下后再接回去居然能正常开机了，万幸！！！ Ψ(￣∀￣)Ψ
