cad如何做公差标注及文字标注
下面讲解cad的公差标注及文字标注。
方法/步骤打开cad软件
- 01

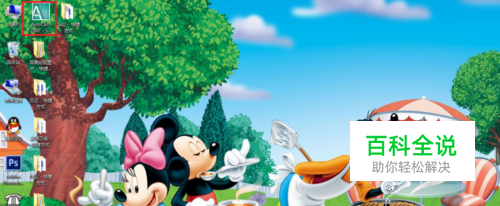

双击已安装的cad软件。
方法/步骤2 对尺寸进行公差标注
- 01

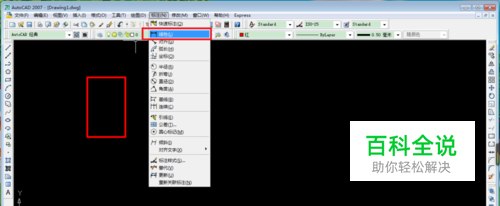

绘好图后，选择标注/线性标注。详情见下图。
- 02

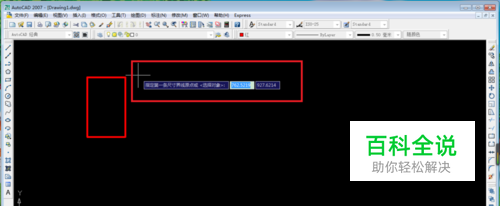

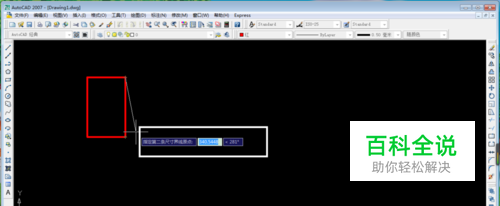

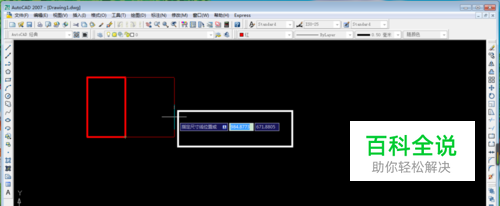

依次选择需要标注的位置，选择第一个点和第二个点。
- 03
选好后，按右键，弹出下一个窗口。
- 04

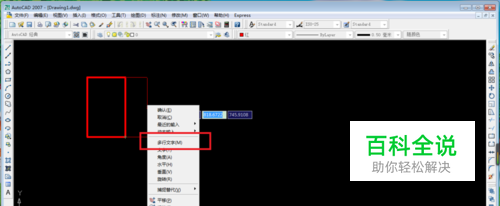

此时选择多行文字。
- 05
在已知尺寸前输入“%%c”即为罗马的直径（坏）
- 06

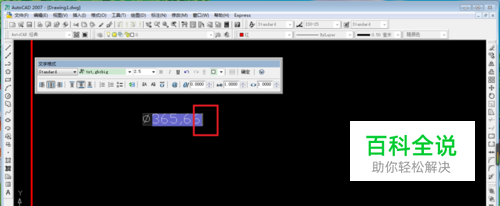

在后面输入“+0.05^-0.01”即实际要设置的偏差，这仅为样例。
- 07

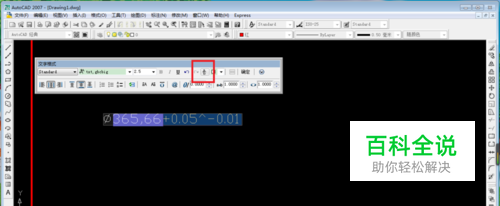

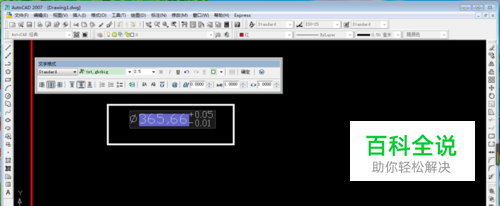

然后点击图中堆叠图标。
- 08

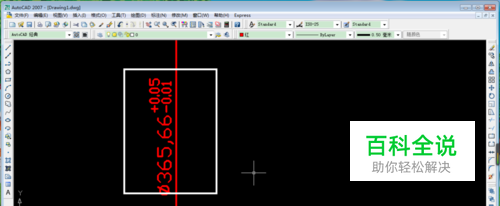

下图即为之后的效果。
方法/步骤3 其它输入文字的方法
- 01

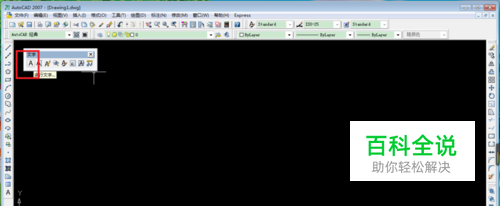

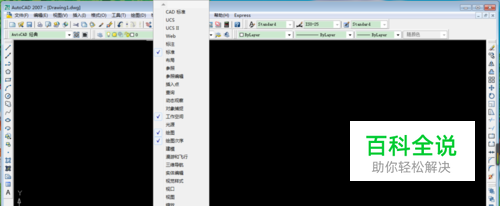

随便选择图标，右击，选择文字。
- 02
弹出文字窗口，选择多行文字。
- 03

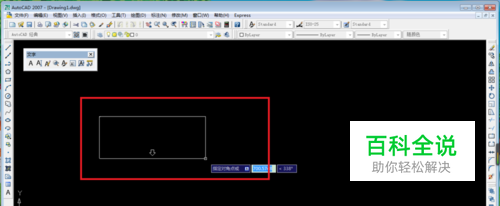

接下来，选择需要输入的区域。
- 04

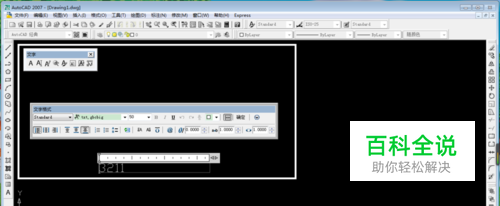

最后输入想要的文字即可。选中文字可进行字号、字体、对齐方式等操作。
