CAD中如何修改标注上方文字大小？
当我们用CAD制图时，进行图形的标注是必不可少的。但有时候标注的文字大小和我们整个图不协调，影响图形的美观，这时候就需要对标注上方文字大小进行修改。具体操作步骤如下：
操作方法
- 01

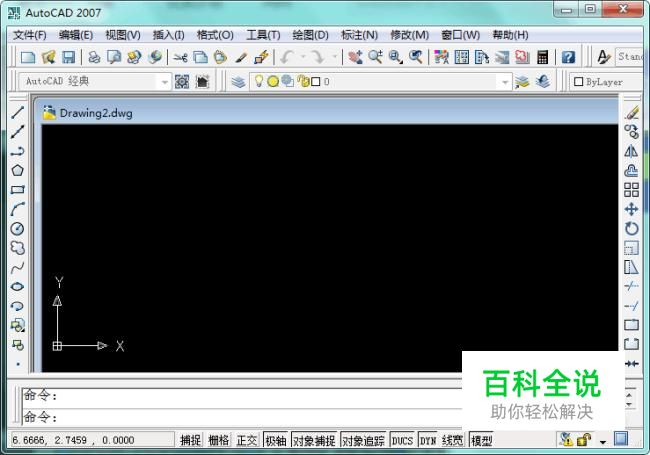

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

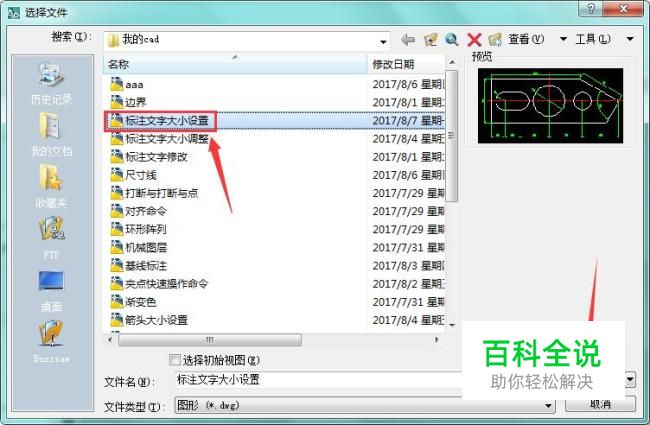

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，点击打开，如图所示
- 03

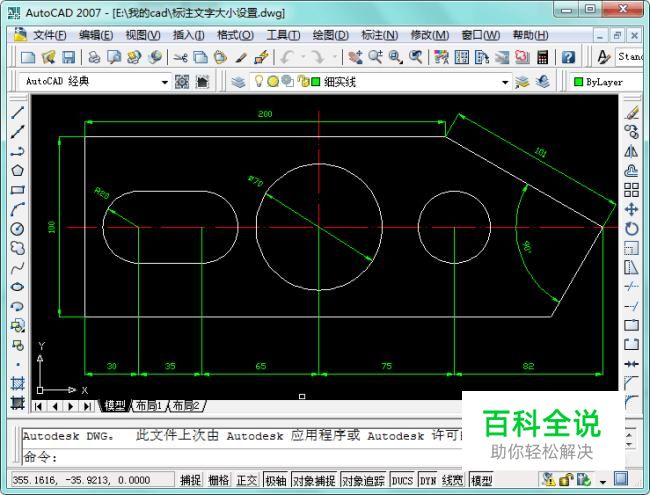

打开图形后，可以发现标注上方的文字大小有点小，不容易看清。接下来我们将文字调大，如图所示：
- 04

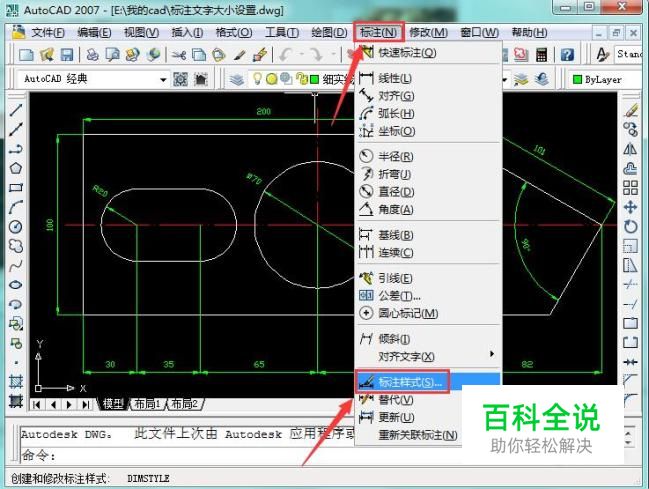

在绘图区域上方找到“标注”选项，点击打开，在其子菜单中找到“标注样式”选项，点击打开，如图所示：
- 05

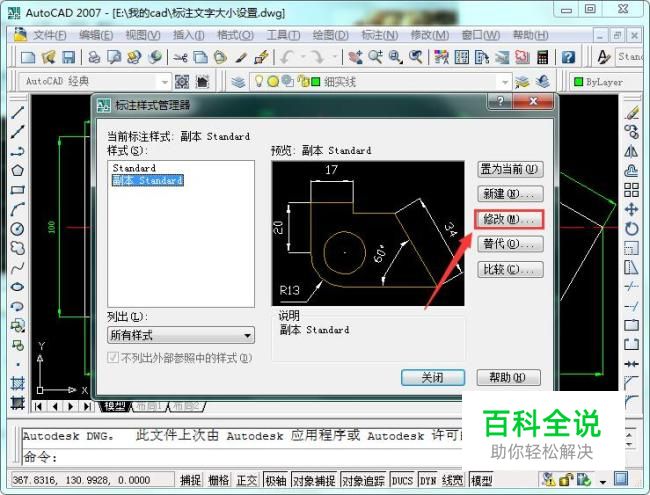

打开标注样式管理器后，在其界面内找到“修改”选项，点击打开，如图所示：
- 06

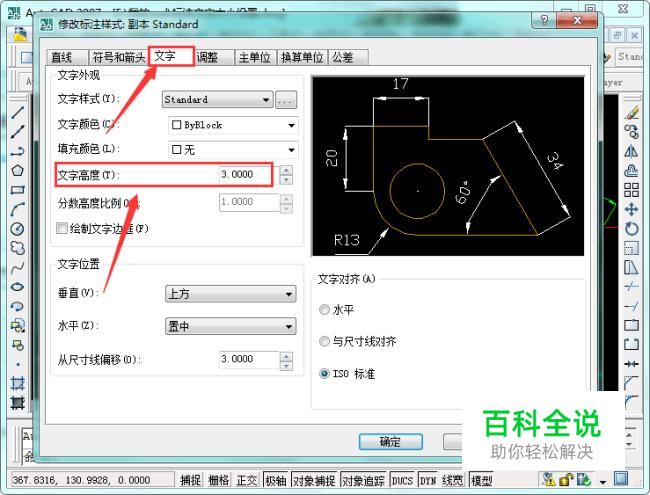

点击修改后，在弹出的界面中找到“文字”选项，并在文字下方找到“文字高度”选项，修改后面的文字高度，如图所示：
- 07

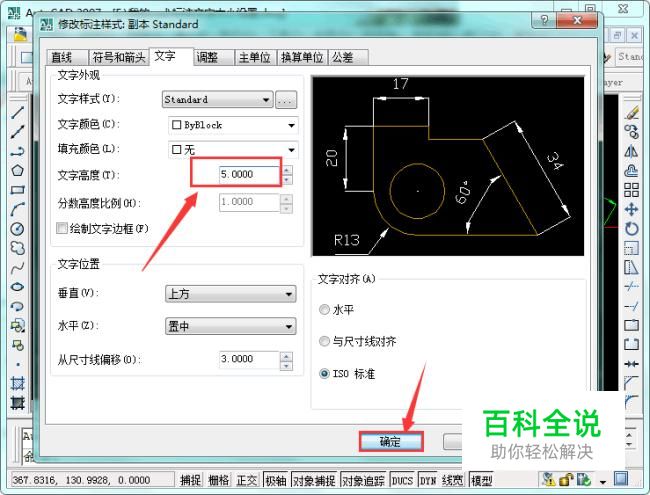

根据自己图纸的实际要求需要，修改文字高度大小，这里我以修改“5”为例说明，修改完成后，点击下方确认，如图所示：
- 08

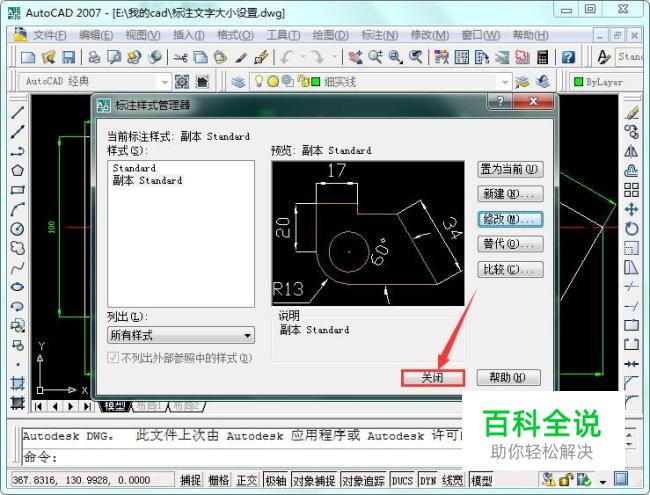

在弹出的界面中点击下方“关闭”选项，标注文字修改则操作完成了，返回上一界面。如图所示：
- 09

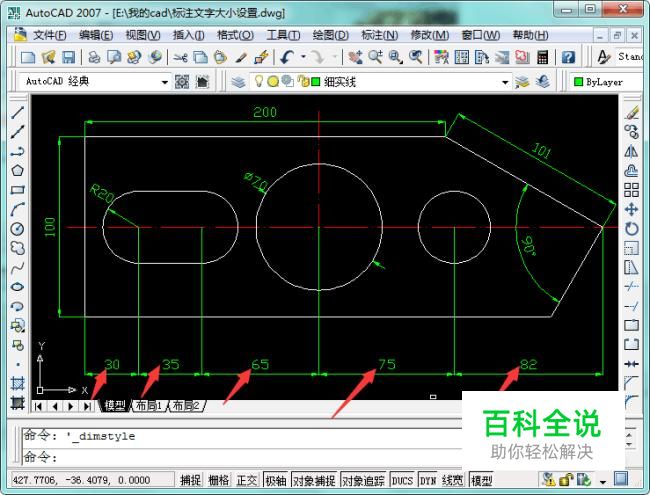

返回到绘图区域后，可以看到文字大小已经调整我们需要的大小了，操作完成，如图所示：
