CAD中如何更改标注箭头的大小？
在CAD绘图中，由于所绘制的图形尺寸大小不一样。因此，在不同情况下，我们的标注箭头可能与我们的图纸大小不搭，影响图形美观。怎样修改标注里面的箭头大小呢？其具体操作步骤如下：
操作方法
- 01
在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

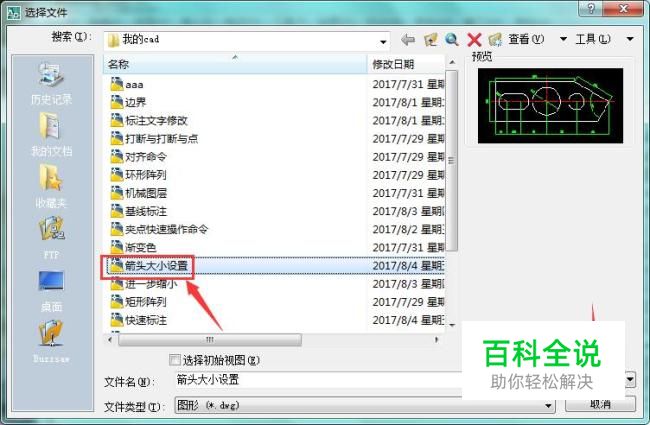

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，点击打开，如图所示：
- 03

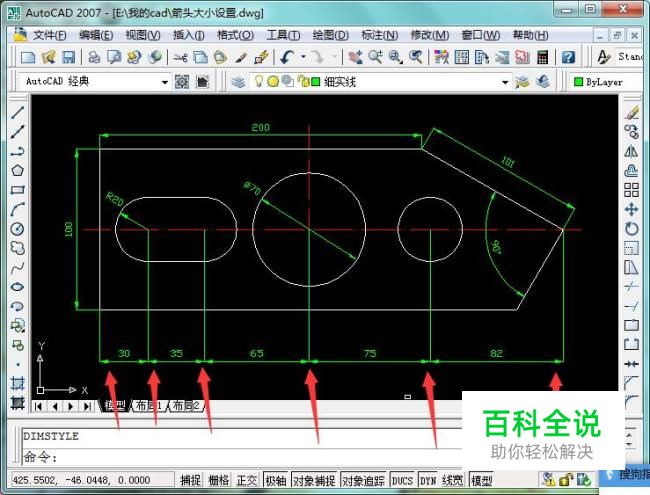

打开图形后，可以看出我们标注里的箭头太小，无法看清，也不美观。因此我们的目的就是将图中尺寸箭头调大。如下图所示：
- 04
在命令栏里输入标注样式管理器快捷键符号“d”（或者在绘图区域上方“格式”选项中找到“标注样式”选项，也可以实现这一操作），如图所示：
- 05
点击空格或者回车键确认执行“标注样式”命令，在弹出的界面中找到“修改”选项，如图所示：
- 06
点击“修改”选项，在弹出的界面中找到“符号和箭头”选项，点击，在下方找到“箭头大小”，如图所示：
- 07
更改“箭头大小”选项下方数值，将里面的数值“1.000”改为“5.000”，改完数值后点击确认回到上一界面，如图所示：
- 08
回到上一界面后，找到下方“关闭”选项，点击关闭，如图所示：
- 09
回到绘图界面后，可以发现我们的箭头大小已经调整为我们设置的大小了，操作完成，如图所示：
