如何修改CAD中标注上文字大小？

2024-03-20 00:59:21

标注是CAD中的基本操作，而有时CAD标注字体大小与我们的图纸大小不协调，这将直接影响图纸的查看以及打印的效果。我们如何修改文字大小呢？其具体步骤如下：

操作方法

01

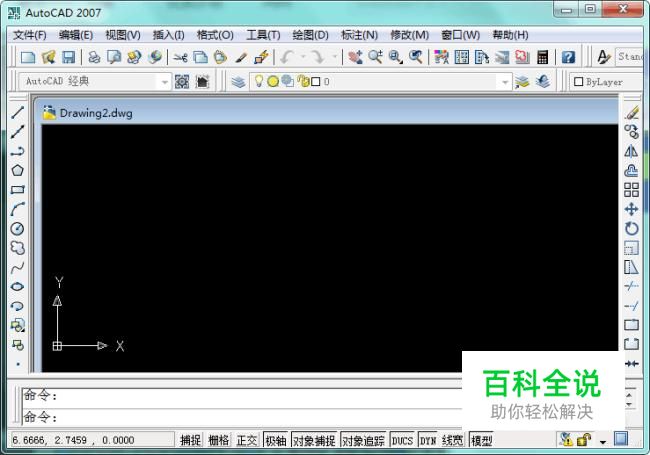

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

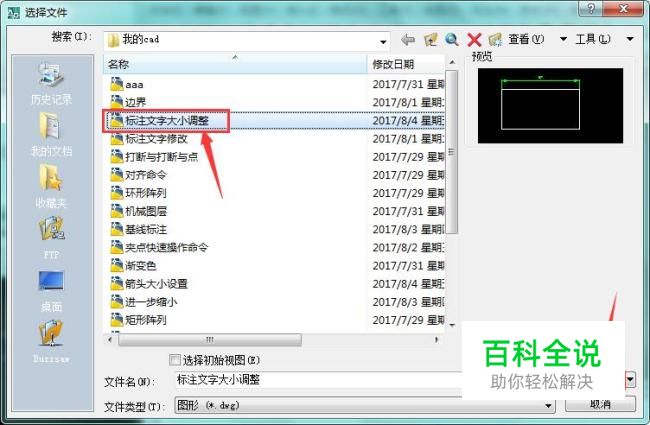

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，点击打开，如图所示：
03

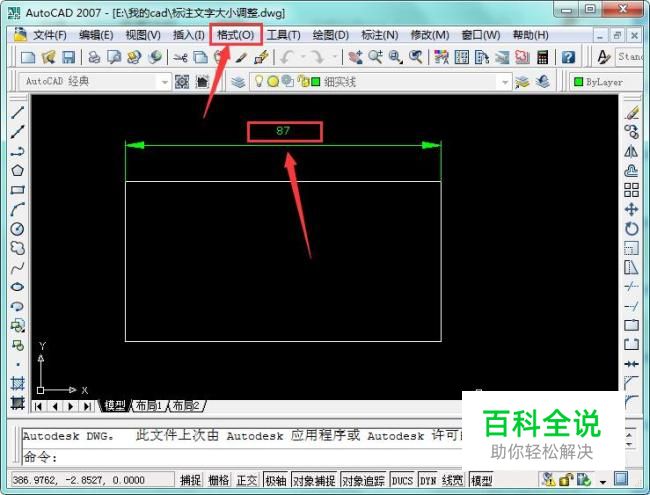

打开图形如下图，发现标注上方字体很小。我们的目的就是改变标注上方文字大小。首先，在区域上方找到“格式”选项，如图所示：
04

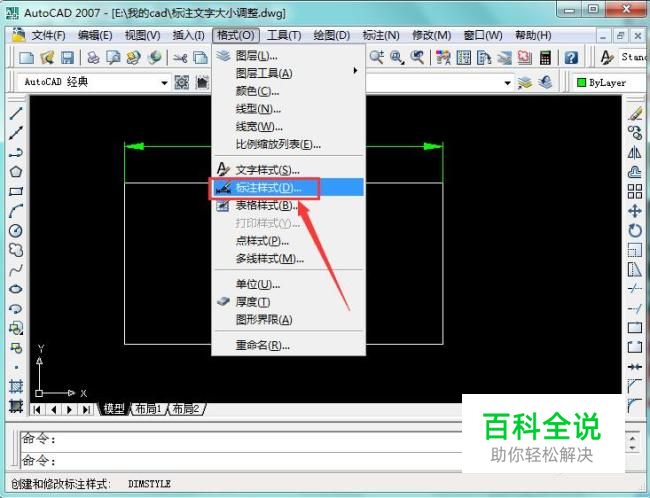

点击“格式”选项，在弹出的子菜单中找到“标注样式”选项，如图所示：
05

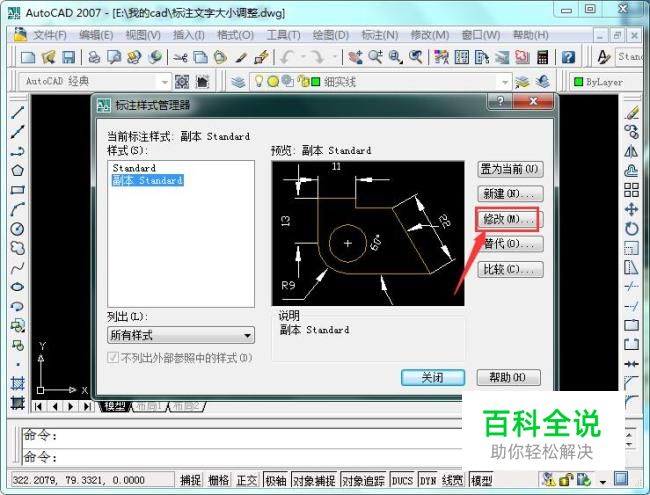

点击“标注样式”选项，在弹出的页面中找到“修改”选项，如下图所示：
06

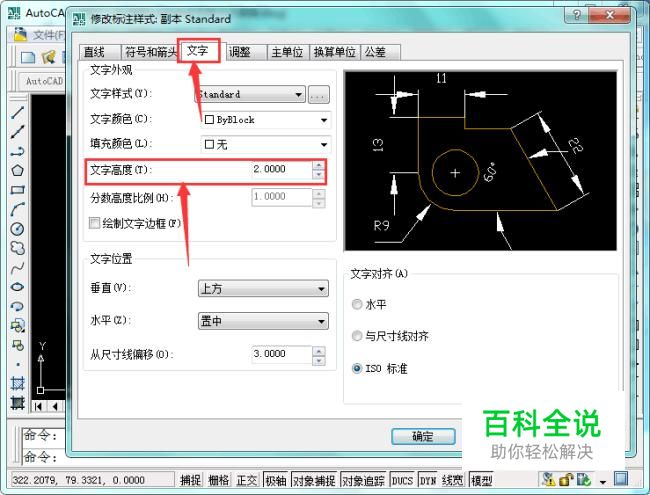

点击“修改”选项，在新弹出的页面里面上方点击“文字”选项，然后在下方可以看到“文字高度”选项，如图所示：
07

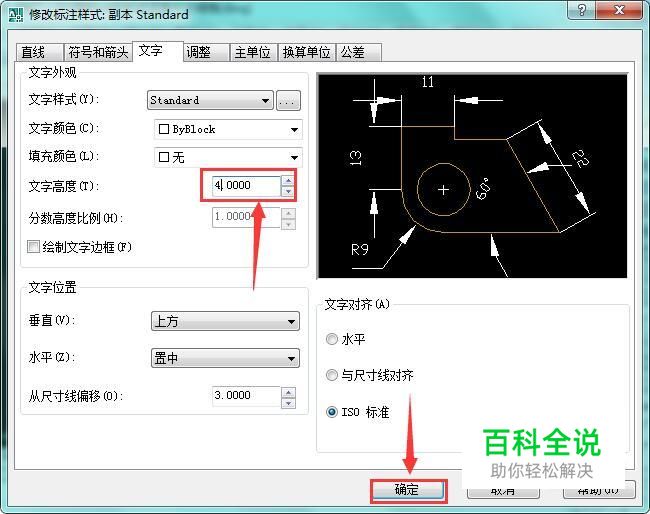

根据具体图形需要，更改文字高度大小，这里将文字高度从“2.000”改为“4.000”，找到下方“确认”选项，如图所示：
08

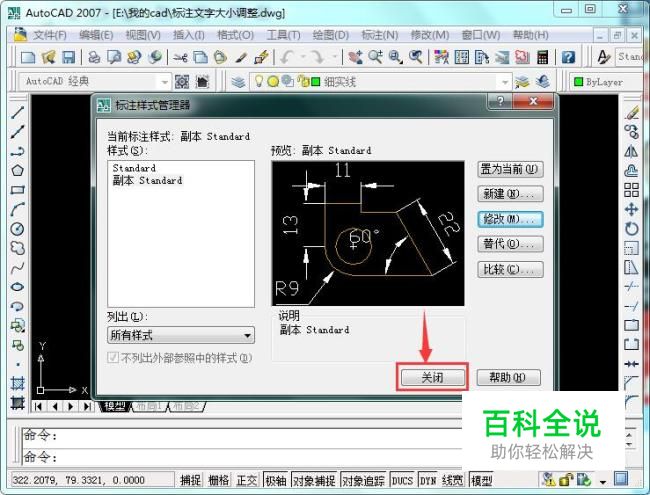

点击“确认”选项，返回到上一界面，找到下方“关闭”选项，如图所示：
09

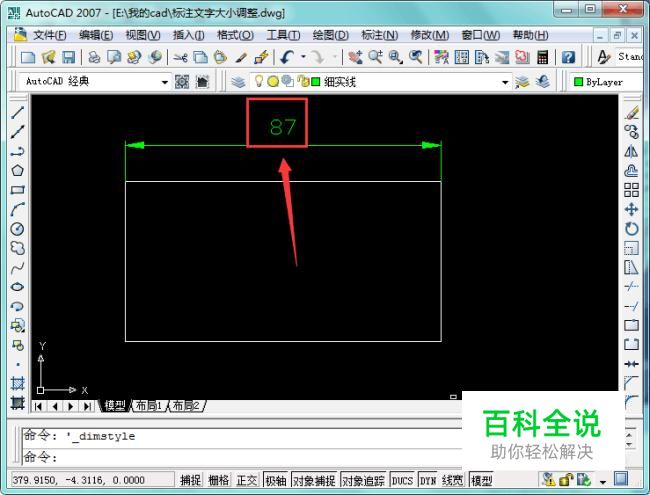

点击“关闭”选项，返回到绘图界面，修改标注文字大小操作完成，可以发现我们的文字大小已经调整成为我们所需要的了，如图所示：
