CAD标注时文字过小怎么办?

CAD是常用的制图软件,其强大的绘图功能能满足绘图人员各方面的需要。但功能强大的同时,有许多细节问题很是繁琐,这里为大家提供当使用标注功能时标注的文字过小的解决办法。

操作方法

  • 01

    如果遇到标注文字过小的情况属于文字比例问题,要适当修改文字比例。首先在菜单栏找“格式”。

  • 02

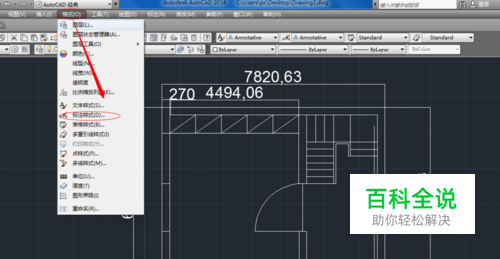

    “格式”的下拉菜单有“标注样式”的选项,选择“标注样式”进入标注样式设置界面。

  • 03

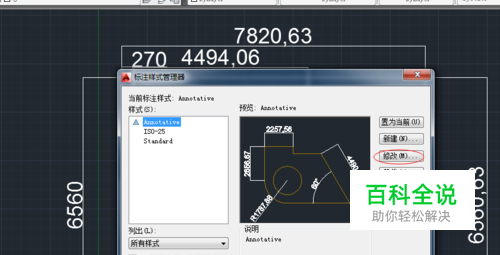

    在“标注样式”设置界面的左侧有“修改选项”,点击修改,进入修改界面。

  • 04

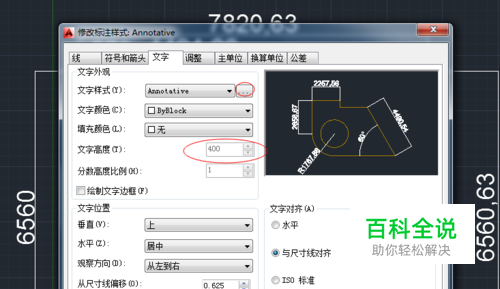

    进入修改界面后首先进入“文字”修改界面,“文字高度”输入400一般就可以了。然后再点击“文字样式”后面的“...”,进入更多修改选项。

  • 05

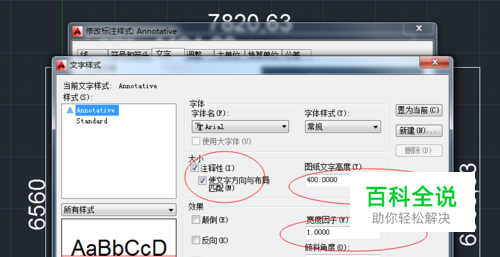

    进入这个界面后勾选“使文字方向与布释匹配”,然后修改“文字高度”和“宽度因子”,“宽度因子”用1就可以。

  • 06

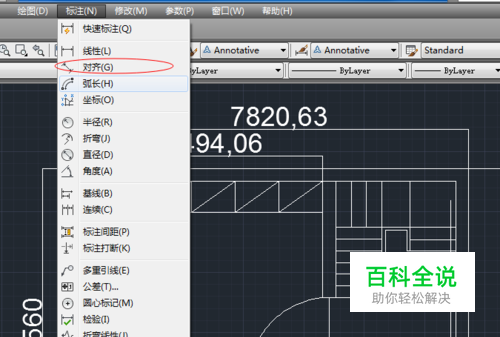

    最后进行“标注”,可以选择“对齐标注”。

  • 07

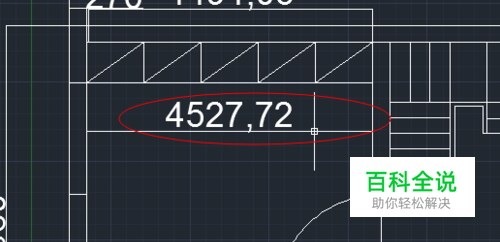

    线段距离就可以显示出来了。
