修改CAD标注文字的相关技巧

默认状态下，标注的文字显示的就是标注的测量值，也就是大家常说的尺寸，在标注样式中可以设置前后缀和公差，同时标注文字是一个多行文字，但又与多行文字有所不同，可以混合静态的文字、动态的尺寸值（距离、角度、直径等）和转换单位或公差。

编辑CAD标注文字

  • 01

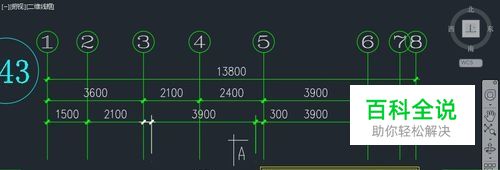

    标注文字的编辑很简单，直接双击标注编辑文字（如果你的CAD版本不支持双击编辑标注文字，可以输入ED命令后单击标注文字），就会弹出多行文字编辑器，可以在多行文字编辑器中对标注文字进行编辑，如下图所示。

  • 02

    不同版本的CAD的多行文字编辑器的形式不同，有的是命令面板，有的是工具栏，但基本选项和编辑方法是类似的。引用的经验中已经详细讲解，此处不再赘述。

标注添加公差

  • 01

    编辑标注文字时可以使用多行文字编辑器的大部分功能，如回车换行、插入字段、设置上下划线等。还可以利用多行文字堆叠来写公差。我们可以在标注的测量值后面加上-0.02^+0.02，选中这些添加的文字，单击多行文字编辑中的堆叠按钮，如下图所示。

  • 02

    ^前面的文字作为下标，后面的文字作为上标，两个同时选中后就得到了公差的效果，如下图所示。

标注文字换行

  • 01

    标注文字有一些跟普通多行文字相同的控制符，例如输入 \P表示换行，同时也有一些特殊的控制符，例如 <>表示测量值， \X表示前后的文字分别位于尺寸线的上方和下方（P和X必须大写）。\P可以使用多次，也就表示可以多次换行，而<>和\X只能使用一次，后面如果第二次输入将被忽略。 例如可以选中一个标注，在特性面板（CTRL+1）中文字替代栏中输入下面的文字或直接在标注文字中选中测量值后粘贴下面的文字：“第一行：<>\P第二行\X下面第一行<>\P\X下面第二行，如下图所示。

  • 02

    然后看看写出来的效果，对上面所说的就清楚了，我们可以看到后面第二次输入的<>和\X保留了原来的字符，没有起任何作用，如下图所示。

  • 03

    在CAD高版本，如果直接编辑标注文字是复制粘贴上述文字，需要拖动箭头调整多行文字的宽度，如果宽度过小，文字也会自动换行，如下图所示。

    小结

    • 01

      上面只是介绍了针对标注文字编辑比较有价值的一些应用，多行文字编辑器里有很多功能，例如插入字段、符号等等，都可以用于标注文字，如果感兴趣，可以都试试。
