Google Earth 文件与CAD文件的相互转换

将介绍使用测绘仪器测量所得文件在Google Earth 中勾画地块，道路等，后续导入至CAD操作以及再返回获取Google Earth 获取坐标的方法。

操作方法

  • 01

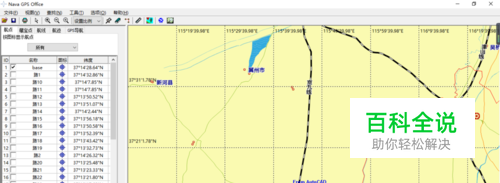

    GPS数据导入NAVA GPS Office，提取测量点。

  • 02

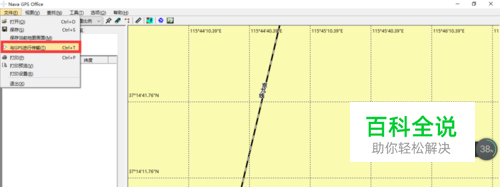

    选取测量点，导出为kml格式。

  • 03

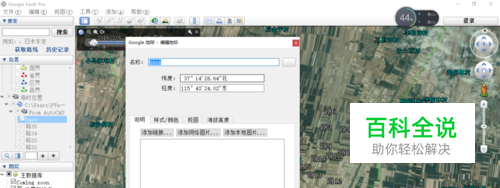

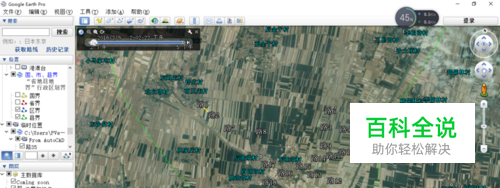

    用谷歌地球打开kml格式文件，并文件的文件夹内随意新建base点，将被选为cad的（0,0）点，要记住base坐标值，稍后cad转回kml会用到。然后将位置另存为kml格式。

  • 04

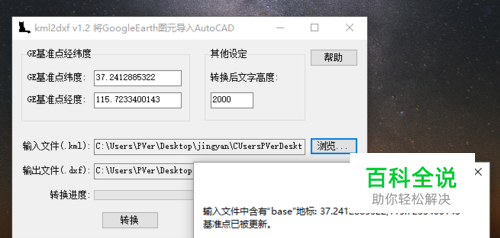

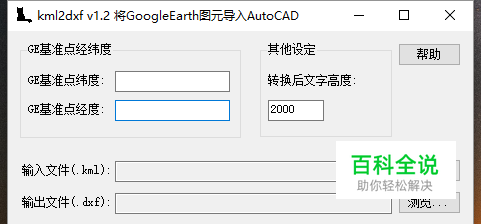

    打开kml2dxf软件，点击浏览，导入上步保存的kml，将会自动识别base点，点击转换。

  • 05

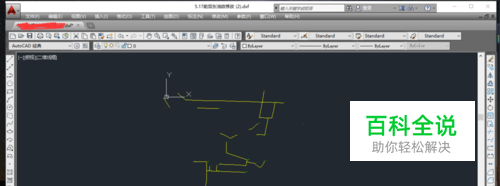

    打开转换的dxf文件，通常谷歌地球数据单位是m,所以导入cad后注意单位的转换，如看不全整个图像，点击Z，再点击A。导入到cad完成，可以进行下一步在CAD中的各项操作。

方法/步骤2

  • 01

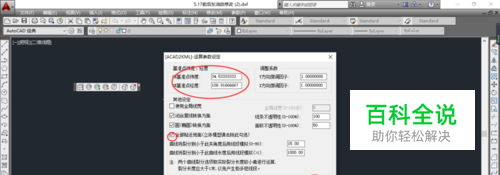

    CAD中操作完成导出需要经纬度坐标值：点击工具-加载应用程序，选择插件acad2kml,命令框输入acad2kml弹出如下窗口，基准点经纬度即Google  earth中的base坐标值，此时需要把Google  earth中坐标改为小数点格式（Google  earth中工具-选项中设置），然后复制进来，注意去掉°符号。点击确认保存既可。

  • 02

    用Google  earth打开保存的kml文件检查时候有偏移，若有需重复上步骤调整。想得到各点坐标，需要用NAVA GPS Office软件打开保存的kml文件。储存为CSV既可。
