Proteus 教程
Proteus软件目前的最新版本为7.2，先按要求把软件安装到计算机上，安装结束后，在桌面的“开始”程序菜单中，单击运行原理图(ISIS 7 Professional)或PCB (ARE 7 Professional)设计界面
操作方法
- 01

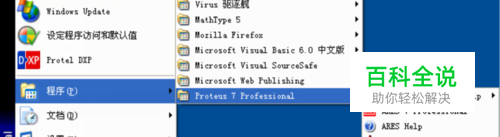

ISIS 7 Professional 在程序中的位置
- 02

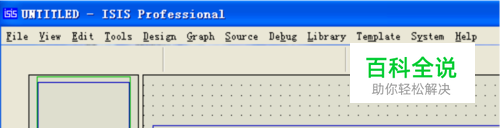

ISIS 7 Professional 运行时的界面
- 03
元件的拾取 在桌面上选择【开始】→【程序】→“Proteus 7 Professional”，单击蓝色图标“ISIS 7 Professional”打开应用程序。ISIS Professional的编辑界面如图3所示。
方法/步骤2
- 01

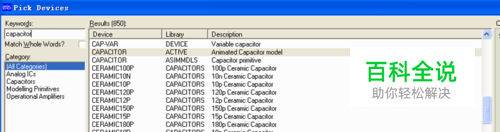

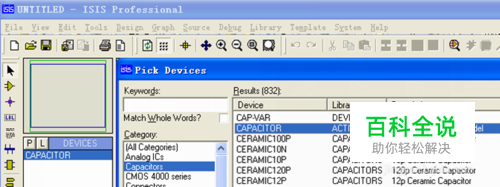

用鼠标左键单击界面左侧预览窗口下面的“P”按钮，如图4所示，弹出“Pick Devices”(元件拾取)对话框，如图所示。
- 02
右侧自上而下分别为元件图形和元件封装，图5中的元件没有显示封装。
- 03

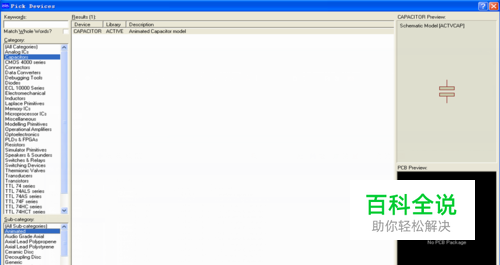

直接拾取元件示意图
方法/步骤3
- 01
按照电容的拾取方法，依次把五个元件拾取到编辑界面的对象选择器中，然后关闭元件拾取对话框。元件拾取后的界面如图
- 02

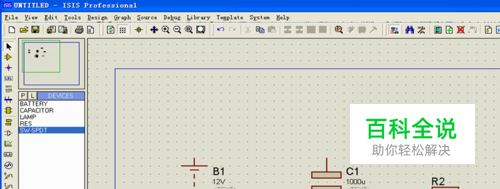

下面把元件从对象选择器中放置到图形编辑区中。用鼠标单击对象选择区中的某一元件名，把鼠标指针移动到图形编辑区，双击鼠标左键，元件即被放置到编辑区中。电阻要放置两次，因为本例中用到两个电阻。放置后的界面如图
