PowerDesigner使用教程：[2]新建业务流程图

PowerDesigner系列产品提供了一个完整的建模解决方案，业务或系统分析人员，设计人员，数据库管理员DBA和开发人员可以对其裁剪以满足他们的特定的需要
本系列将简单介绍PowerDesigner入门使用操作，若有不足或需要补充之处，欢迎留言指正
业务流程图（Transaction Flow Diagram, TFD）就是用一些规定的符号及连线来表示某个具体业务处理过程。

操作方法

  • 01

    这里举一个简单的去医院看病的流程来进行演示，流程如下（暂不考虑流程的严谨性）： 挂号-->排队看病-->医生诊断开药-->取药回家

  • 02

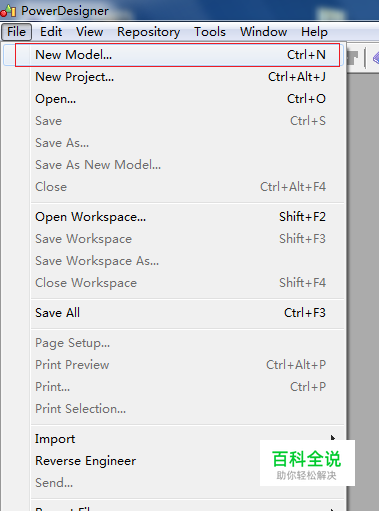

    点击菜单栏新建

  • 03

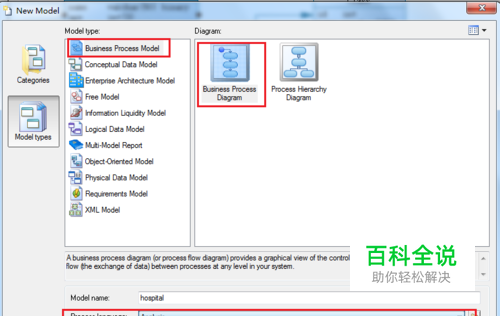

    选择业务模型，命名并选择流程语言

  • 04

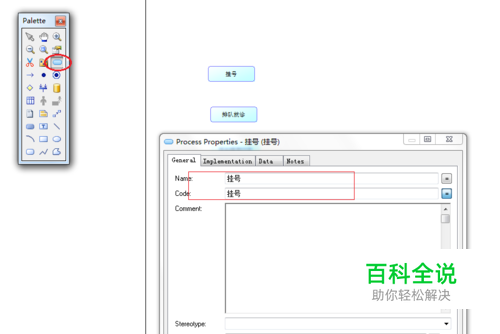

    工具栏，选择process（下图已标），并命名

  • 05

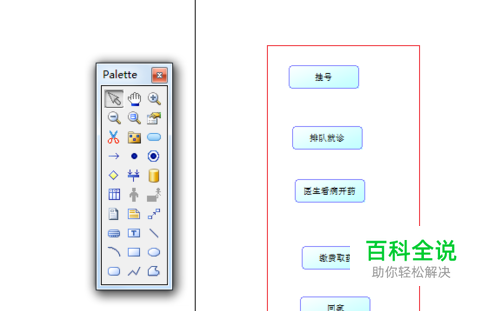

    完成就诊业务需要的（挂号、排队。。取药）等步骤

  • 06

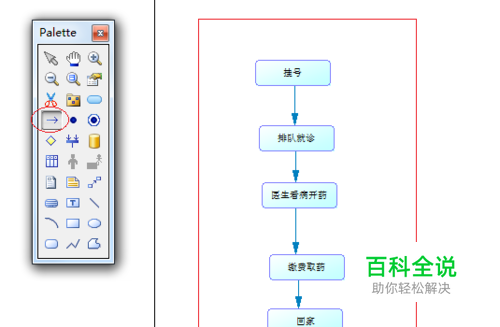

    选择Flow工具，将流程连贯起来，如下图
