EDA如何进行波形仿真
EDA学习已经有段时间了，现在复习之前学过的东西，发现好多东西都生疏了，EDA波形的仿真就是其中的一个。虽然现在要用到波形仿真的不多，不过当时学习的时候，确实花掉了我不少的时间，下面我就来分享给大家
操作方法
- 01

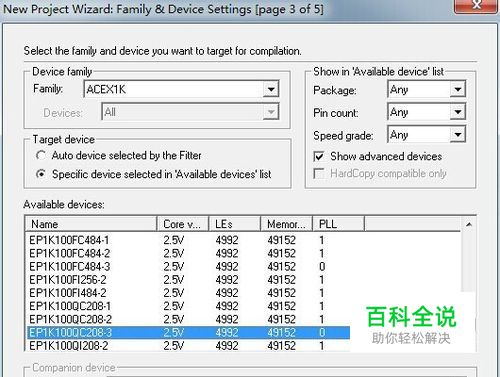

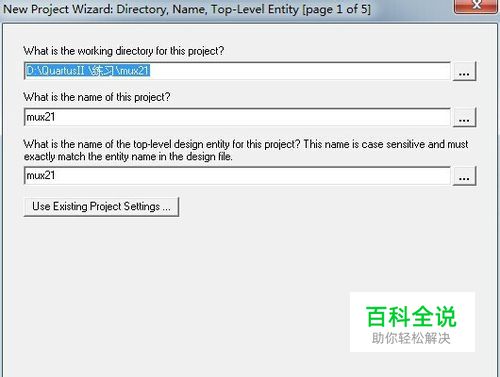

首先需要新建一个工程，选择芯片。图一的红色区域点击，选择第三个new project 之后到图二，选择储存的路径，下一步图三，选择芯片。之后芯片建好后如图四
- 02

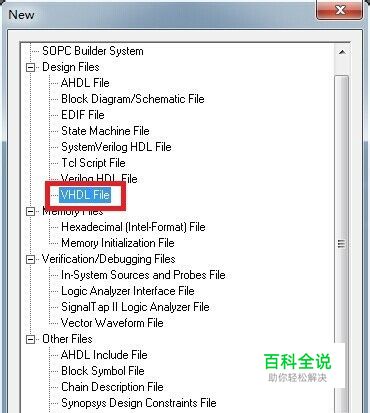

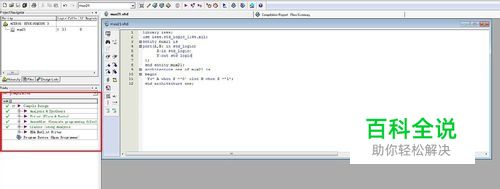

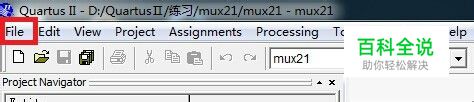

接下来开始写程序，编译。首先点file 第一步的一图。之后选择第一个new 。选择图一的红色区域。之后编辑程序，程序编辑好之后，保存文件，文件保存好之后进行编译。见图二的红色区域，点击即可 编译好之后和图三两个红色区域那样就算成功了
- 03

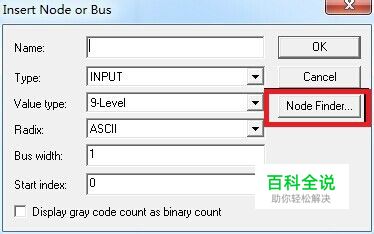

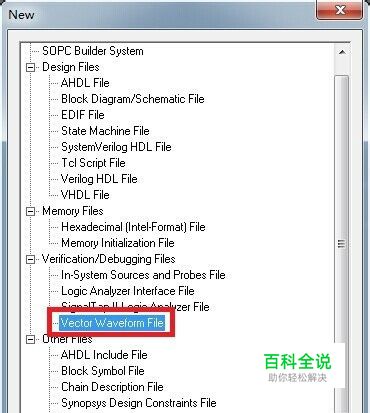

单击 File 选择New,在 new 窗口中的 other Files 中选择 Vector Waveform File, 按OK 后如图二，右击红色区域，选择Insert 再选Insert node or 出现如图三 下面就是数据的录入
- 04

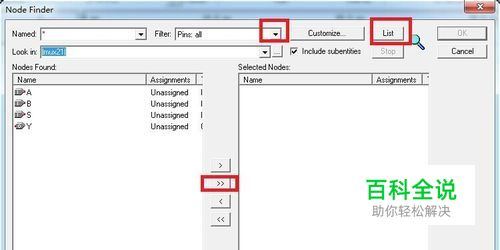

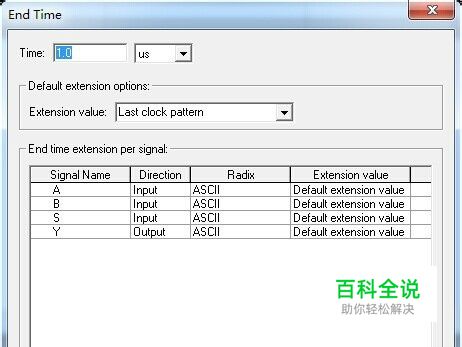

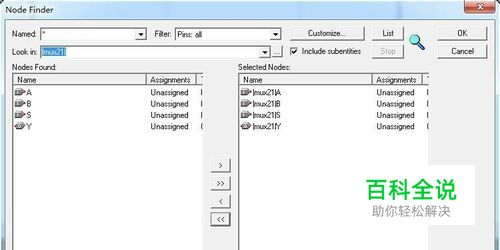

数据录入，先点击倒三角的下拉菜单，选择ALL，之后点击List。之后就会出现图二的样子。这里只是出现了左半部分，点击>>就会移到右边。点OK，就会出现如图三，到这里就数据录入就成功了。 接下来是准备时序仿真，之前要先设置仿真的时域，和删格尺寸。分别点击Edit time 和 Grid Siza如图三图四，一般的默认就够了，有需要也可以替换
- 05

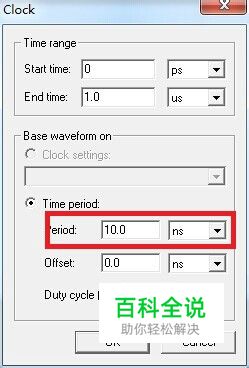

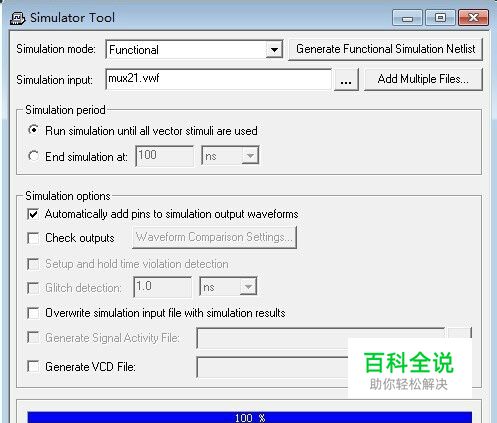

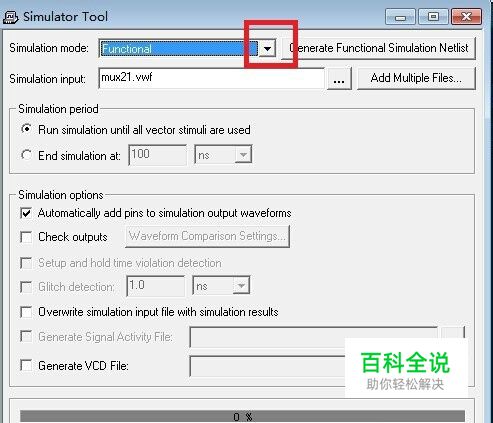

接下来需要设置每个输入的周期，点击图一红色区域 ，见图二，该周期，一般要有规律，便于验证 点击processing，选择 simulator Tool 如图三，点击三角下拉菜单，选择时序，或者功能仿真。点击Start ,达到100%后选择Report。就完成了，如图五:功能仿真
