Pspice仿真电路
Pspice软件在很多地方都用到，在教学中，老师已经常使用此软件仿真电路，跟实际计算结果对比，看计算结果是否正解。如下向新手门分享下如何利用PSpice仿真电路。
操作方法
- 01

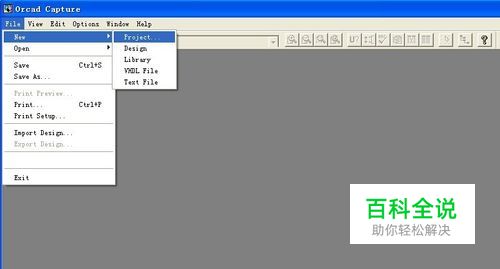

先打开软件，选择新建工程，点击菜单栏File-New-Project
- 02

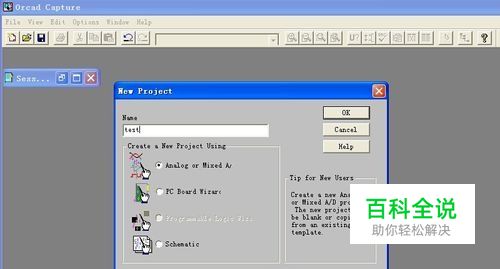

给工程取名字，因为要做Pspice仿真，所以选择Analog or Mixed A/D(数模混合仿真)。其它几项意思为PC Board Wizard(系统级原理图设计)、Programmable Logic Wizard(CPLD或FPGA设计)、Schematic (原理图设计) 。
- 03

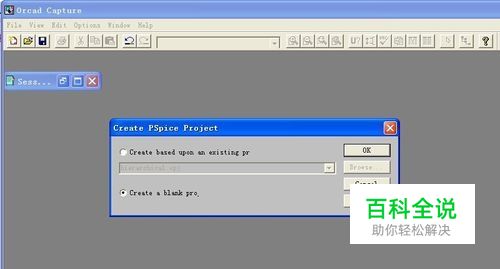

接着出来原理图窗口属性选择对话框，选择Create a blank pro(选择一个空的工程)。
- 04

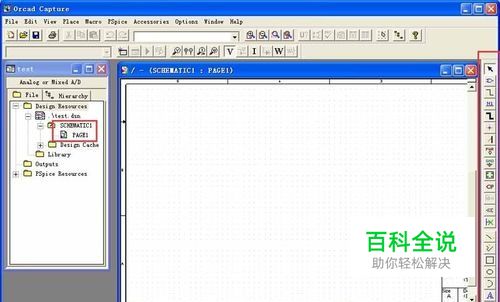

之后就生成工程了。工程下包含几大项，最主要的电路图就在SCHEMATIC1下面PAGE里绘制。软件最右栏为放置元件及画线等操作图标。
- 05

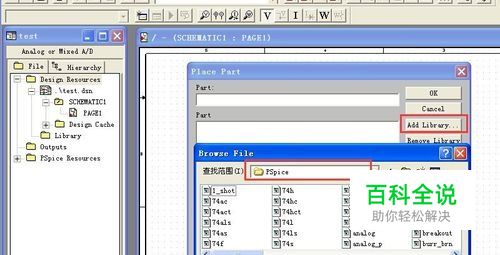

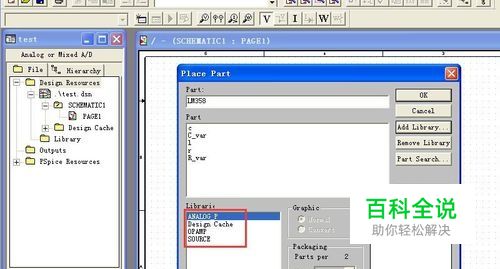

接下来就是绘电路图了。先找元件，点击最右拦place Part 图标，也可以选择菜单栏Place-part,点击Add Library。选择所需要的元件库。这里一定要在安装目录下Library下的PSpice里的元件库，只有这文件夹里的元件才能仿真。
- 06
本例子选择2个元件库文件，ANALOG_P(电阻、电容、电感元件)，SOURCE(电源)。
- 07

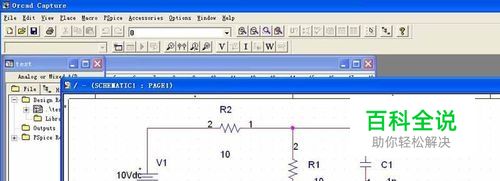

画线电路图，连线按W键，鼠标变十字时就可以连线了，画完取消按ESC键即可。连完线后要修改元件参数。双击元件参即可修改。完成后电路如图。
- 08

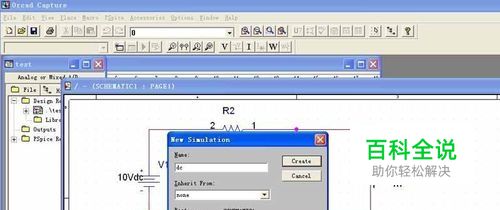

下一步就设置仿真参数了。点击New Simulation Profile 图标，或菜单栏PSpice-New Simulation Profile，在出来的New Simulation对话框中输入法名称。因为软件提供了多种仿真方法，可对同电路做多种仿真，建议对不同的仿真取对应有意义的名称，利用辨认。
- 09

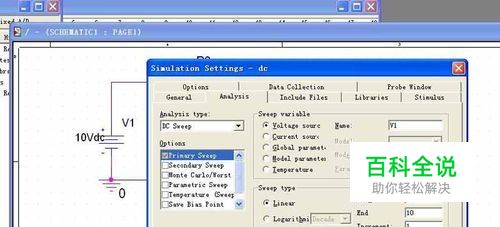

本例对电路做直流特性扫描分析，在Analysis type中选择DC Sweep，电源选择V1，从0V至10V，每次递增1V，做扫描。设置完点击运行或按F11键。
- 10

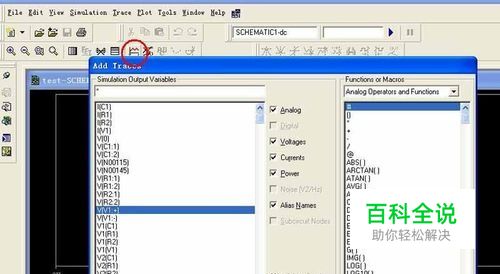

将出来PSice A/D面板。点击Add Trace，增加所要看的元件电压，可查看了所有元件的电压电流波形，同时，在最右面板中提供了运算，可以实现不同电压电流之间的运算。
- 11

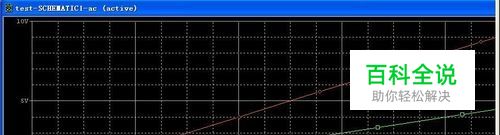

选择所要看的波形后，点击OK，则可看到波形。
