Matlab绘制三维曲面

最近再学习Matlab，就把Matlab主要的画图都搬到分享上来了。接着将Matlab绘制三维曲面。Matlab里的所有数据都表示成矩阵的形式。

操作方法

  • 01

    [X Y]=meshgrid(x,y):绘制二维图形是生成小矩形的个点 mesh(X, Y, Z): X,Y,Z是同维矩阵，颜色由colormap来决定 meshc(X,Y,Z): 除了生成网格曲面外，还在x-y平面生成曲面的等高线 meshz(X,Y,Z):除了生成网格曲面外，还在曲线下面加上一个长方形的台子。

  • 02

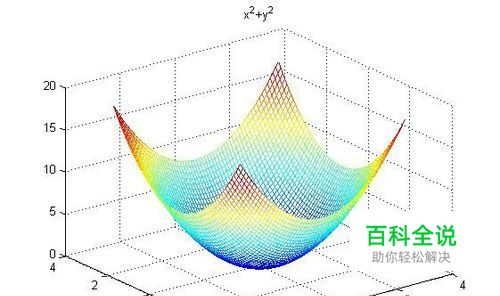

    Matlab示例： t1=-3:0.1:3; [x1, y1]=meshgrid(t1); %生成网格 z1=x1.^2+y1.^2; mesh(x1,y1,z1); title('x^2+y^2');

  • 03

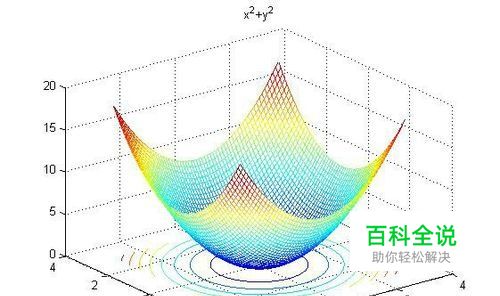

    t1=-3:0.1:3; [x1, y1]=meshgrid(t1); %生成网格 z1=x1.^2+y1.^2; meshc(x1,y1,z1); title('x^2+y^2');

  • 04

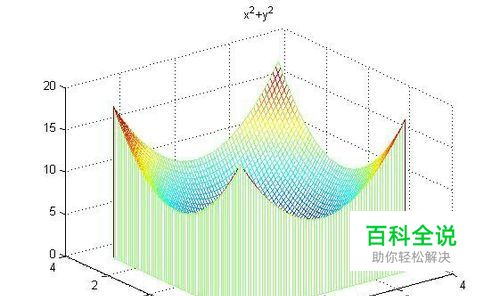

    t1=-3:0.1:3; [x1, y1]=meshgrid(t1); %生成网格 z1=x1.^2+y1.^2; meshz(x1,y1,z1); title('x^2+y^2');
