Matlab作图后坐标轴标注的修改

Matlab作图完成后，坐标轴的标注可能不是我们需要的，可能需要编程进行坐标轴标注的修改，可以使用命令进行修改。

操作方法

  • 01

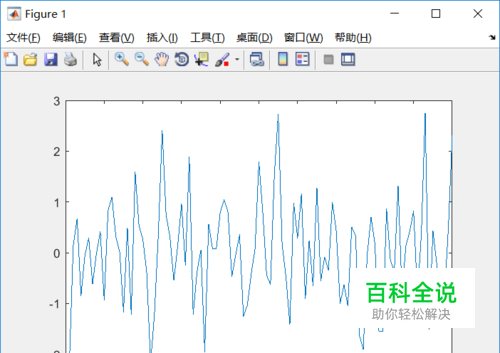

    首先做一条自动生成的图形； plot(randn(100,1)); 可以看到图形中坐标轴已经有了自动生成的标注。

  • 02

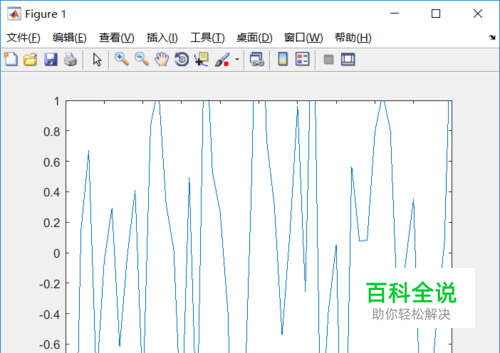

    使用axis命令可以自行修改坐标轴的范围。如： axis([0 50 -1 1]); 可以看到坐标轴又自行发生了变化，怎样进行修改呢？

  • 03

    这里会牵扯到两个值，gcf和gca；这里需要说明gcf表示的是整个图形，包括上面的工具栏等等；而gca只是代表了其中的坐标轴及内部的数据。 set(gca,'Xtick',[0 20 40],'Ytick',[-0.25 0.25],'fontsize',20); 在修改了标注之后，顺便还修改了字体大小。

  • 04

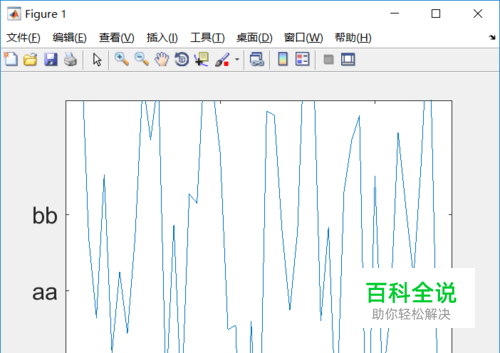

    当然也可以修改标注的字： set(gca,'Xticklabel',{'xx','yy','zz'},'Yticklabel',{'aa','bb'}); 需要注意的是，标签和上面的数量要一一对应。

  • 05

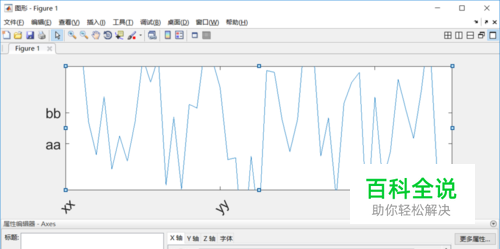

    还可以修改字体和字体的方向。 set(gca,'XTickLabelRotation',45);

  • 06

    除了使用命令修改，还可以进行手动修改。 进入“显示绘图工具和停靠图形”界面后，选中坐标轴，在坐标轴的属性中有刻度属性，可以根据要求自行修改。
