solidworks2014实例教程【1】

该为大家分享一篇solidworks2014实例教程,其他版本的solidworks都能使用该教程。

操作方法

  • 01

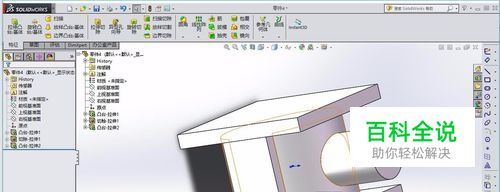

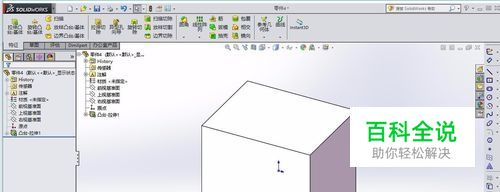

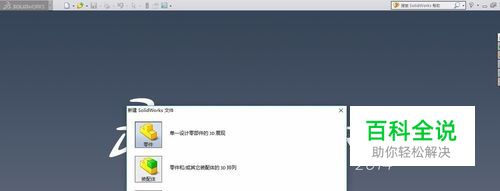

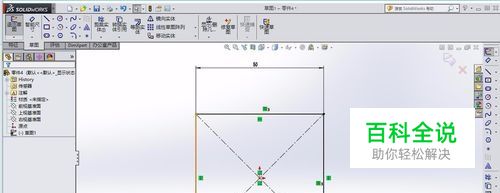

    打开solidworks2014软件,新建一个零件模型文件,点击拉伸命令,选择前视图,绘制草图,利用中心矩形以及相等约束矩形,然后拉伸矩形,为两侧对称。如图。

  • 02

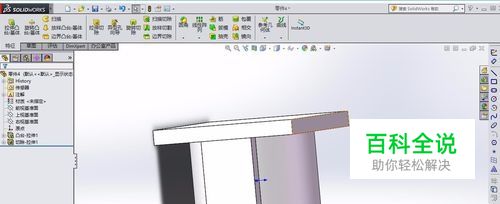

    在前视图基准面,绘制图形,绘制完毕后,拉伸切除,两侧对称,如下图所示。在上视图绘制一个圆形,拉伸凸台。

  • 03

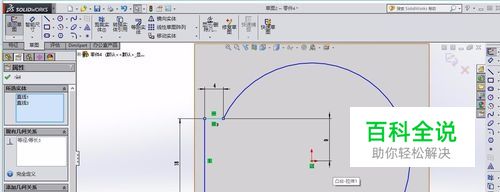

    在上述拉伸出来的圆柱的上表面,绘制矩形,利用中心矩形的工具,绘制图形,然后拉伸矩形,如图。

  • 04

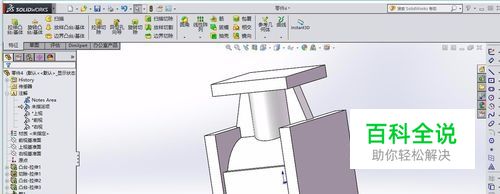

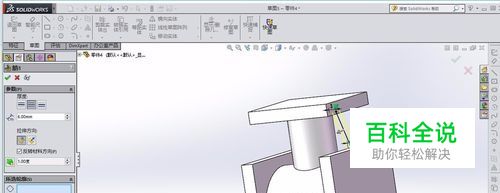

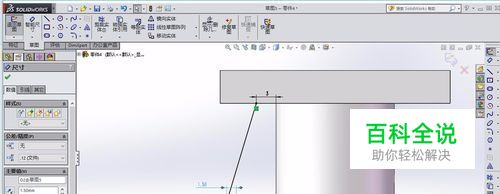

    在右视图基准面绘制草图,绘制一条直线,设置相关的距离参数,完成后选择特征筋,然后进行镜像,镜像该筋。

  • 05

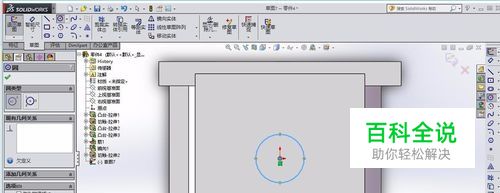

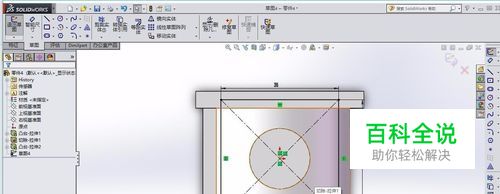

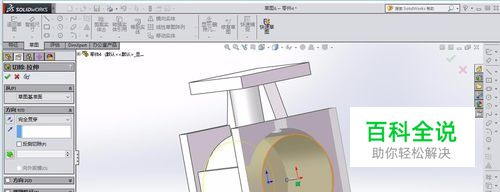

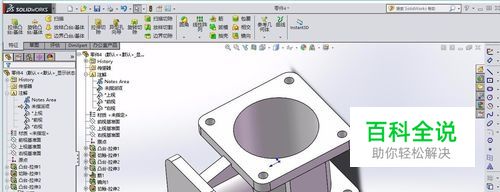

    在特征拉伸1的上表面,绘制圆形,拉伸类型为切除,选择完全贯穿。在特征拉伸3的上表面,绘制圆形,同样为拉伸切除。

  • 06

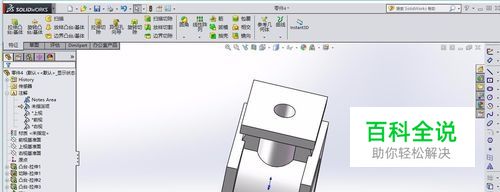

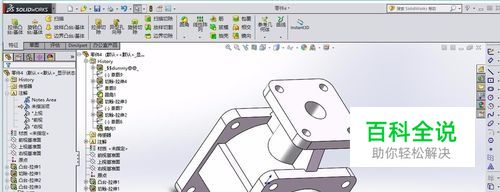

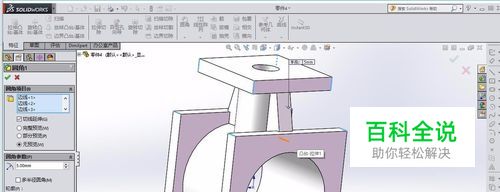

    倒圆角,圆角的大小为5,在特征拉伸1的上表面绘制4个圆,拉伸切除,成为4个通孔。在如下图所示的位置继续拉伸切除通孔。
