如何运用AutoCAD软件绘制吊钩
吊钩是我们比较常用的物件，我们在进行CAD机械制图的时候也经常绘制它。下面小编就给大家分享一下如何用AutoCAD绘制吊钩。
操作方法
- 01

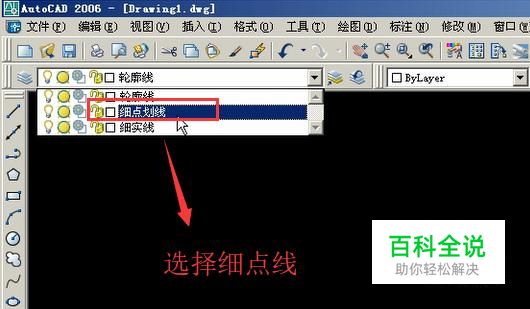

打开AutoCAD软件，选择线条下拉框中的细点划线，如下图所示，一般用细点划线绘制辅助线
- 02

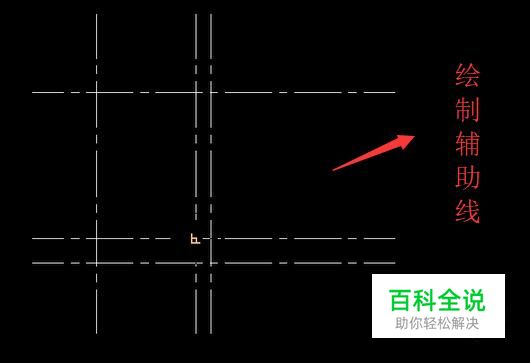

接下来我们选择线条工具在界面中绘制如下图所示的辅助线条，辅助线条主要用来帮助我们准确的绘制图形
- 03

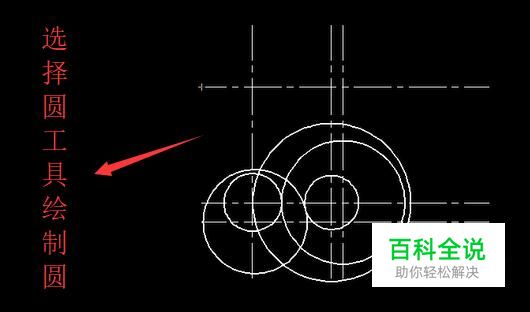

然后我们选择圆形工具绘制如下图所示的多个相切圆，注意位置以及大小要恰当
- 04

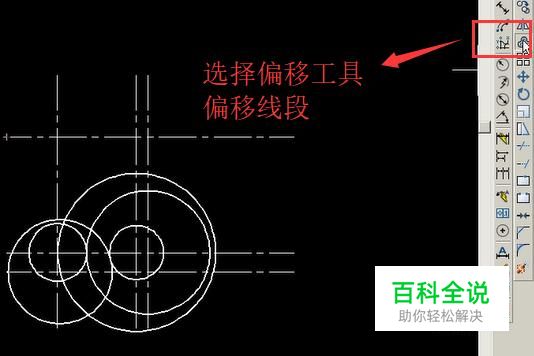

接下来我们选择右侧的偏移工具对图形中的辅助线进行偏移，帮助我们把绘制好的图形进行对称，如下图所示
- 05
进行线段偏移以后的形状如下图所示，我们看到图形已经进行了对称处理
- 06

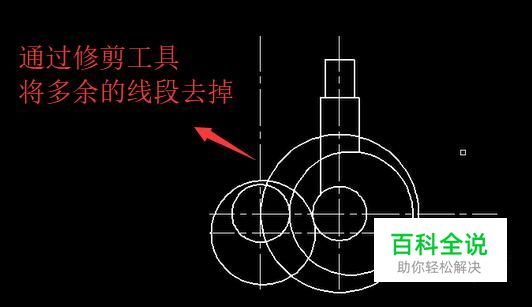

接下来我们选择修剪工具将多余的线段去掉，如下图所示，在这个阶段辅助线已经用完了，所以可以去除了
- 07

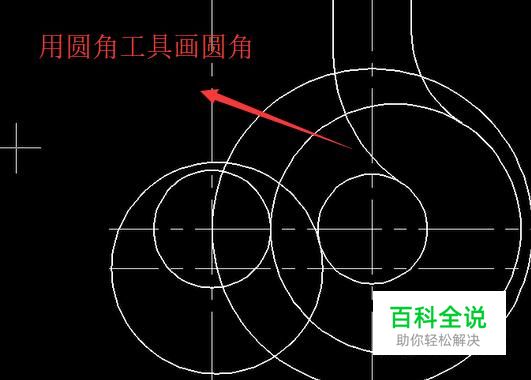

然后我们用圆角工具将吊钩的弯曲位置绘制出来，如下图所示，注意曲度要调节好
- 08

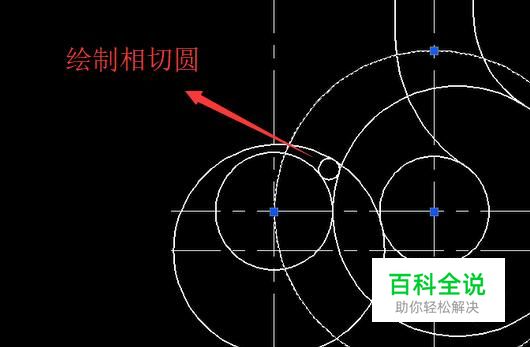

然后我们在三个圆的相切处绘制一个小圆，如下图所示，这个小圆就是吊钩的头
- 09

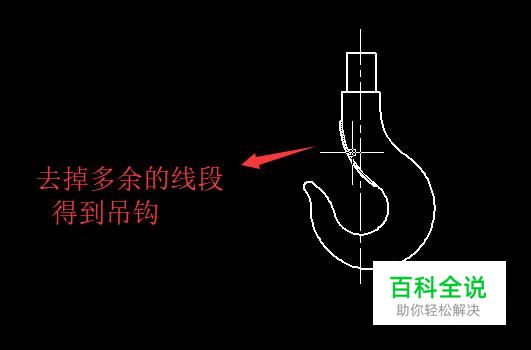

最后我们用裁剪工具将多余的线段去掉就能得到一个吊钩了，如下图所示
