如何用AutoCAD软件绘制圆柱轴承

2024-04-02 12:27:40

AutoCAD可以用来绘制很多的机械图形，而圆柱轴承是经常需要绘制的图形之一。下面小编就给大家分享一下如何用AutoCAD绘制圆柱轴承。

操作方法

01

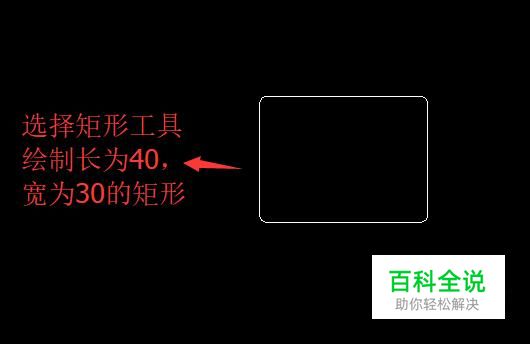

首先打开autocad软件，选择矩形工具，绘制一个长为40，宽为30的矩形，如下图所示
02

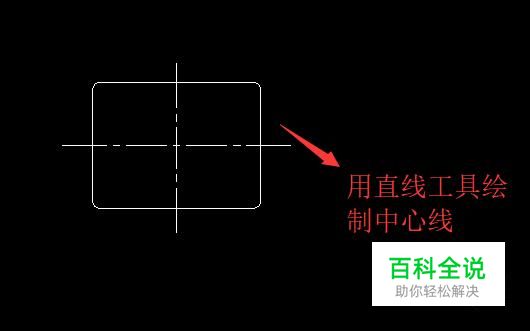

接下来我们选择CAD中的直线工具，如下图所示，用直线工具绘制两条相交的中心线，如下图所示
03

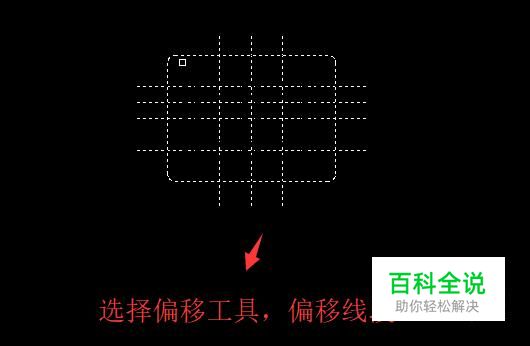

然后我们选择偏移工具，将矩形中的线段进行偏移，如下图所示
04

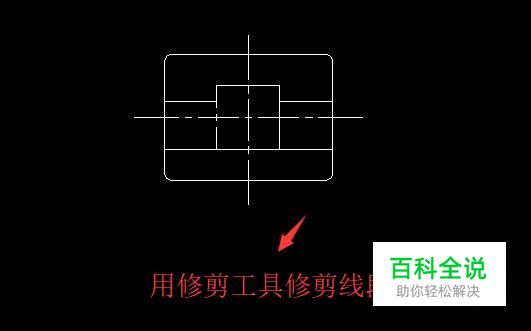

接下来用修剪工具对多出来的工具进行修剪裁切，如下图所示
05

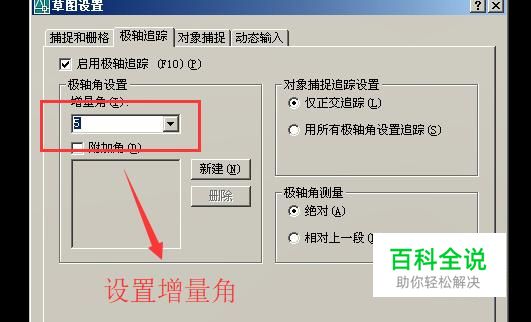

接着我们打开草图设置界面，在弹出的界面中填写增量角大小，如下图所示
06

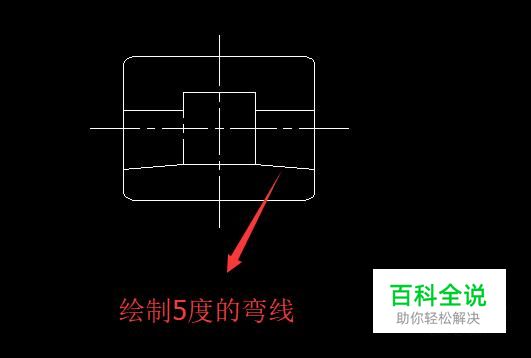

然后继续使用直线工具绘制一个有5度的弯曲线条，如下图所示
07

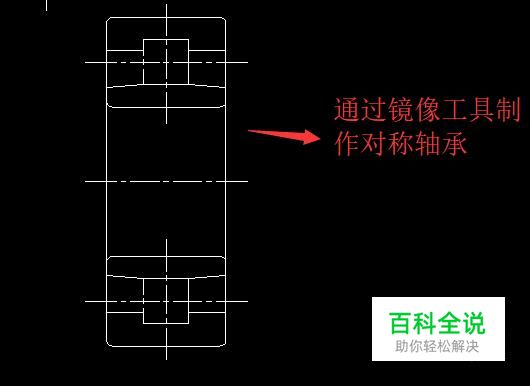

接下来就可以通过CAD中的镜像工具制作一个对称图形了，如下图所示
08

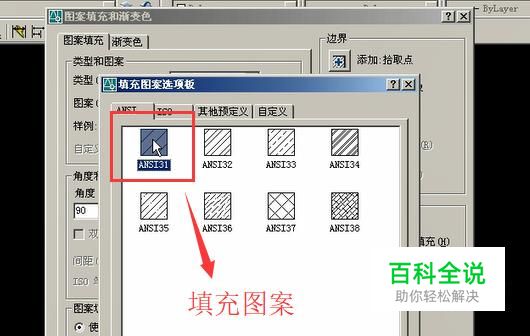

然后打开图案填充和渐变色填充的界面，我们选择要填充的图案，点击确定即可，如下图所示
09

最后回到CAD的制图工作区域，你就会看到一个轴承已经被制作好了，如下图所示
