在CAD中可以打印图纸，但是当图纸比较多的时候，单个打印就会很浪费时间，那么有什么有效的办法呢？下面来看看怎么用探索者易打软件进行批量打印。推荐三种使用方式

操作方法

01

点击探索者批转软件程序，进行安装。
02

安装后，运行时可以直接打开CAD，在CAD菜单栏上找到探索者拆转工具。
03

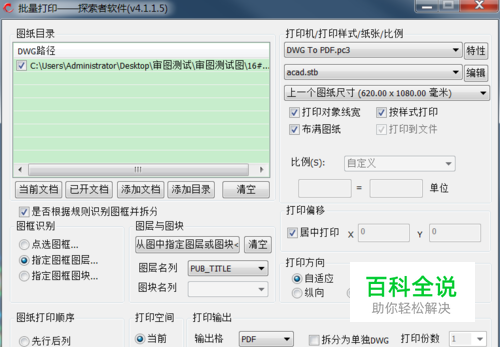

点击批量打印，可根据图框来选择是指定图层还是图块。点选图框：用户可直接选择要打印的图框进行打印。指定图框图层：如图框是以图层的方式绘制可选择指定图层。指定图框图块：如图框是以块的方式绘制可选择指定图块。
04

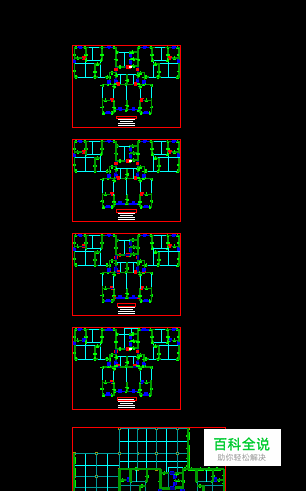

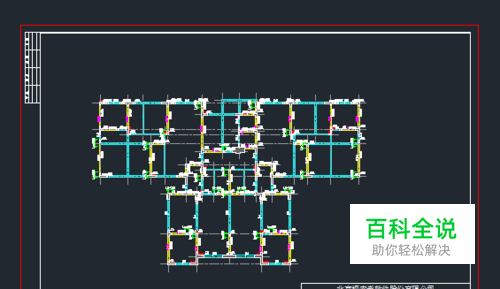

选择亮显：在图中以红色线框并加数字表示当前选中的图纸及数量。
05

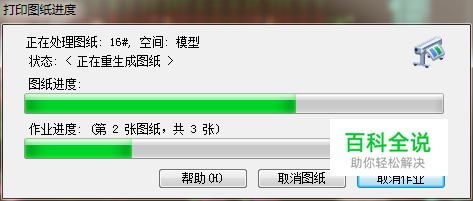

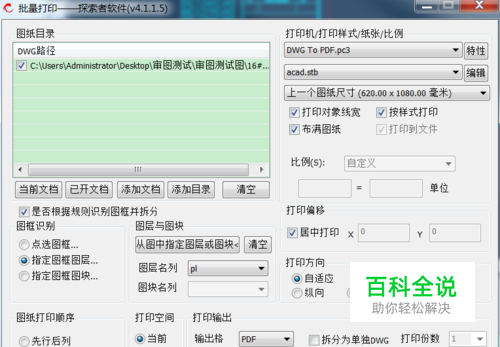

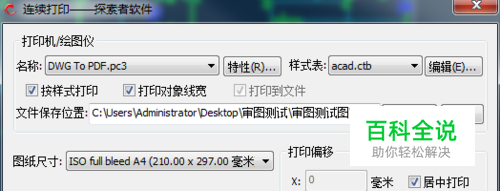

选择打印机格式、打印方向、打印顺序、打印输出格式、保存位置等即可进行打印。

01

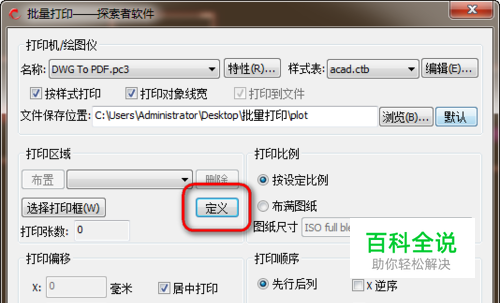

选择智慧打印，首先需要在批量打印面板【打印区域】中选择【定义】，定义打印框。
02

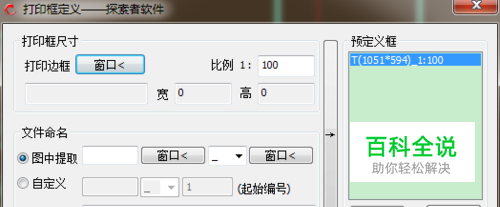

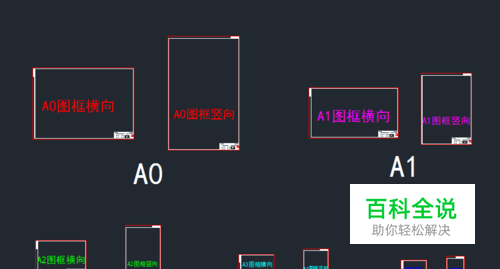

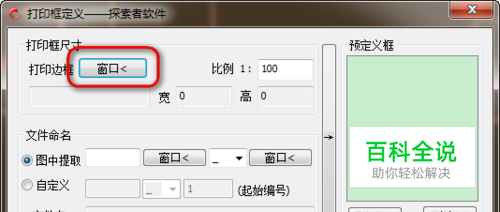

定义打印框尺寸，且设置文件命名规则，并加入预定义框。 1) 定义打印框尺寸，在打印框尺寸栏里选择【窗口】，对图纸边框进行框选，程序根据打印框的大小，自动判断纸张的大小类型。根据单选按钮【图中提取】【自定义】来以T或Z开头命名。
03

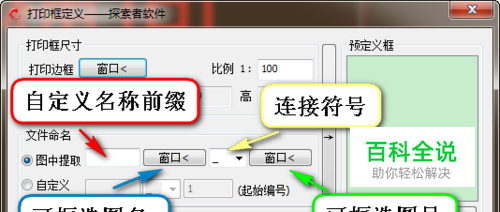

2) 框选完图纸边框后，设置文件命名规则。有两种方式，一种是图中提取图名和图号的方式，一种是自定义文件名称。
04

3)加入预定义框。并可对其进行重命名和删除。删除可直接使用delete操作。
05

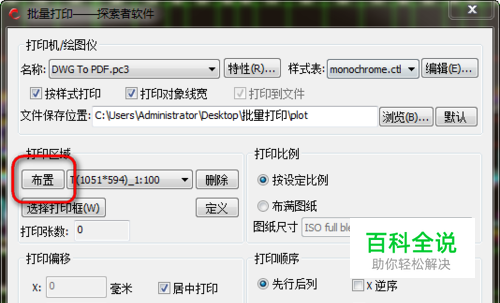

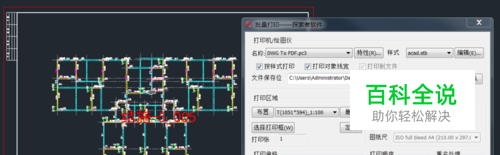

布置打印区域在图框上布置定义好的打印框，相同图纸尺寸可直接布置，不同的图纸尺寸需再次定义打印框。
06

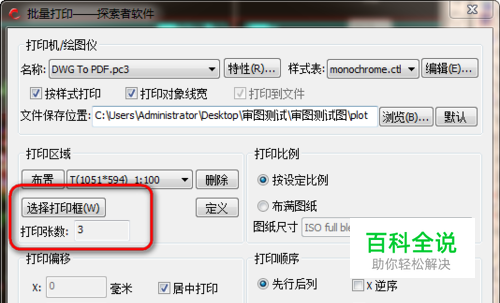

选择打印框选择要打印的图纸边框，输出PDF文件。
07

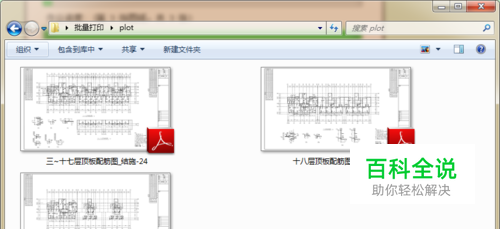

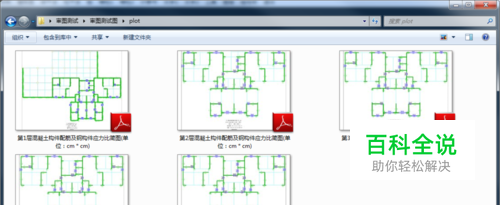

输出为PDF文件
08

智慧打印正向操作流程： a.先将所有的图框进行一次定义，布置上打印框。
09

b.在绘完图，整理图纸时，将图框连带打印框直接复制过去。
10

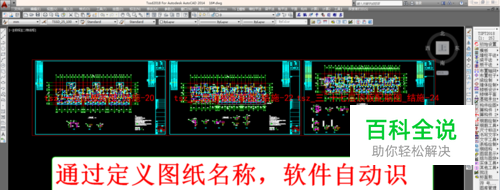

c.复制后，可直接使用选择打印框功能，框选要打印的图纸，即可自动识别图名、图号且批量拆转。图框一次定义完，即可全院统一使用。
