CAD画圆角矩形（直边椭圆形）
有时候需要对矩形进行圆角处理，可是又不能随便进行圆角处理，必须有一个特定的尺寸，这时候要怎么做呢？呵呵来看下是否能帮到你
打开CAD，先画矩形
- 01

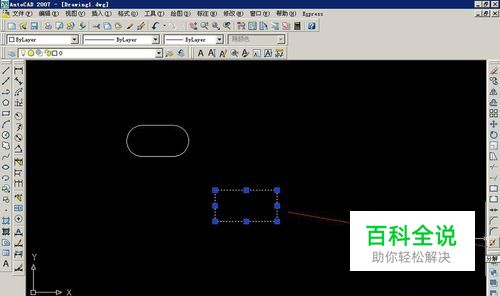

要求：画一个椭圆形，但要直线边（如下图所示）。例：矩形为长16，宽8，圆角半径为4
- 02

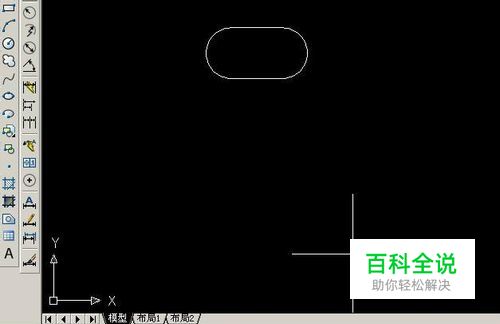

首先要画柜形，选择矩形工具，在模型内点一下（鼠标左键），出现下图所示
- 03
在命令行输入D，回车，按提示输入矩形长度16，回车，宽度8，回车
- 04

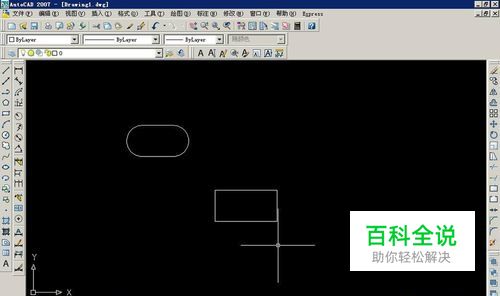

最后一次敲定回车时，就会出现一个柜形，在合适的位置，按下鼠标左键
矩形画完之后，我们要进行圆角处理了
- 01

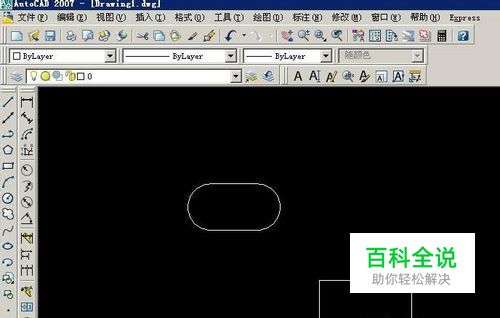

首先要把柜形分解 选中柜形，点分解图标（如下图所示）
- 02

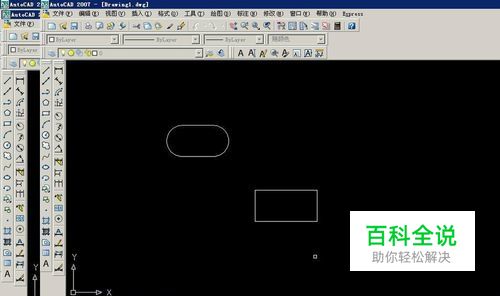

下面选择圆角工具，模式改为修剪：输入T回车，重复一次（输入T回车）
- 03
设置圆角半径：输入R回车，输入4（数值为圆角的半径）回车
- 04

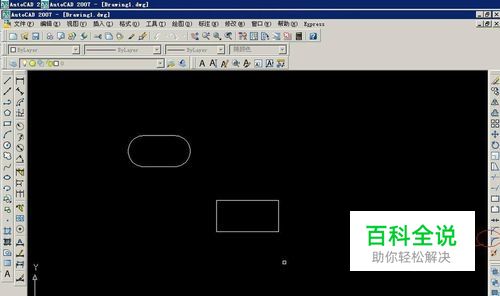

选择需要圆角的两条线，即完成一个圆角处理，如下图
- 05
按下回车或空格键，点击需要圆角的两条线，完成第二个圆角。按此步骤重复完成其它圆角
