Altium Designer 制作拼版
一些较小尺寸的 PCB，我们可以采用拼版 V - Cut 工艺来减少制作的成本，比较常用的 PCB 绘制工具就是 Altium Designer 了，这里给大家分享一下如何使用 Altium Designer 来制作拼板
操作方法
- 01

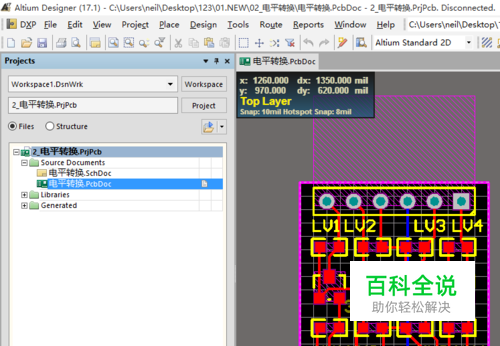

首先打开一个 PCB 文件，这里我已经准备好一个 PCB 文件，如图所示
- 02

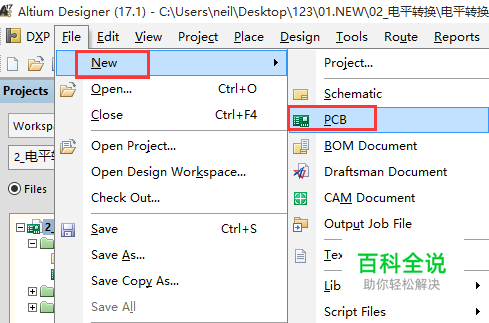

新建一个空的 PCB 文件并保存，用来制作拼板
- 03

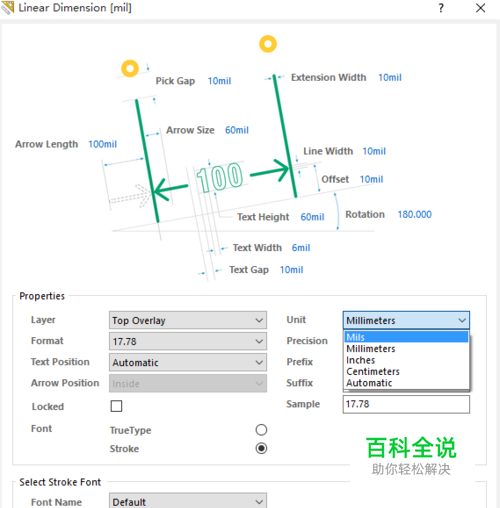

标注原 PCB 文件的尺寸，标注过程中通过 TAB 键可以改变标注信息的属性，例如板层，大小等
- 04

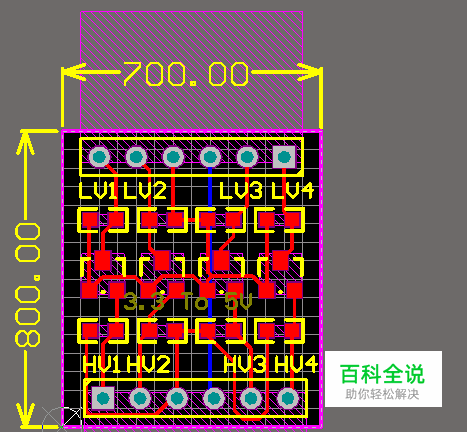

标注完成如图所示，这里使用的是 mil 单位
- 05

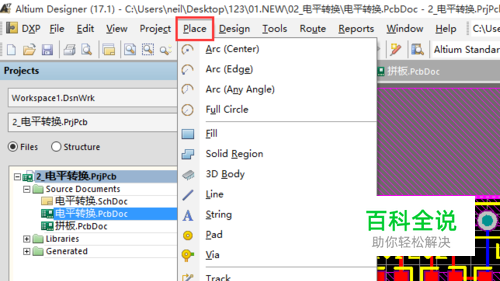

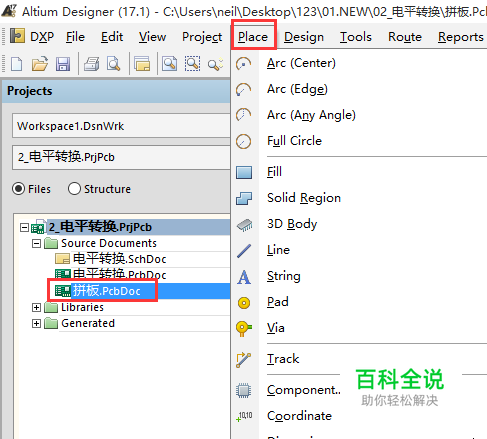

进入新建的 PCB 文件，放置拼板阵列
- 06

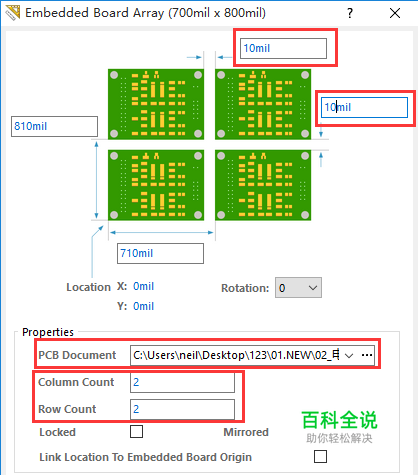

设置阵列参数，如图所示设置板间距、阵列数量、选择要制作拼板的文件，设置完成后单击 OK
- 07

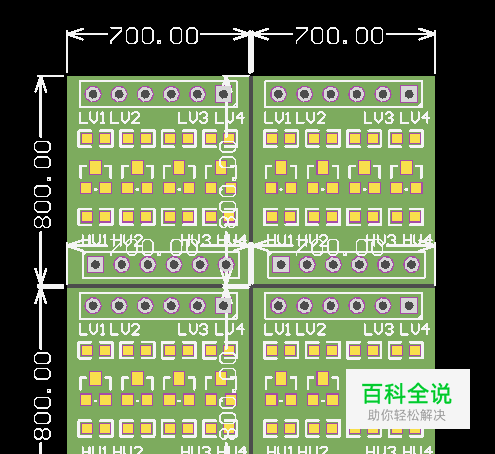

放置后，效果如下图所示
- 08

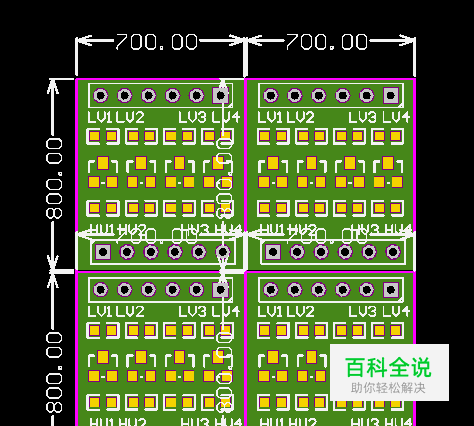

给拼板之间添加 V 槽，V槽紧贴板边缘，使用 keepOut 层，效果如下图所示
- 09

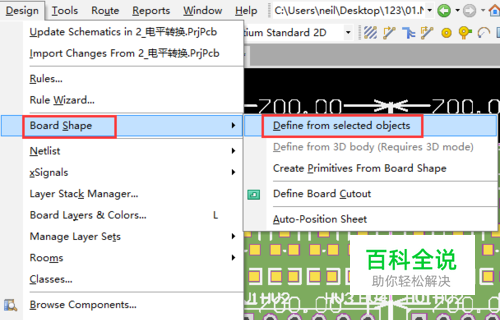

拼板尺寸修改，首先全选文件，然后使用 boardshape 命令修改 PCB 尺寸
- 10

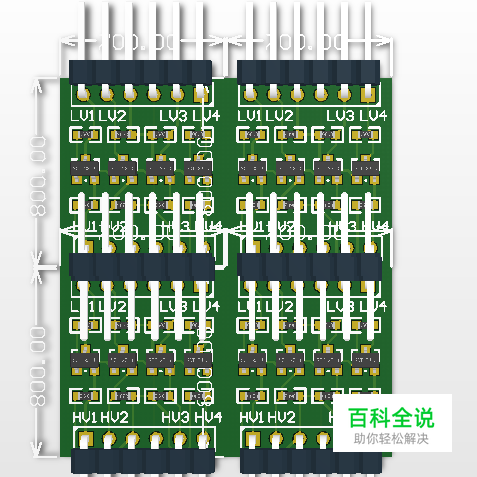

通过按下主键盘上的数字“3”可以查看 PCB 的 3D 模型，如下图所示
