PROE修补破面
有些通用格式的图档用PROE打开后不是实体，需要修补破面进行实体化
操作方法
- 01

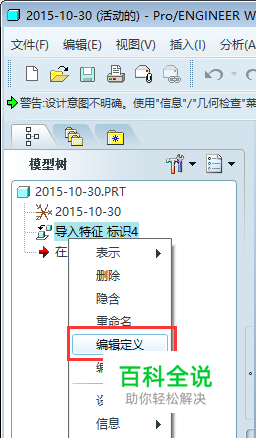

打开需要修补破面的图档，在左侧导入特征标识上右击，点编辑定义
- 02

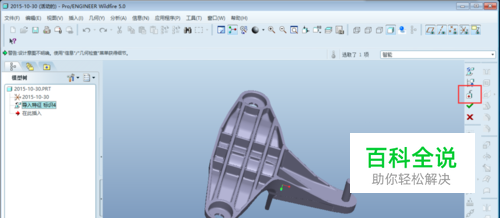

右侧发生变化，点击下图标记的图标，进入修补操作界面
- 03

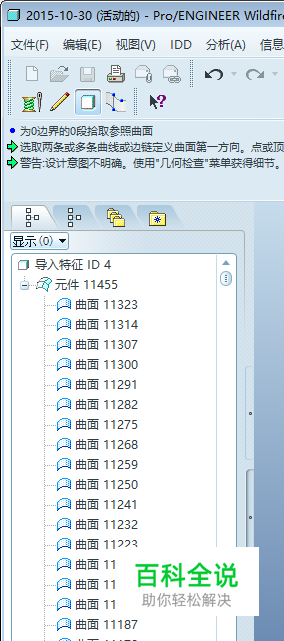

将所有曲面移入同一个曲面组
- 04
如果图档破面不严重，只需按照如下图所示顺序点击图标即可完成破面修补操作；否则需要进一步修补。
- 05

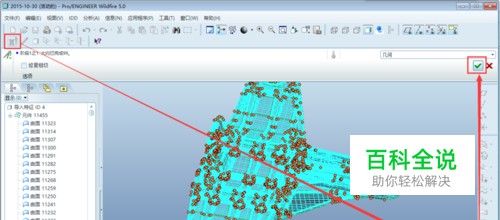

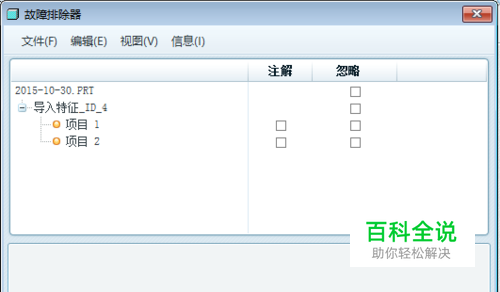

点击下图所示“√”，回到程序上一界面；点击菜单栏信息>几何检查，弹出故障排除器窗口，查看并记下各破面位置
- 06

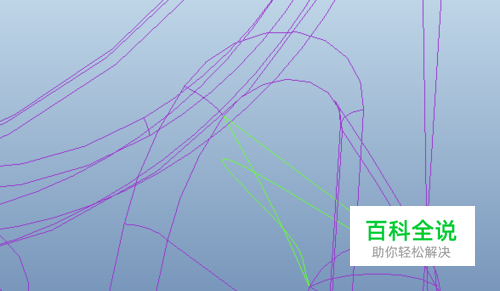

点第二步中的红十字图标进图破面修补界面，切换为线框显示模式；图形中绿色部位为破面，需要进行修补
- 07

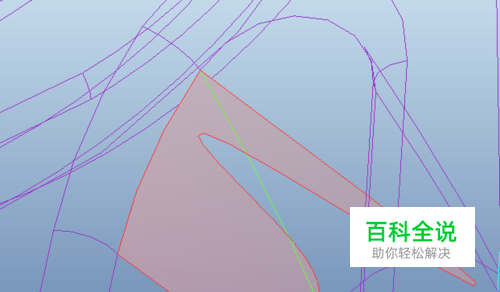

选中带有绿色线的面，按delete删除
- 08

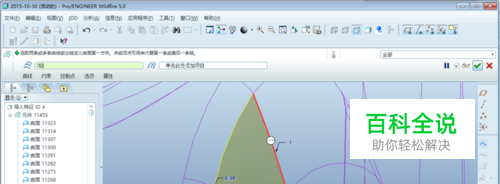

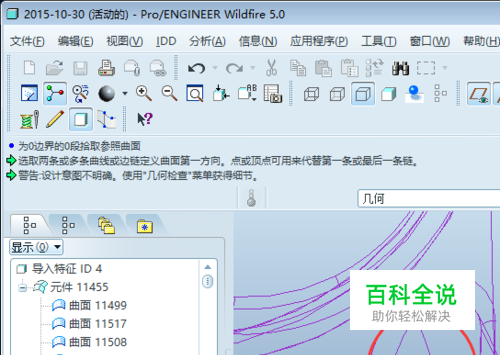

点下图所示图标创建曲面，按住CTRL选择需要创建曲面的两条边（按需选择自由、相切、垂直、曲率），然后确认出现所创建的曲面
- 09

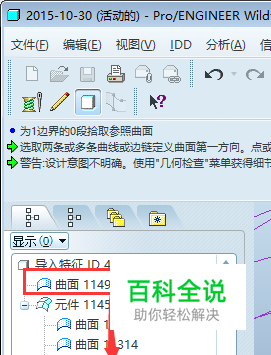

创建的曲面在左边的模型树中要移入曲面组，移入后绿色线变为紫色则修补成功，否则需继续修补
- 10

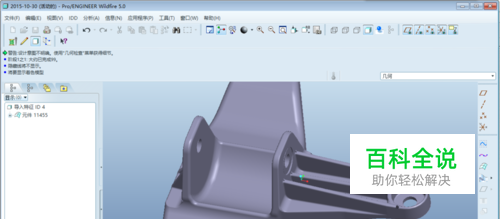

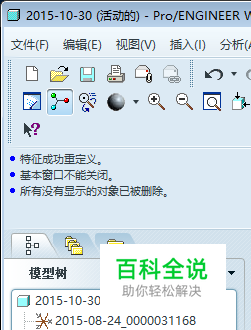

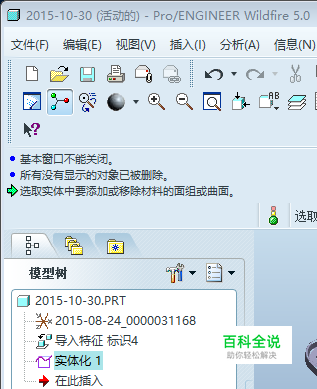

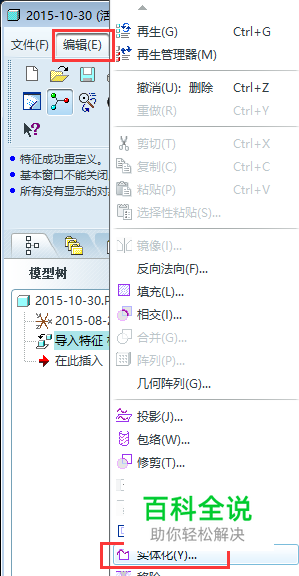

待所有破面修补完毕，提示信息中出现：利用 "实体化" 通过封闭面组创建基本特征后，点击“√”回到主界面；选中导入特征标识，点编辑>实体化>确定完成实体化操作
