怎样用lisp编写程序控制cad

atocad能够使通过LISO编写各种定制度绘图命令，从而达到控制绘图的效果。LISP语言（全名LISt Processor，即表处理语言），由约翰·麦卡锡在1960年左右创造的一种基于λ演算的函数式编程语言。那么如何才能编写LISP程序控制cad绘图呢？本文就此讲解并编写了一个简单的程序，以期对读者起到抛砖引玉的作用。

操作方法

  • 01

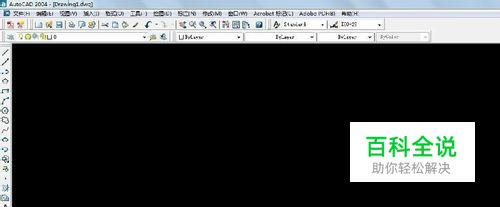

    创建一个cad，新建一个工程，如下图所示。

  • 02

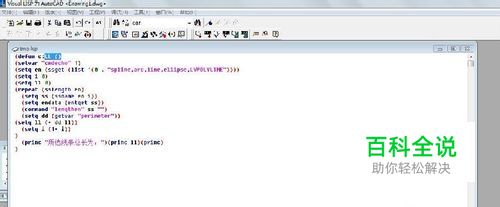

    ​在lisp编辑器中编写一下程序，程序的作用为计算线段总长度，并选择另存为位置，保存文件lsp文件。

  • 03

    ​使用cad加载lsp文件，选择lsp文件位置。

  • 04

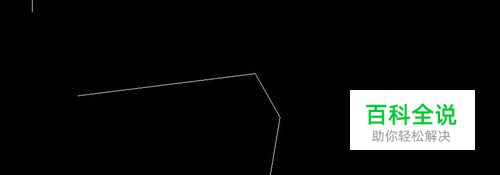

    在命令栏​点击l，用cad绘制几条线段，如下图所示。

  • 05

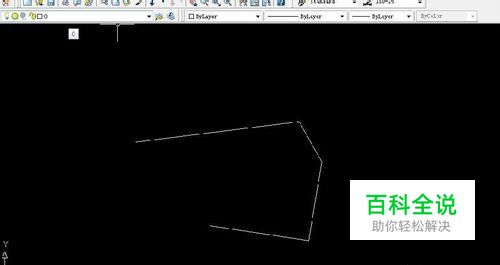

    ​在命令栏​输入ll，选择所有线段，则在图下计算并显示出了所有线段的总长度，如下图所示。

  • 06

    用lisp的​代码为(defun c:LL () (setvar "cmdecho" 1) (setq en (ssget (list '(0 . "spline,arc,line,ellipse,LWPOLYLINE")))) (setq i 0) (setq ll 0) (repeat (sslength en) (setq ss (ssname en i)) (setq endata (entget ss)) (command "lengthen" ss "") (setq dd (getvar "perimeter")) (setq ll (+ dd ll)) (setq i (1+ i)) ) (princ "所选线条总长为：")(princ ll)(princ) )​
