ug12.0的钣金展开图的注释如何更改为中文显示

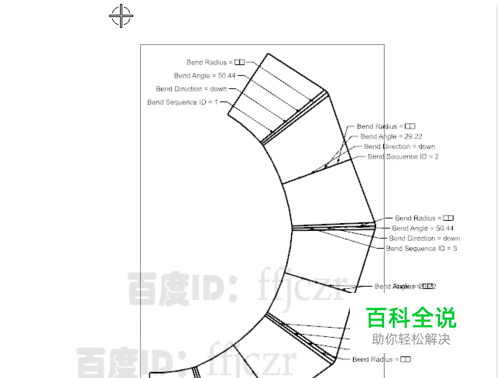

钣金展开图，是钣金模块中最重要的一部分了。如果出不了展开图还不如直接使用建模模式呢。软件默认的展开图样注释是用英文的，如何将其显示成中文呢？
操作方法
- 01
用鼠标点开文件菜单栏，选中实用工具中的用户默认设置。
- 02

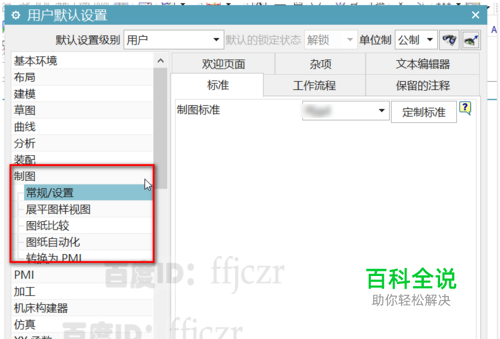

在弹出的用户默认设置对话框中，找到制图选项；并将制图选项展开。
- 03

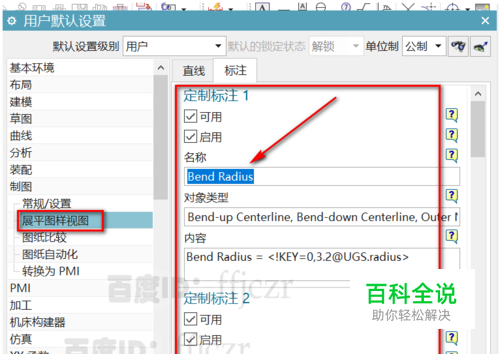

在制图的展开列表中找到展平图样视图，点开它；此时再选择右边栏的标注选项。注释中的文字就在这里修改了。
- 04

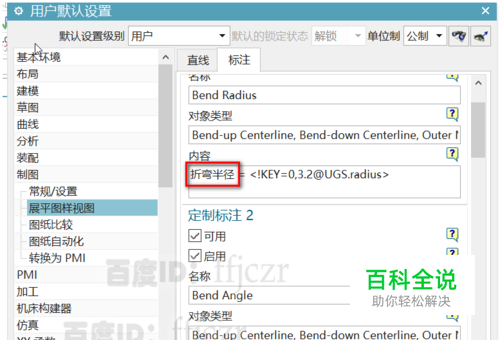

在标注栏中，找到相应的内容选项进行修改；这里修改最常见的Bend Radius,在其内容栏中将Bend Radius修改为折弯半径；将Bend Angle修改为折弯角度。其它的文字显示方式也是如此修改。
- 05

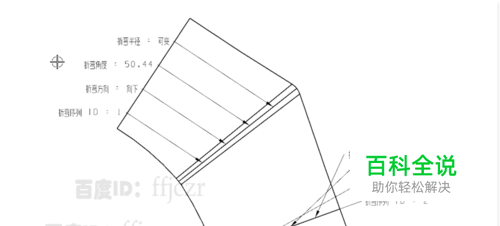

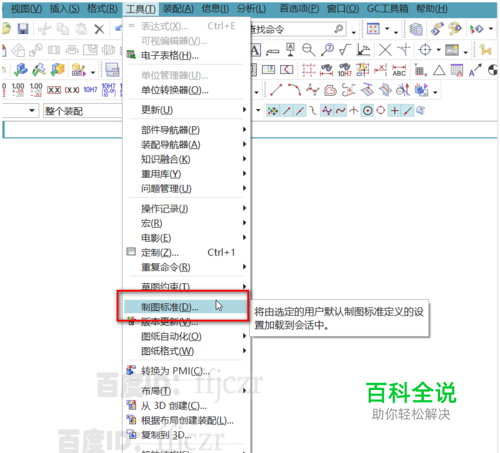

所要显示的内容修改好后，还不会直接生效的。先将其保存，再重启软件。进入到制图模式后，点开工具菜单栏，找到制图标准，加载一下之前保存的标准。 重新载入展平图样，其注释即变成中文了。
