CAD怎样填充图案或者正方形（两种方法）
在室内设计中，我们常常会遇到填充，比如填充承重墙或者地砖等，有时候会更细致的划分好地砖的铺法，那么该怎样填充呢。
操作方法
- 01

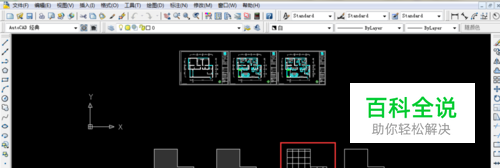

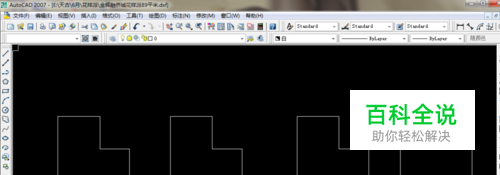

1.打开要填充的CAD图纸。
- 02

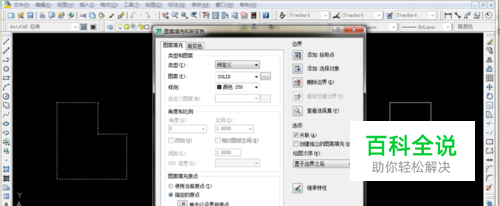

2.按H+空格键，出现下图界面
- 03
3.选择你需要的填充图形，室内设计一般填充承重墙用solid
- 04

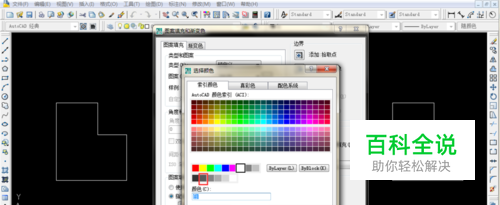

4.点击样例-选择颜色
- 05
5.一般填充的颜色选择250色，你也可以选择其他颜色
- 06

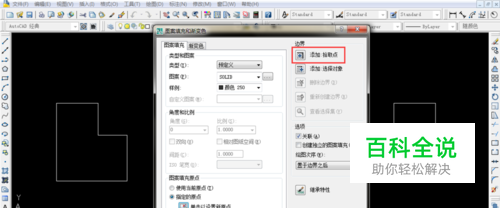

6.点击“添加拾取点”
- 07

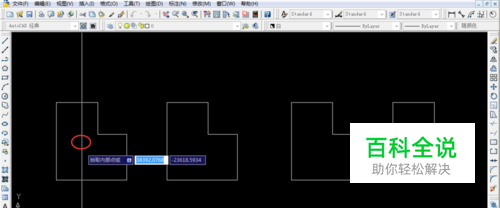

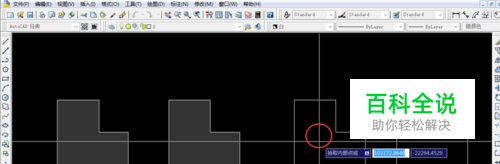

7.随便点击填充对象的内部一点，然后按空格键
- 08

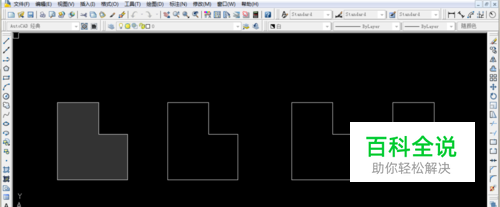

8.最后按“确定”，完成，或者直接按空格键
- 09

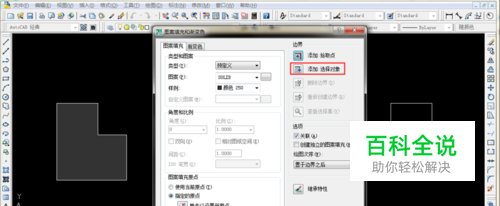

9.有时候，因为线段不闭合，添加拾取点不行时，可以点击"添加对象"
- 10

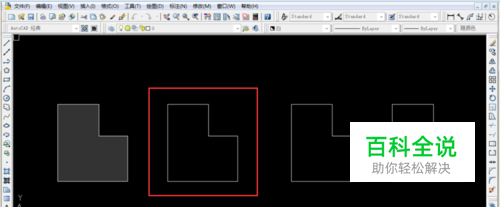

10.把要填充的对象全部选中，然后点击确定或者直接按空格键
- 11

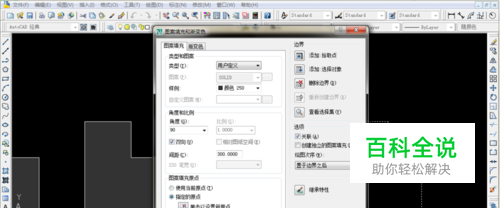

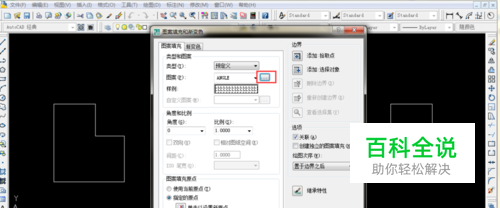

11.填充正方形格子，按H+空格键，出现以下界面，按图片的红色框选择
- 12
12.最后选择“添加拾取点”出现以下界面，点击图案内部
- 13

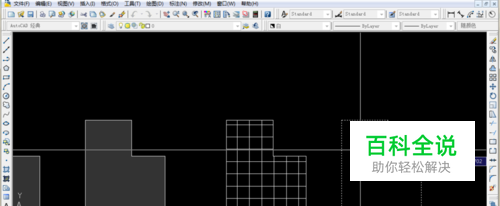

13.点击确定或者按空格键，完成
- 14

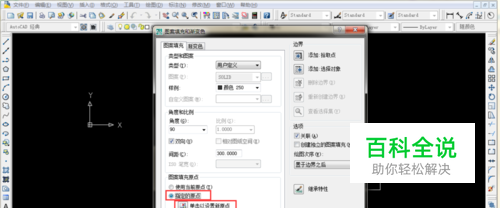

14.如果需要更细致的，从某一点开始填充，选择好需要的角度和间距后点击“指定原点”
- 15

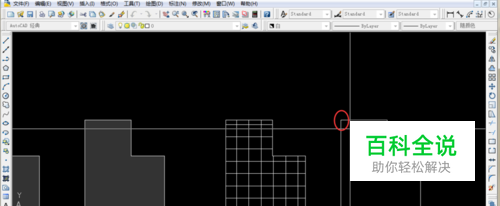

15.在图案上选择一个原点
- 16
16.点击“添加拾取点“ 或者 ”添加对象“，跟上面一样的
- 17
17.点击图像内部
- 18
18.点击”确定“或者空格键，
- 19

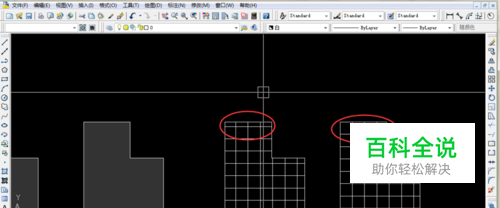

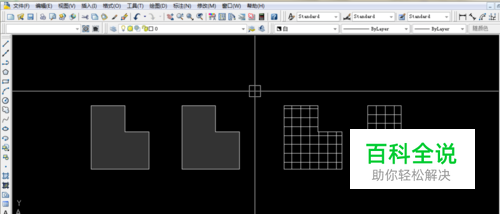

19.完成，你可以看一下没有选择原点和选择了原点，两个图的不一样
