Abaqus 6-14如何给实体part分区？
Abaqus是有限元软件的一种，可以建立实体part来进行模拟计算，如果人们想将实体part切割成两部分，分别赋予两种不同的属性要如何做呢？让小编来给大家介绍一下吧！
操作方法
- 01
打开一个CAE文件。
- 02

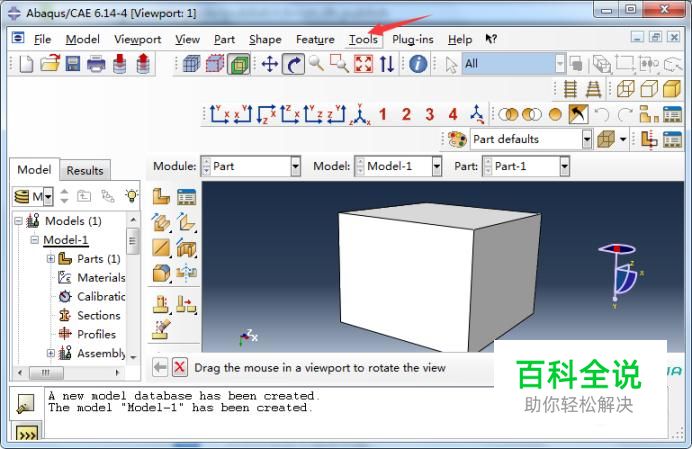

点击软件菜单栏中的tools下的partiton.
- 03

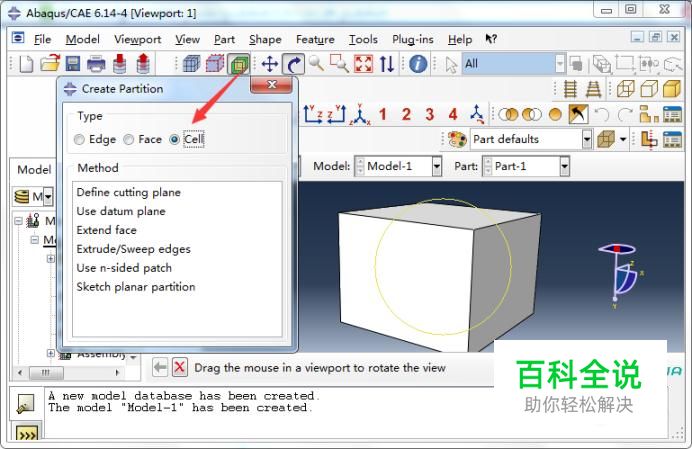

弹出create partition 框，如果是切割整个part即点击cell，如果是切割面则点击face,如果是切割线则点击edge，本次示例切割三维的part点击cell。
- 04

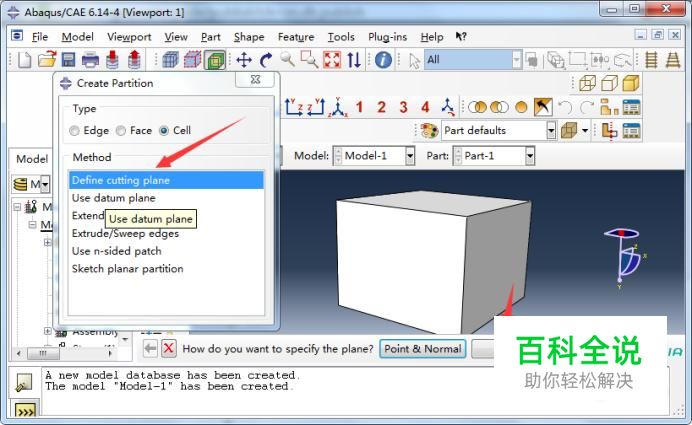

点击cell下的define cutting plane ，选择下方的3 points （三点确定一个平面）的方法来确定分区切割面。
- 05

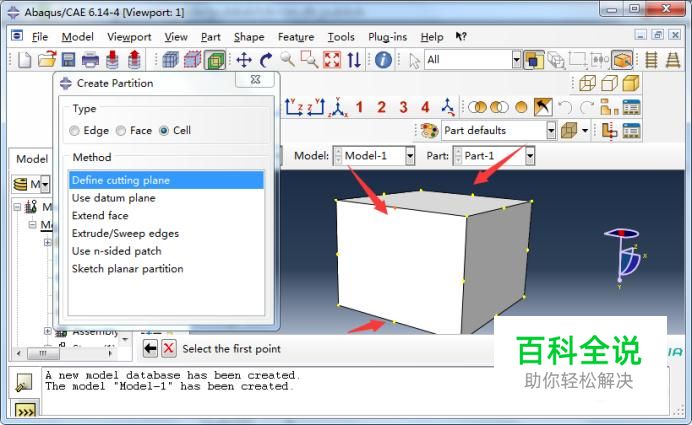

点击不在同一条直线上的三个点如图所示来确定分区切割面。
- 06
点好之后下方会出现create partition按钮，点击。
- 07

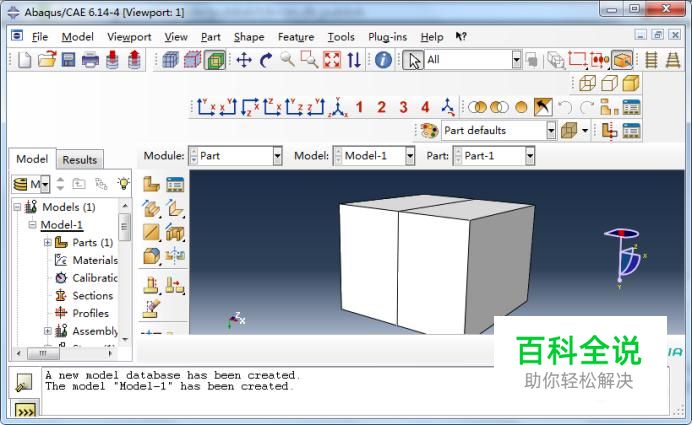

出现如图所示界面，立方体已经被一个切割面分成了两部分，点击下方的Done，完成分区。
- 08

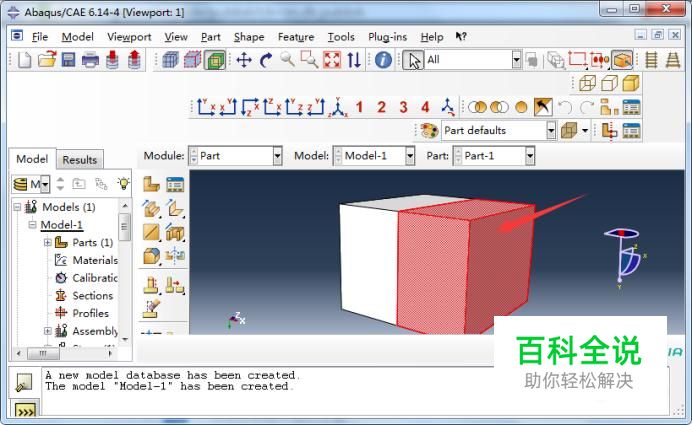

分区完成，点击实体part中的一部分，则可以选择部分，part已经分成了两部分如图所示。
