怎样用CAD绘制八卦?

CAD是一款很实用的计算机辅助绘图软件,可以用它来画很多好看的物品,那么怎样用CAD绘制八卦呢?下面就让小编来为大家介绍一下吧,希望对大家有所帮助。

操作方法

  • 01

    首先打开CAD软件,操作界面如图所示。

  • 02

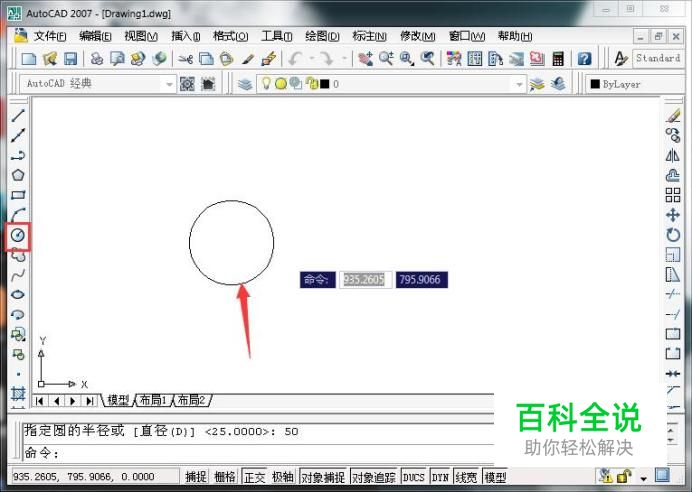

    使用画圆指令画出一个大小适中的圆,如图所示。

  • 03

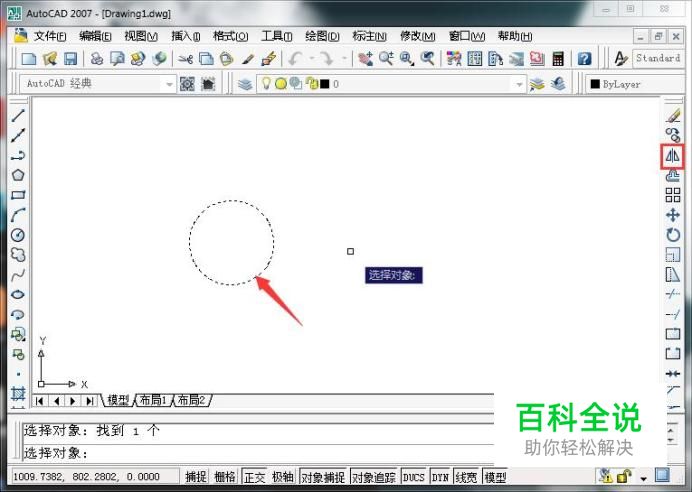

    点击左侧面板的镜像指令,镜像对象为圆,当圆的形状呈蚂蚁线状时表示被选中,如图所示。

  • 04

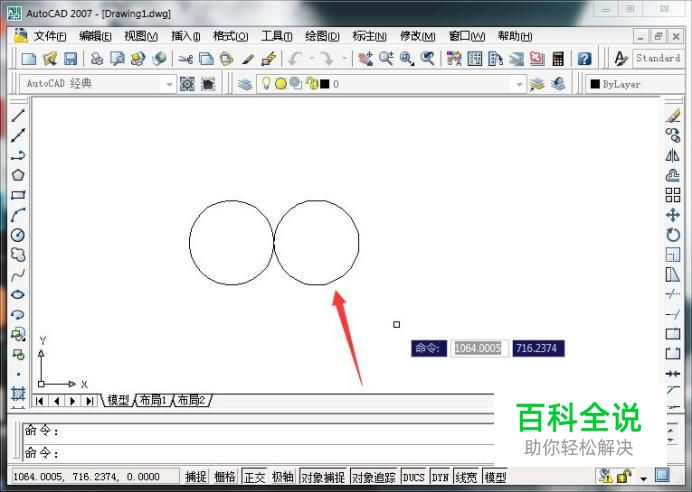

    镜像的结果如图所示。

  • 05

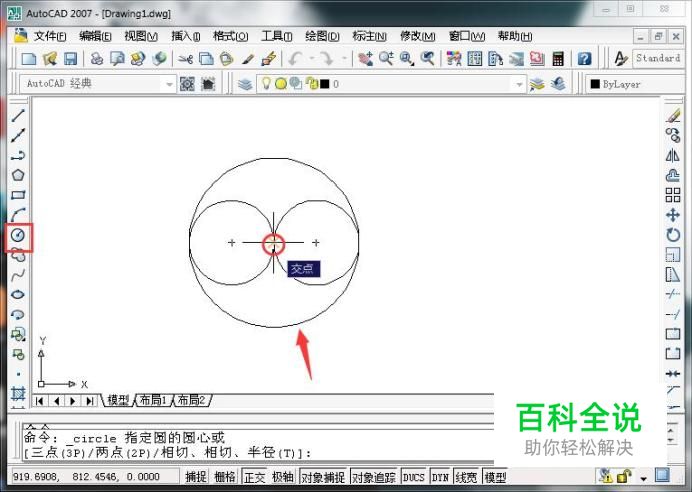

    使用画圆指令画出一个大圆外切于两个中圆,如图所示。

  • 06

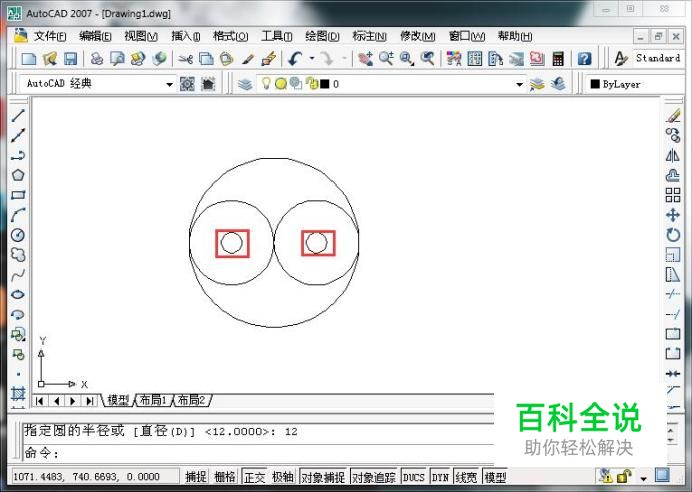

    再次使用画圆指令画出两个小圆,小圆的圆心和中圆的圆心重叠,如图所示。

  • 07

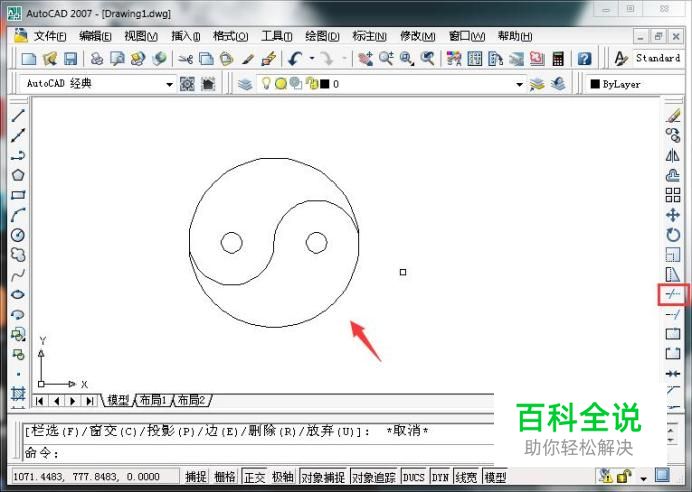

    使用修剪命令修剪掉多余的线段,如图所示。

  • 08

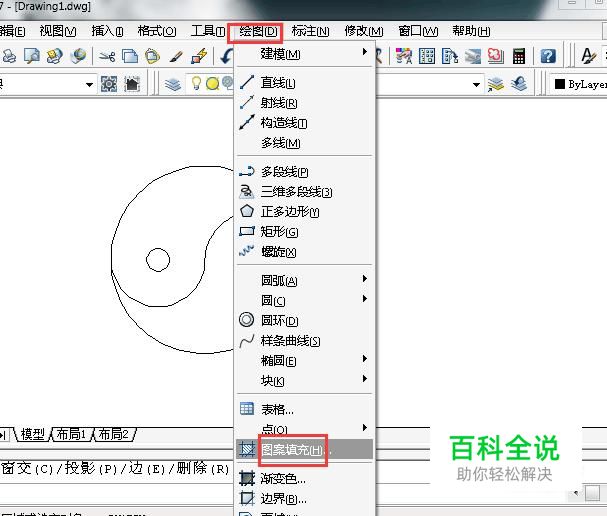

    点击绘图工具栏中的“图案填充”,如图所示。

  • 09

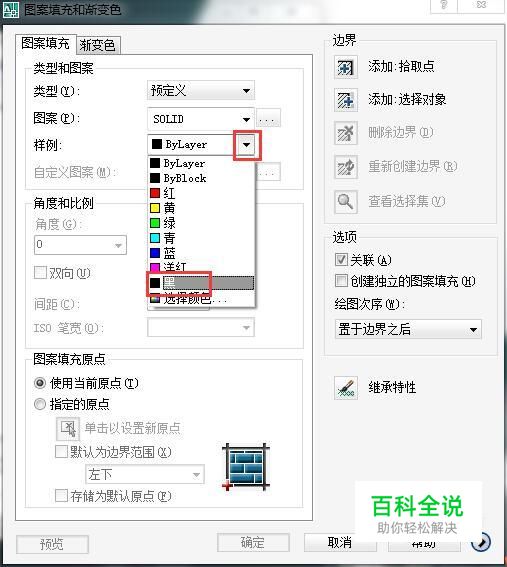

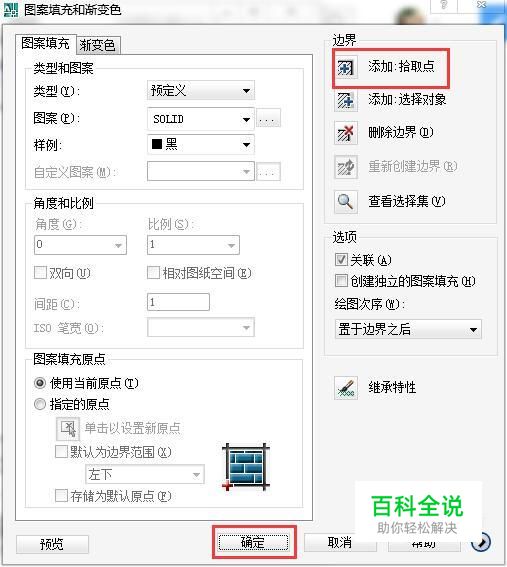

    点击“样例”的倒三角形,然后选择黑色,如图所示。

  • 10

    添加完拾取点后点击下方的“确定”,如图所示。

  • 11

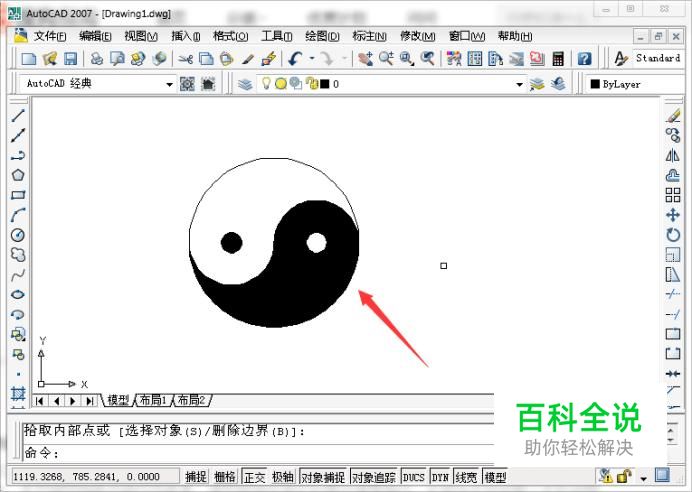

    图案填充结束后,一个完整的八卦就算是绘制完成了,如图所示。
