钣金的绘制(Solidworks)：[6]生成边线法兰
操作方法
- 01
下面使用编辑草图轮廓和等距离生成边线法兰。
- 02

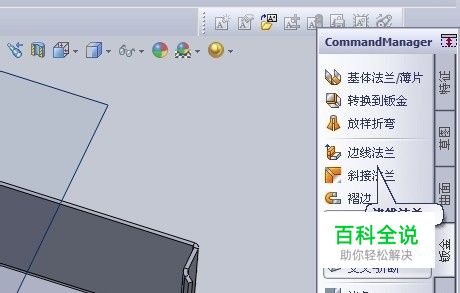

在“钣金工具栏”上单击“边线法兰”。
- 03

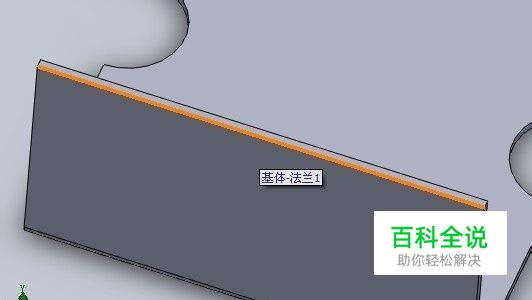

如图所示选择外边线。
- 04

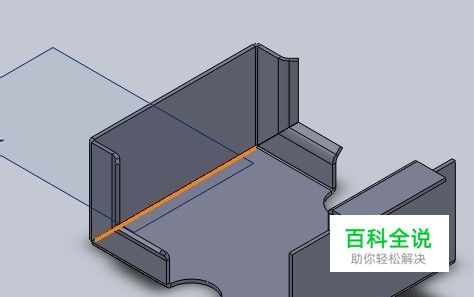

然后拖动边线法兰,然后单击。
- 05

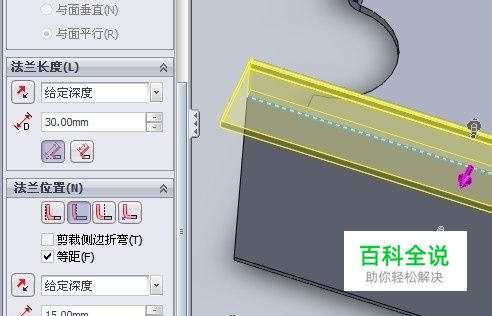

在 PropertyManager 中,在“法兰长度”中将D设为30,“法兰位置”选择“材料在外”,选择“等距”,D设为15。
- 06
在“法兰参数”下单击“编辑法兰轮廓”,然后显示“轮廓草图”对话框。
- 07

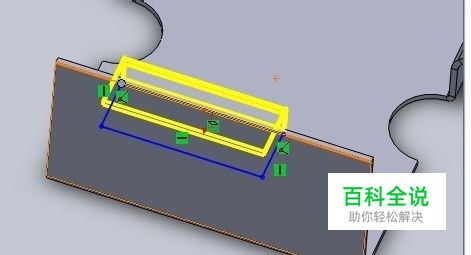

如图所示,选择沿基体法兰(内边线)的端点,然后将之往中央拖动。
- 08

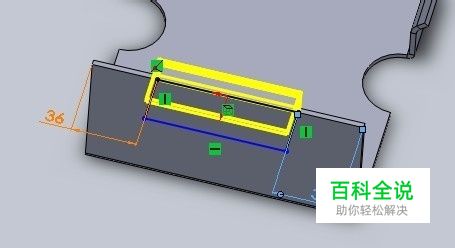

单击“智能尺寸”,然后如图所示标注边线法兰尺寸。
- 09

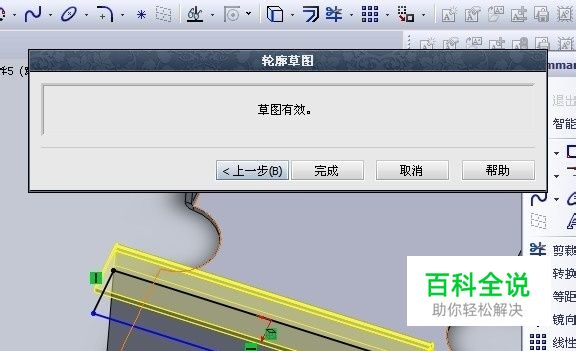

然后单击“完成”关闭轮廓草图对话框并完成边线法兰。
